摘  要:本发明提供一种胡麻栽培田垄松土装置，涉及种植技术领域。该装置，包括前部翻动机构、中部连接机构和后部翻动机构，所述前部翻动机构包括前部套筒，所述中部连接机构包括中部套壳，所述后部翻动机构包括后部套筒，所述中部套壳前后两侧端面中心位置分别嵌入设置有前部传动轴和后部传动轴，所述前部传动轴和后部传动轴相邻一端分别固定套设有前部直齿锥齿轮和后部直齿锥齿轮，所述中部套壳一侧中心位置贯穿设置有动力传动轴，所述动力传动轴靠近前部直齿锥齿轮和后部直齿锥齿轮之间位置固定套设有中继齿轮，所述中继齿轮啮合连接于前部直齿锥齿轮和后部直齿锥齿轮之间。解决了翻松后的土壤内部残留石块的问题。

权利要求书

1.一种胡麻栽培田垄松土装置，包括前部翻动机构(1)、中部连接机构(2)和后部翻动机构(3)，其特征在于：所述前部翻动机构(1)包括前部套筒(31)，所述中部连接机构(2)包括中部套壳(4)，所述后部翻动机构(3)包括后部套筒(22)，所述中部套壳(4)前后两侧端面中心位置分别嵌入设置有前部传动轴(9)和后部传动轴(11)，所述前部传动轴(9)和后部传动轴(11)相邻一端分别固定套设有前部直齿锥齿轮(15)和后部直齿锥齿轮(16)，所述中部套壳(4)一侧中心位置贯穿设置有动力传动轴(5)，所述动力传动轴(5)靠近前部直齿锥齿轮(15)和后部直齿锥齿轮(16)之间位置固定套设有中继齿轮(17)，所述中继齿轮(17)啮合连接于前部直齿锥齿轮(15)和后部直齿锥齿轮(16)之间；

所述前部套筒(31)前后两侧边缘位置均等间距设置有多个前部弧形侧板(30)，所述前部套筒(31)前后端面中心位置贯穿开设有前部套孔(28)，所述前部传动轴(9)套设于前部套孔(28)内部，所述后部套筒(22)前后端面边缘位置均等间距固定设置有多个后部弧形侧板(23)，多个所述后部弧形侧板(23)两两之间均固定设置有粗孔筛网(25)，多个所述后部弧形侧板(23)两两之间远离后部套筒(22)一端位置均固定设置有铲块(26)，所述后部套筒(22)前后端面中心位置贯穿开设有后部套孔(21)，所述后部传动轴(11)套设于后部套孔(21)内部。

2.根据权利要求1所述的一种胡麻栽培田垄松土装置，其特征在于：多个所述前部弧形侧板(30)一侧边缘位置均固定设置有前部加强辐条(29)。

3.根据权利要求1所述的一种胡麻栽培田垄松土装置，其特征在于：多个所述后部弧形侧板(23)一侧边缘位置均固定设置有后部加强辐条(24)。

4.根据权利要求1所述的一种胡麻栽培田垄松土装置，其特征在于：所述中部套壳(4)上下两侧中心位置均固定设置有安装连杆(10)，多个所述安装连杆(10)远离中部套壳(4)一端均固定设置有安装法兰(7)。

5.根据权利要求1所述的一种胡麻栽培田垄松土装置，其特征在于：所述中部套壳(4)前后端面中心位置分别固定嵌入设置有前部轴套(13)和后部轴套(14)，所述前部传动轴(9)和后部传动轴(11)分别转动套设于前部轴套(13)和后部轴套(14)内部。

6.根据权利要求1所述的一种胡麻栽培田垄松土装置，其特征在于：所述中部套壳(4)一侧中心位置固定嵌入设置有动力轴套(19)，所述动力传动轴(5)转动套设于动力轴套(19)内部，所述动力传动轴(5)靠近动力轴套(19)连接位置开设有环槽(18)。

7.根据权利要求1所述的一种胡麻栽培田垄松土装置，其特征在于：所述前部传动轴(9)和后部传动轴(11)表面分别开设有前部卡槽(8)和后部卡槽(12)，所述前部套筒(31)靠近前部套孔(28)内壁固定设置有前部卡块(27)，所述后部套筒(22)靠近后部套孔(21)内壁固定设置有后部卡块(20)。

8.根据权利要求1所述的一种胡麻栽培田垄松土装置，其特征在于：所述动力传动轴(5)远离中部套壳(4)一端开设有动力卡槽(6)。

技术领域

本发明涉及种植技术领域，具体为一种胡麻栽培田垄松土装置。

背景技术

胡麻是一种重要的经济作物，具有很好的经济和食用价值，其习性特点是偏爱松软的土壤和排水良好的环境。因此，在胡麻栽培时需要保持土壤的松软和通畅，这样有利于提高胡麻的产量和质量。

为了满足胡麻的种植要求，人们需要在胡麻种植前进行松土造垄。采用胡麻栽培田垄松土方法可以纠正过往的种植方法，不仅可以松软和通畅土壤，促进胡麻的生长和发育，而且可以让背面田垄保持松软通气，更有利于根系的生长和吸收养分。此外，利用这种松土方法不仅可以提高胡麻产量和质量，还能够提高农民种植胡麻的效率和收益水平，进一步促进了胡麻栽培的可持续发展。

一般的种植田地中难免会存在石块和植物根茎，胡麻生长根系很浅，土壤中残存的植物根茎和石块难免对胡麻的根系生长产生不利影响。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种胡麻栽培田垄松土装置，解决了翻松后的土壤内部残留较大石块和植物根茎的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种胡麻栽培田垄松土装置，包括前部翻动机构、中部连接机构和后部翻动机构，所述前部翻动机构包括前部套筒，所述中部连接机构包括中部套壳，所述后部翻动机构包括后部套筒，所述中部套壳前后两侧端面中心位置分别嵌入设置有前部传动轴和后部传动轴，所述前部传动轴和后部传动轴相邻一端分别固定套设有前部直齿锥齿轮和后部直齿锥齿轮，所述中部套壳一侧中心位置贯穿设置有动力传动轴，所述动力传动轴靠近前部直齿锥齿轮和后部直齿锥齿轮之间位置固定套设有中继齿轮，所述中继齿轮啮合连接于前部直齿锥齿轮和后部直齿锥齿轮之间；

所述前部套筒前后两侧边缘位置均等间距设置有多个前部弧形侧板，所述前部套筒前后端面中心位置贯穿开设有前部套孔，所述前部传动轴套设于前部套孔内部，所述后部套筒前后端面边缘位置均等间距固定设置有多个后部弧形侧板，多个所述后部弧形侧板两两之间均固定设置有粗孔筛网，多个所述后部弧形侧板两两之间远离后部套筒一端位置均固定设置有铲块，所述后部套筒前后端面中心位置贯穿开设有后部套孔，所述后部传动轴套设于后部套孔内部。

优选的，多个所述前部弧形侧板一侧边缘位置均固定设置有前部加强辐条。

优选的，多个所述后部弧形侧板一侧边缘位置均固定设置有后部加强辐条。

优选的，所述中部套壳上下两侧中心位置均固定设置有安装连杆，多个所述安装连杆远离中部套壳一端均固定设置有安装法兰。

优选的，所述中部套壳前后端面中心位置分别固定嵌入设置有前部轴套和后部轴套，所述前部传动轴和后部传动轴分别转动套设于前部轴套和后部轴套内部。

优选的，所述中部套壳一侧中心位置固定嵌入设置有动力轴套，所述动力传动轴转动套设于动力轴套内部，所述动力传动轴靠近动力轴套连接位置开设有环槽。

优选的，所述前部传动轴和后部传动轴表面分别开设有前部卡槽和后部卡槽，所述前部套筒靠近前部套孔内壁固定设置有前部卡块，所述后部套筒靠近后部套孔内壁固定设置有后部卡块。

优选的，所述动力传动轴远离中部套壳一端开设有动力卡槽。

工作原理：使用时，将装置通过安装连杆和安装法兰固定设置于农机的输出机构上，使前部翻动机构靠近农机前进方向，动力传动轴将动力传递至中部连接机构，转动的动力传动轴带动中继齿轮转动，啮合于中继齿轮上下两侧的前部直齿锥齿轮和后部直齿锥齿轮旋转方向相反，进而分别通过前部传动轴和后部传动轴带动前部翻动机构和后部翻动机构反向旋转，由于前部翻动机构设置于靠近前部位置，随着农机的前进，前部翻动机构的多个前部弧形侧板依次插入土地，对土地进行翻动，同时将大块的石块拨到一侧，并且切断浅层土壤中的根茎，随后后部翻动机构的多个后部弧形侧板配合两两之间的粗孔筛网转动将翻松的土壤铲起，在转动的过程中土壤碎块从粗孔筛网中漏出，遗留的大块颗粒和石块随着后部套筒的转动倾倒到一侧，漏下的泥土在另一侧堆积形成土垄。

(三)有益效果

本发明提供了一种胡麻栽培田垄松土装置。具备以下有益效果：

本发明提供了一种胡麻栽培田垄松土装置，该装置安装在农业载具上进行工作，随着农机的前进，前部翻动机构的多个前部弧形侧板依次插入土地，对土地进行翻动，同时将大块的石块拨到一侧，并且切断浅层土壤中的根茎，随后后部翻动机构的多个后部弧形侧板配合两两之间的粗孔筛网转动将翻松的土壤铲起，在转动的过程中土壤碎块从粗孔筛网中漏出，遗留的大块颗粒和石块随着后部套筒的转动倾倒到一侧，漏下的泥土在另一侧堆积形成土垄，可有效完成松土工作，并且土壤在下落过程中会充分接触空气，进一步提高松土效果，同时可将土壤中的石块和植物根茎进行去除，利于胡麻的生长。

附图说明

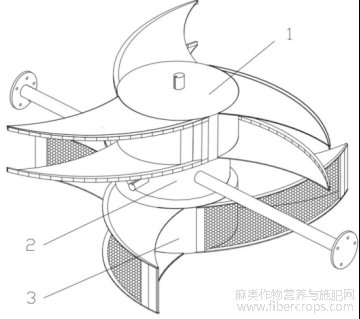

图1为本发明整体轴侧示意图；

图1

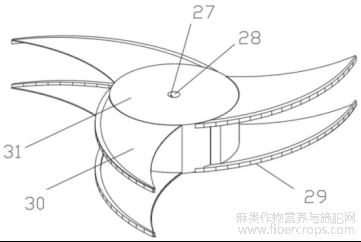

图2为本发明前部翻动机构轴侧示意图；

图2

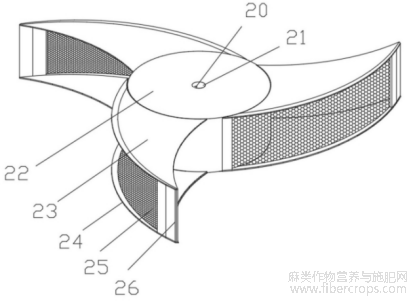

图3为本发明后部翻动机构轴侧示意图；

图3

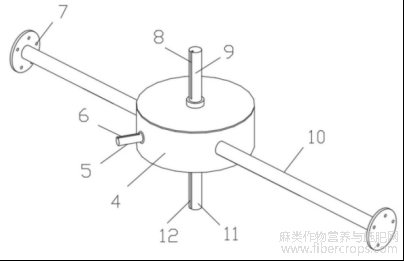

图4为本发明中部连接机构轴侧示意图；

图4

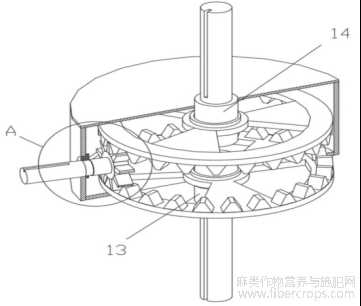

图5为本发明中部套壳内部结构半剖轴侧示意图；

图5

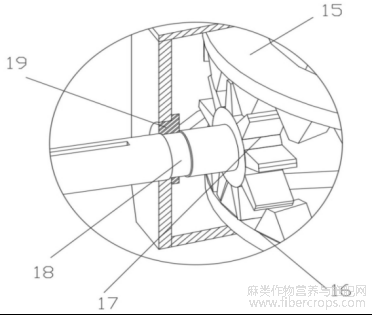

图6为本发明图5中A处结构放大示意图。

图6

其中，1、前部翻动机构；2、中部连接机构；3、后部翻动机构；4、中部套壳；5、动力传动轴；6、动力卡槽；7、安装法兰；8、前部卡槽；9、前部传动轴；10、安装连杆；11、后部传动轴；12、后部卡槽；13、前部轴套；14、后部轴套；15、前部直齿锥齿轮；16、后部直齿锥齿轮；17、中继齿轮；18、环槽；19、动力轴套；20、后部卡块；21、后部套孔；22、后部套筒；23、后部弧形侧板；24、后部加强辐条；25、粗孔筛网；26、铲块；27、前部卡块；28、前部套孔；29、前部加强辐条；30、前部弧形侧板；31、前部套筒。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例：

如图16所示，本发明实施例提供一种胡麻栽培田垄松土装置，包括前部翻动机构1、中部连接机构2和后部翻动机构3，前部翻动机构1和后部翻动机构3制造材质均为高锰钢，具有优良的抗弯抗剪性能，且表面附着碳化铬涂层，提升表面硬度和耐磨性能，满足装置的正常使用结构强度要求，前部翻动机构1包括前部套筒31，中部连接机构2包括中部套壳4，后部翻动机构3包括后部套筒22，中部套壳4前后两侧端面中心位置分别嵌入设置有前部传动轴9和后部传动轴11，前部传动轴9和后部传动轴11相邻一端分别固定套设有前部直齿锥齿轮15和后部直齿锥齿轮16，中部套壳4一侧中心位置贯穿设置有动力传动轴5，动力传动轴5靠近前部直齿锥齿轮15和后部直齿锥齿轮16之间位置固定套设有中继齿轮17，中继齿轮17啮合连接于前部直齿锥齿轮15和后部直齿锥齿轮16之间；

前部套筒31前后两侧边缘位置均等间距设置有多个前部弧形侧板30，前部套筒31前后端面中心位置贯穿开设有前部套孔28，前部传动轴9套设于前部套孔28内部，后部套筒22前后端面边缘位置均等间距固定设置有多个后部弧形侧板23，多个后部弧形侧板23两两之间均固定设置有粗孔筛网25，多个后部弧形侧板23两两之间远离后部套筒22一端位置均固定设置有铲块26，后部套筒22前后端面中心位置贯穿开设有后部套孔21，后部传动轴11套设于后部套孔21内部。

使用时，将装置通过安装连杆10和安装法兰7固定设置于农机的输出机构上，将动力机构与动力传动轴5进行连接，安装时可将装置倾斜设置，使装置旋转轴线与农机前进方向产生一定角度，减少农机前进时土壤对装置侧面施加的压力，使前部翻动机构1靠近农机前进方向，动力传动轴5将动力传递至中部连接机构2，转动的动力传动轴5带动中继齿轮17转动，啮合于中继齿轮17上下两侧的前部直齿锥齿轮15和后部直齿锥齿轮16旋转方向相反，进而分别通过前部传动轴9和后部传动轴11带动前部翻动机构1和后部翻动机构3反向旋转，由于前部翻动机构1设置于靠近前部位置，随着农机的前进，前部翻动机构1的多个前部弧形侧板30依次插入土地，对土地进行翻动，同时将大块的石块拨到一侧，并且切断浅层土壤中的根茎，随后后部翻动机构3的多个后部弧形侧板23配合两两之间的粗孔筛网25转动将翻松的土壤铲起，在转动的过程中土壤碎块从粗孔筛网25中漏出，遗留的大块颗粒和石块随着后部套筒22的转动倾倒到一侧，漏下的泥土在另一侧堆积形成土垄；

多个前部弧形侧板30一侧边缘位置均固定设置有前部加强辐条29，多个后部弧形侧板23一侧边缘位置均固定设置有后部加强辐条24，对前部弧形侧板30和后部弧形侧板23的结构强度进行加强，中部套壳4上下两侧中心位置均固定设置有安装连杆10，多个安装连杆10远离中部套壳4一端均固定设置有安装法兰7，便于进行安装，中部套壳4前后端面中心位置分别固定嵌入设置有前部轴套13和后部轴套14，前部传动轴9和后部传动轴11分别转动套设于前部轴套13和后部轴套14内部，使中部前部传动轴9和后部传动轴11转动更加稳定；

中部套壳4一侧中心位置固定嵌入设置有动力轴套19，动力传动轴5转动套设于动力轴套19内部，动力传动轴5靠近动力轴套19连接位置开设有环槽18，前部传动轴9和后部传动轴11表面分别开设有前部卡槽8和后部卡槽12，前部套筒31靠近前部套孔28内壁固定设置有前部卡块27，后部套筒22靠近后部套孔21内壁固定设置有后部卡块20，动力传动轴5远离中部套壳4一端开设有动力卡槽6，提升旋转时的稳定性。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

文章摘自国家发明专利，一种胡麻栽培田垄松土装置，发明人：李瑛，赵永伟，史丽萍，马伟明，李文珍，刘宝文，汪国锋，张同科，高晓星，张海杰，申请号：202311560627.8，申请日：2023.11.22。
