摘 要:本发明公开了一种苎麻种子筛分处理装置,涉及筛分装置技术领域,包括机架,机架底部固定安装有料斗,机架顶部转动连接有转动架,转动架顶部四周设置有第一阻尼弹簧,第一阻尼弹簧顶部设置有筛分框,筛分框内腔固定安装有筛网,筛分框顶部一侧转动连接有料框,筛分框内部设置有对筛网进行处理的控制组件?该苎麻种子筛分处理装置,通过驱动电机带动丝杆转动,进而驱动一系列部件联动,最终使插杆上下移动,能够及时对筛网的筛孔进行疏通清理,有效避免苎麻种子的碎屑或杂质堵塞筛孔,在苎麻种子筛分过程中,筛孔的畅通是保证筛分工作持续?高效进行的关键因素,一旦筛孔堵塞,不仅会降低筛分速度,导致生产效率下降,还可能影响筛分质量?
权利要求书
1 .一种苎麻种子筛分处理装置,包括机架(1),其特征在于:机架(1)底部固定安装有料斗(8),机架(1)顶部转动连接有转动架(2),转动架(2)顶部四周设置有第一阻尼弹簧(3),第一阻尼弹簧(3)顶部设置有筛分框(4),筛分框(4)内腔固定安装有筛网(5),筛分框(4)顶部一侧转动连接有料框(6),筛分框(4)内部设置有对筛网(5)进行处理的控制组件(7);
控制组件(7)包括转动安装筛分框(4)两侧的丝杆(71),丝杆(71)一端设置有固定安装在筛分框(4)外壁上的驱动电机(72),丝杆(71)外壁螺纹连接有移动块(73),且移动块(73)横向滑动安装在筛分框(4)上,移动块(73)内侧端固定连接有支撑板(77),支撑板(77)两侧滑动连接有滑杆(78),滑杆(78)底部固定连接有升降板(79),且升降板(79)与支撑板(77)之间设置有套设在滑杆(78)上的第二阻尼弹簧(712),升降板(79)固定连接有一排对筛网(5)的筛孔进行清理的插杆(710)?
2.根据权利要求1所述的一种苎麻种子筛分处理装置,其特征在于:移动块(73)上转动连接有转动杆(74),转动杆(74)顶部固定连接有圆盘(75),圆盘(75)表面呈圆周阵列设置有多个第一凸块(76)?
3.根据权利要求2所述的一种苎麻种子筛分处理装置,其特征在于:转动杆(74)底部固定连接有齿轮(717),齿轮(717)一侧啮合连接有齿杆(714),且齿杆(714)固定安装在筛分框(4)内壁上,齿杆(714)顶部固定连接有固定板(715),固定板(715)侧壁固定连接有一排第二凸块(716)?
4.根据权利要求3所述的一种苎麻种子筛分处理装置,其特征在于:滑杆(78)顶部一侧固定连接有第一引导杆(713),第一引导杆(713)端部与第一凸块(76)?圆盘(75)滑动适配?
5.根据权利要求4所述的一种苎麻种子筛分处理装置,其特征在于:支撑板(77)两侧固定安装有横板(718),横板(718)内侧端通过扭簧转动连接有摆动架(719),滑杆(78)顶部两侧固定连接有下压杆(720),且下压杆(720)底端与摆动架(719)一侧位置相互对应,摆动架(719)另一侧底部固定连接有安装板(721),安装板(721)底部横向滑动连接有敲击架(722)?
6.根据权利要求5所述的一种苎麻种子筛分处理装置,其特征在于:横板(718)外侧端固定连接有定位轴(726),定位轴(726)以摆动架(719)的转动轴心设置,定位轴(726)外壁滑动连接有滑行板(728),且滑行板(728)滑动安装在移动块(73)上,滑行板(728)与横板(718)之间设置有套设在定位轴(726)上的第四阻尼弹簧(727)?
7 .根据权利要求6所述的一种苎麻种子筛分处理装置,其特征在于:滑行板(728)表面开设有弧形槽(729),且弧形槽(729)以定位轴(726)为轴心进行设置,敲击架(722)上端两侧固定连接有移动杆(723),移动杆(723)另一端滑动安装在弧形槽(729)上,移动杆(723)外壁固定连接有限位块(724),且限位块(724)与敲击架(722)之间设置有套设在移动杆(723)上的第三阻尼弹簧(725),滑行板(728)外壁固定连接有第二引导杆(730),且第二引导杆(730)另一端滑动地连接于第二凸块(716)和固定板(715)表面?
8.根据权利要求1所述的一种苎麻种子筛分处理装置,其特征在于:转动架(2)两侧固定安装有第一弧形板(31),第一弧形板(31)表面开设有一排第一固定孔(32),机架(1)上设置有与第一固定孔(32)相互适配的第一定位螺栓(33),转动架(2)另一侧固定安装有排料板(34),且排料板(34)位于筛网(5)下方位置?
9.根据权利要求1所述的一种苎麻种子筛分处理装置,其特征在于:筛分框(4)顶部两侧固定安装有第二弧形板(61),第二弧形板(61)表面开设有一排第二固定孔(62),料框(6)两侧设置有与第二固定孔(62)相互适配的第二定位螺栓(63);
料框(6)底部一侧开设有排料口(64),料框(6)底部滑动设置有移动板(66),且料框(6)两侧设置有用于固定料框(6)的固定螺栓(65)?
技术领域
本发明涉及筛分装置技术领域,具体为一种苎麻种子筛分处理装置?
背景技术
苎麻作为一种重要的经济作物,在纺织?医药等领域有着广泛的应用,其种子的质量直接关系到后续种植的产量与品质,在苎麻种子的加工生产过程中,筛分环节是确保种子质量的关键步骤,通过筛分可以去除种子中的碎屑?杂质以及不符合规格的种子,从而获得纯净?均匀的优质种子,然而,现有的苎麻种子筛分处理装置在实际应用中存在诸多缺陷,难以满足高效?高质量筛分的需求;
目前,市场上常见的苎麻种子筛分处理装置大多采用传统的振动筛分原理,这类装置主要依靠振动电机产生振动,使筛网上的种子产生跳动和位移,从而实现筛分目的,虽然这种装置在一定程度上能够实现苎麻种子的筛分,但在实际使用过程中,逐渐暴露出一系列问题:
首先,筛孔堵塞问题严重,在苎麻种子筛分过程中,种子本身会带有一些碎屑,同时还会混入各种杂质,这些碎屑和杂质在振动过程中容易卡在筛孔中,随着筛分时间的延长,筛孔堵塞情况愈发严重,筛孔一旦堵塞,不仅会显著降低筛分速度,导致生产效率大幅下降,还可能使不符合规格的种子混入合格产品中,严重影响筛分质量,而且,现有的筛分装置缺乏有效的筛孔疏通机制,通常需要人工定期停机清理筛孔,这不仅增加了劳动强度,还进一步降低了生产效率;
其次,筛分方式单一,现有的苎麻种子筛分装置主要依靠种子自身的跳动和位移来实现筛分,缺乏对种子的主动拨动处理,这种单一的筛分方式使得种子在筛网上的运动相对有限,种子之间的相对运动和碰撞较少,导致种子分散不充分,许多种子无法快速找到合适的筛孔通过,从而延长了筛分时间,降低了筛分效率?
发明内容
针对现有技术的不足,本发明提供了一种苎麻种子筛分处理装置,解决了背景技术中所提及的技术问题?
为实现以上目的,本发明通过以下技术方案予以实现:一种苎麻种子筛分处理装置,包括机架,机架底部固定安装有料斗,机架顶部转动连接有转动架,转动架顶部四周设置有第一阻尼弹簧,第一阻尼弹簧顶部设置有筛分框,筛分框内腔固定安装有筛网,筛分框顶部一侧转动连接有料框,筛分框内部设置有对筛网进行处理的控制组件;
控制组件包括转动安装筛分框两侧的丝杆,丝杆一端设置有固定安装在筛分框外壁上的驱动电机,丝杆外壁螺纹连接有移动块,且移动块横向滑动安装在筛分框上,移动块内侧端固定连接有支撑板,支撑板两侧滑动连接有滑杆,滑杆底部固定连接有升降板,且升降板与支撑板之间设置有套设在滑杆上的第二阻尼弹簧,升降板固定连接有一排对筛网的筛孔进行清理的插杆?
作为本技术方案的进一步优选,移动块上转动连接有转动杆,转动杆顶部固定连接有圆盘,圆盘表面呈圆周阵列设置有多个第一凸块?
作为本技术方案的进一步优选,转动杆底部固定连接有齿轮,齿轮一侧啮合连接有齿杆,且齿杆固定安装在筛分框内壁上,齿杆顶部固定连接有固定板,固定板侧壁固定连接有一排第二凸块?
作为本技术方案的进一步优选,滑杆顶部一侧固定连接有第一引导杆,第一引导杆端部与第一凸块?圆盘滑动适配?
作为本技术方案的进一步优选,支撑板两侧固定安装有横板,横板内侧端通过扭簧转动连接有摆动架,滑杆顶部两侧固定连接有下压杆,且下压杆底端与摆动架一侧位置相互对应,摆动架另一侧底部固定连接有安装板,安装板底部横向滑动连接有敲击架?
作为本技术方案的进一步优选,横板外侧端固定连接有定位轴,定位轴以摆动架的转动轴心设置,定位轴外壁滑动连接有滑行板,且滑行板滑动安装在移动块上,滑行板与横板之间设置有套设在定位轴上的第四阻尼弹簧?
作为本技术方案的进一步优选,滑行板表面开设有弧形槽,且弧形槽以定位轴为轴心进行设置,敲击架上端两侧固定连接有移动杆,移动杆另一端滑动安装在弧形槽上,移动杆外壁固定连接有限位块,且限位块与敲击架之间设置有套设在移动杆上的第三阻尼弹簧,滑行板外壁固定连接有第二引导杆,且第二引导杆另一端滑动地连接于第二凸块和固定板表面?
作为本技术方案的进一步优选,转动架两侧固定安装有第一弧形板,第一弧形板表面开设有一排第一固定孔,机架上设置有与第一固定孔相互适配的第一定位螺栓,转动架另一侧固定安装有排料板,且排料板位于筛网下方处位置?
作为本技术方案的进一步优选,筛分框顶部两侧固定安装有第二弧形板,第二弧形板表面开设有一排第二固定孔,料框两侧设置有与第二固定孔相互适配的第二定位螺栓;
料框底部一侧开设有排料口,料框底部滑动设置有移动板,且料框两侧设置有用于固定料框的固定螺栓?
与现有技术相比具备以下有益效果:
筛孔疏通,保障筛分效率
通过驱动电机带动丝杆转动,进而驱动一系列部件联动,最终使插杆上下移动,这一设计能够及时对筛网的筛孔进行疏通清理,有效避免苎麻种子的碎屑或杂质堵塞筛孔,在苎麻种子筛分过程中,筛孔的畅通是保证筛分工作持续?高效进行的关键因素,一旦筛孔堵塞,不仅会降低筛分速度,导致生产效率下降,还可能影响筛分质量,使不符合规格的种子混入合格产品中,而本装置的筛孔疏通功能,从根本上解决了这一问题,确保筛分过程始终保持高效稳定,大大提高了整体生产效率?
多方式拨动种子,加速筛分进程
横向移动拨动:支撑板横向移动带动摆动架?安装板?敲击架同步移动,对筛网上的苎麻种子进行初步拨动处理,这种横向的拨动方式能够使种子在筛网上产生一定程度的位移,改变种子与筛网的接触位置和角度,有助于未被筛分的种子更快地找到合适的筛孔通过,从而加快筛分速度;
横向往复移动拨动:移动块?摆动架?敲击架横向移动时,带动滑行板?第二引导杆同步移动,在固定板?第二凸块以及第四阻尼弹簧?第三阻尼弹簧的弹性作用力配合下,实现滑行板?第二引导杆的横向往复移动,进而带动移动杆?敲击架横向往复移动,这种往复的拨动方式比单纯的单向移动拨动效果更佳,往复运动能够使种子在筛网上产生更剧烈的晃动和翻滚,增加了种子之间的相对运动和碰撞,进一步促使种子分散,使更多种子能够顺利通过筛孔,显著加快筛分处理速度?
敲击筛网,提升筛分效果
滑杆上下往复移动带动下压杆同步运动,配合扭簧使摆动架往复摆动,进而带动安装板?敲击架?移动杆往复摆动,移动杆端部滑动安装在弧形槽,这种设计使得敲击架在往复摆动过程中能够对筛网表面进行有节奏的敲击处理,敲击产生的振动能够使筛网上的种子产生更强烈的跳动和振动,有助于打破种子之间的团聚现象,使种子更加松散,同时,振动还能使种子与筛网之间的摩擦力发生变化,促使一些原本卡在筛孔边缘或难以通过筛孔的种子顺利落下,进一步提高筛分质量和效率?
综上所述,该装置通过多种创新设计和联动机制,实现了筛孔疏通?多方式拨动种子以及敲击筛网等多种功能,从不同角度对苎麻种子筛分过程进行优化,有效提高了筛分效率和筛分质量,为苎麻种子加工生产提供了有力的技术支持和保障?
附图说明

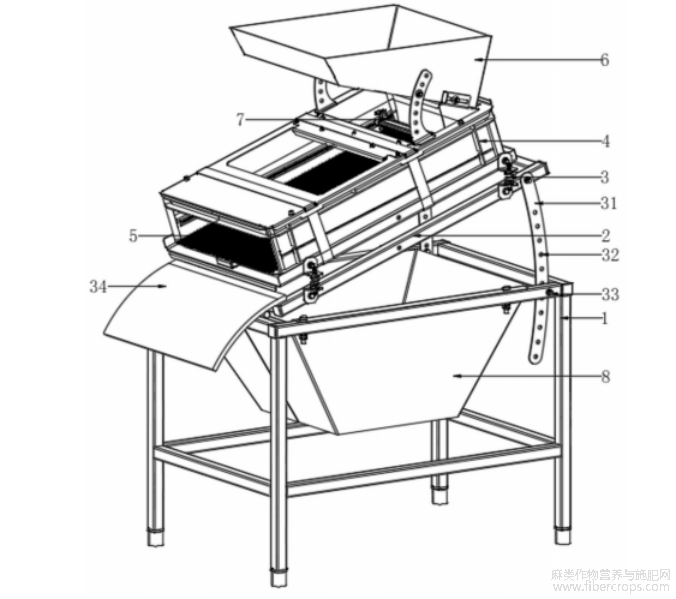

图1为本发明的整体结构示意图;
图1
图2为本发明中机架?转动架仰视的结构示意图;
图2
图3为本发明中料框的结构示意图;
图3
图4为本发明中控制组件的结构示意图;
图4

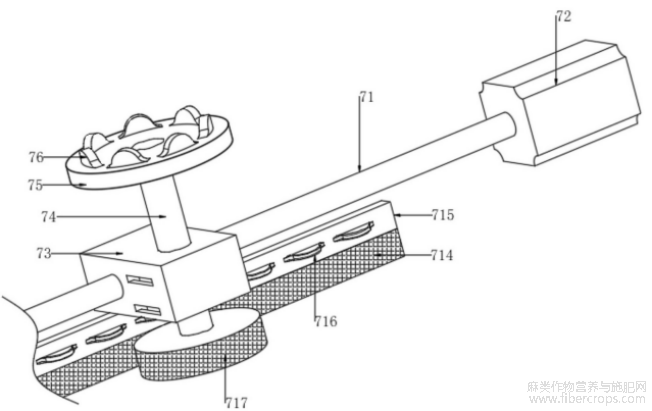

图5为本发明中丝杆?移动块?转动杆?第一凸块的结构示意图;
图5

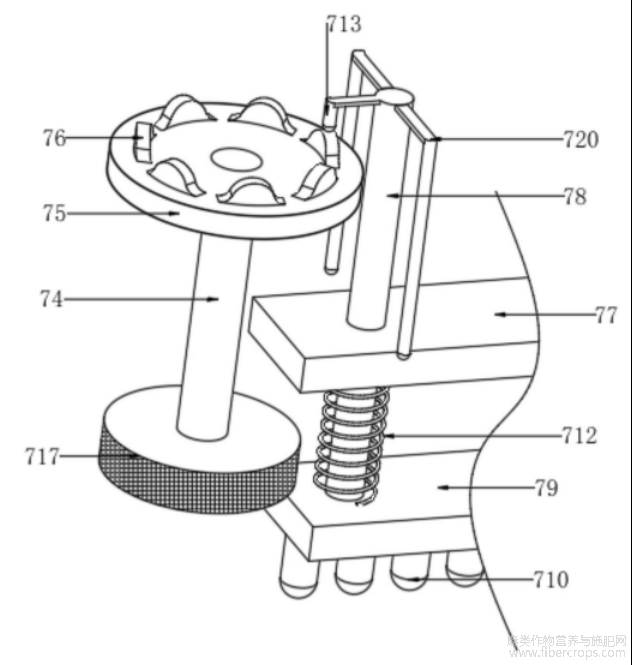

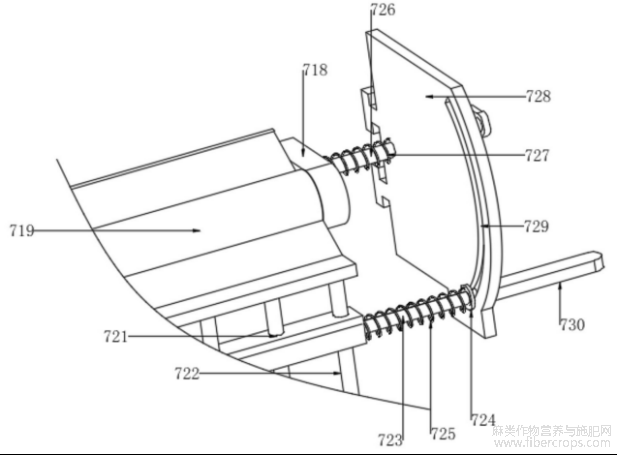

图6为本发明中摆动架?敲击架?滑行板?第二引导杆的结构示意图;
图6

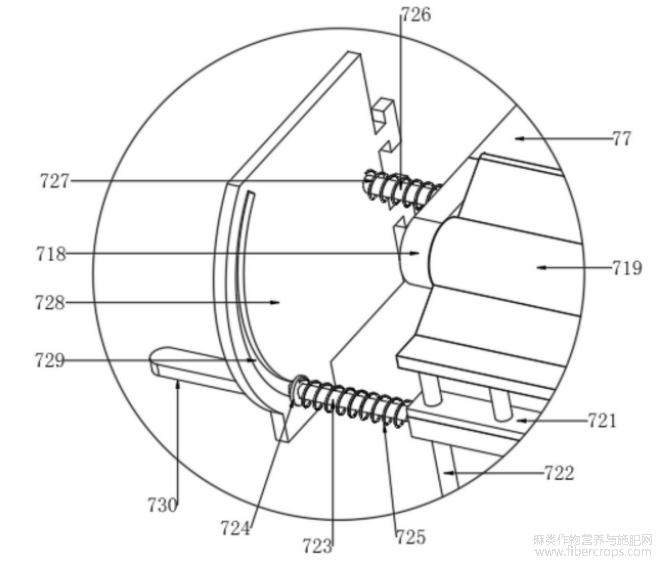

图7为本发明中摆动架?支撑板?横板?滑行板的结构示意图;
图7

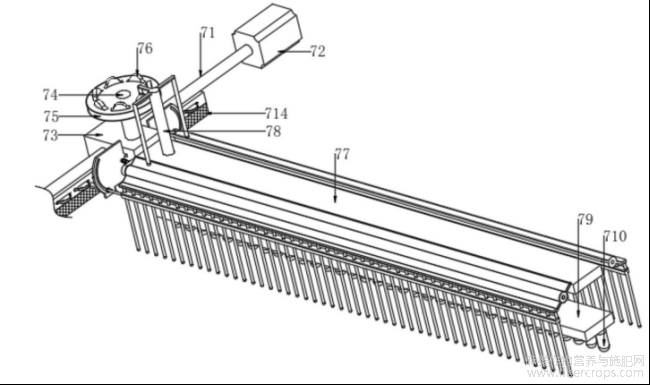

图8为本发明中支撑板?升降板?插杆?第一引导杆?第一凸块的结构示意图?
图8
图中:1?机架;2?转动架;3?第一阻尼弹簧;4?筛分框;5?筛网;6?料框;7?控制组件;8?料斗;31?第一弧形板;32?第一固定孔;33?第一定位螺栓;34?排料板;61?第二弧形板;62?第二固定孔;63?第二定位螺栓;64?排料口;65?固定螺栓;66?移动板;71?丝杆;72?驱动电机;73?移动块;74?转动杆;75?圆盘;76?第一凸块;77?支撑板;78?滑杆;79?升降板;710?插杆;712?第二阻尼弹簧;713?第一引导杆;714?齿杆;715?固定板;716?第二凸块;717?齿轮;718?横板;719?摆动架;720?下压杆;721?安装板;722?敲击架;723?移动杆;724?限位块;725?第三阻尼弹簧;726?定位轴;727?第四阻尼弹簧;728?滑行板;729?弧形槽;730?第二引导杆?
具体实施方式
下面将结合说明书附图,对本发明实施例中的技术方案进行清楚?完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例?基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围?
实施例一:结合图1?图8所示,本发明提供一种技术方案:一种苎麻种子筛分处理装置,包括机架1,机架1底部固定安装有料斗8,机架1顶部转动连接有转动架2,转动架2顶部四周设置有第一阻尼弹簧3,第一阻尼弹簧3顶部设置有筛分框4,筛分框4内腔固定安装有筛网5,筛分框4顶部一侧转动连接有料框6,筛分框4内部设置有对筛网5进行处理的控制组件7;
控制组件7包括转动安装筛分框4两侧的丝杆71,丝杆71一端设置有固定安装在筛分框4外壁上的驱动电机72,丝杆71外壁螺纹连接有移动块73,且移动块73横向滑动安装在筛分框4上,移动块73内侧固定连接有支撑板77,支撑板77两侧滑动连接有滑杆78,滑杆78底部固定连接有升降板79,且升降板79与支撑板77之间设置有套设在滑杆78上的第二阻尼弹簧712,升降板79固定连接有一排对筛网5的筛孔进行清理的插杆710,通过开启驱动电机72带动丝杆71同步转动,丝杆71带动移动块73横向移动,使得移动块73带动转动杆74?圆盘75?第一凸块76?支撑板77?升降板79?插杆710同步移动,从而使得齿轮717在横向移动时,能够使得齿轮717转动,使得齿轮717带动转动杆74?圆盘75?第一凸块76同步转动,使得圆盘75?第一凸块76在转动时,配合第二阻尼弹簧712的弹性作用力,能够带动第一引导杆713?滑杆78?升降板79?插杆710?下压杆720进行上下移动,从而使得插杆710在上下移动时能够对筛网5的筛孔进行疏通清理,避免筛孔被苎麻种子的碎屑或杂质堵塞,保证筛分效率;
移动块73上转动连接有转动杆74,转动杆74顶部固定连接有圆盘75,圆盘75表面呈圆周阵列设置有多个第一凸块76;
转动杆74底部固定连接有齿轮717,齿轮717一侧啮合连接有齿杆714,且齿杆714固定安装在筛分框4内壁上,齿杆714顶部固定连接有固定板715,固定板715侧壁固定连接有一排第二凸块716;
滑杆78顶部一侧固定连接有第一引导杆713,第一引导杆713端部与第一凸块76?圆盘75滑动适配;
支撑板77两侧固定安装有横板718,横板718内侧端通过扭簧转动连接有摆动架719,滑杆78顶部两侧固定连接有下压杆720,且下压杆720底端与摆动架719一侧位置相互对应,摆动架719另一侧底部固定连接有安装板721,安装板721底部横向滑动连接有敲击架722,在扭簧的弹性作用力下,推动摆动架719向一侧转动,使得摆动架719表面与下压杆720底端接触;
横板718外侧端固定连接有定位轴726,定位轴726以摆动架719的转动轴心设置,定位轴726外壁滑动连接有滑行板728,且滑行板728滑动安装在移动块73上,滑行板728与横板718之间设置有套设在定位轴726上的第四阻尼弹簧727;滑行板728表面开设有弧形槽729,且弧形槽729以定位轴726为轴心进行设置,敲击架722上端两侧固定连接有移动杆723,移动杆723另一端滑动安装在弧形槽729上,移动杆723外壁固定连接有限位块724,且限位块724与敲击架722之间设置有套设在移动杆723上的第三阻尼弹簧725,滑行板728外
壁固定连接有第二引导杆730,且第二引导杆730另一端滑动地连接于第二凸块716)和固定板(715表面,在第四阻尼弹簧727?第三阻尼弹簧725的弹性作用力下能够推动滑行板728?第二引导杆730向一侧移动,使得第二引导杆730端部与?固定板715?第二凸块716贴合滑动?
在本发明的实施例中,通过开启驱动电机72带动丝杆71同步转动,丝杆71带动移动块73横向往复移动,使得移动块73带动转动杆74?圆盘75?第一凸块76?支撑板77?升降板79?插杆710同步移动,并且由于齿轮717与齿杆714处于啮合状态,从而使得齿轮717在横向移动时,能够使得齿轮717转动,使得齿轮717带动转动杆74?圆盘75?第一凸块76同步转动,使得圆盘75?第一凸块76在转动时,配合第二阻尼弹簧712的弹性作用力,能够带动第一引导杆713?滑杆78?升降板79?插杆710?下压杆720进行上下移动,从而使得插杆710在上下移动时能够对筛网5的筛孔进行疏通清理,避免筛孔被苎麻种子的碎屑或杂质堵塞,保证筛分效率;并且支撑板77在横向移动时,能够带动摆动架719?安装板721?敲击架722同步移动,从而使得敲击架722对位于筛网5上的苎麻种子进行拨动处理,从而能够加快筛网5对苎麻种子进行筛分处理;而移动块73?摆动架719?敲击架722在横向移动时,能够带动滑行板728?第二引导杆730同步移动,从而使得第二引导杆730位于固定板715?第二凸块716上滑动,并且配合第四阻尼弹簧727?第三阻尼弹簧725的弹性作用力下,带动滑行板728?第二引导杆730横向往复移动,从而使得滑行板728带动移动杆723?敲击架722横向往复移动,从而能够使得横向移动的敲击架722能够对筛网5上的苎麻种子进行拨动处理,从而能够加快筛网5对苎麻种子进行筛分处理;
而滑杆78上下往复移动时,能够带动下压杆720进行上下往复移动时,配合扭簧能够带动摆动架719往复摆动,从而使得摆动架719能够带动安装板721?敲击架722?移动杆723往复摆动,且移动杆723端部滑动安装在弧形槽729,从而使得敲击架722在往复摆动时,能够对筛网5表面进行敲击处理,从而能够加快筛网5对苎麻种子进行筛分处理?
实施例二:结合图1所示,在实施例一的基础上,转动架2两侧固定安装有第一弧形板31,第一弧形板31表面开设有一排第一固定孔32,机架1上设置有与第一固定孔32相互适配的第一定位螺栓33,转动架2另一侧固定安装有排料板34,且排料板34位于筛网5下方位置?
在本发明的实施例中,通过将第一定位螺栓33插入不同位置的第一固定孔32,可调整转动架2相对于机架1的倾斜角度,这种设计允许根据苎麻种子特性或筛选需求灵活改变筛网5的倾斜度,当转动架2调整至所需角度后,拧紧第一定位螺栓33以固定转动架2,确保其在运行过程中保持稳定,避免因振动或苎麻种子冲击导致角度偏移,在筛选过程中,筛网5将苎麻种子分为两部分,符合粒度要求的苎麻种子透过筛网5下落,不符合的苎麻种子则沿筛网5表面滚动或滑动,排料板34位于筛网5下方,用于引导不符合的苎麻种子按预定路径排出?
实施例三:结合图8所示,在实施例二的基础上,筛分框4顶部两侧固定安装有第二弧形板61,第二弧形板61表面开设有一排第二固定孔62,料框6两侧设置有与第二固定孔62相互适配的第二定位螺栓63;
料框6底部一侧开设有排料口64,料框6底部滑动设置有移动板66,且料框6两侧设置有用于固定料框6的固定螺栓65?
在本发明的实施例中,通过将第二定位螺栓63插入不同位置的第二固定孔62,可调整料框6相对于筛分框4的倾斜角度,这种设计允许根据苎麻种子特性或工艺需求灵活优化料框的倾斜度,调整至所需角度后,拧紧第二定位螺栓63,将料框6牢固固定在筛分框4上,防止运行中因振动或苎麻种子冲击导致角度偏移,确保筛分稳定性,滑动移动板66至完全覆盖排料口64,拧紧固定螺栓65锁定位置,此时苎麻种子无法排出,适用于筛分过程中的苎麻种子暂存或连续筛分作业,松开固定螺栓65,滑动移动板66暴露排料口64,筛分后的苎麻种子通过排料口64排出,适用于批次筛分或定时排料场景,通过部分滑动移动板66,可调整排料口64的有效开口面积,从而控制苎麻种子排出速度,适应不同生产节奏或下游设备的需求?
尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化?修改?替换和变型,本发明的范围由所附权利要求及其等同物限定?
文章摘自国家发明专利,一种苎麻种子筛分处理装置白粉,发明人:崔忠刚,张中华,李萍,杨燕,苟云,李赟,申请号:202511045737 .X,申请日:2025.07.29?
