摘  要:本发明提供一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，涉及丝线加工机构领域，该天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，包括工作台，所述工作台开设有多个滑腔，多个滑腔两两为一组，从左向右等距离排布，同一组的两个滑腔呈上下布置。该天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，工作台滑动配合有滑块，滑块内设有设有铁块、线圈、电阻块和导电块，再配合永磁铁，操控整个滑块上下移动，起到调节高度位置的作用。通过磁力，减缓弹簧的回弹的冲击力，减缓滑块移动速度，避免提拉过程中力度过大而导致丝线断裂。设立激光发射单元、激光捕捉单元，根据激光捕捉所需时间，起到感知滑块移动距离的作用。



权利要求书

1.一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，包括工作台(1)，其特征在于：所述工作台(1)开设有多个滑腔(11)，多个滑腔(11)两两为一组，从左向右等距离排布，同一组的两个滑腔(11)呈上下布置，所述工作台(1)正面镶嵌有基板(14)，基板(14)位于相邻两组滑腔(11)之间；

所述滑腔(11)内滑动配合有滑块(2)，滑块(2)正面连接有牵引辊(21)，滑块(2)上下两侧均连接有大弹簧(22)，大弹簧(22)远离滑块(2)一端与滑腔(11)内壁连接，所述滑块(2)背面设有距离检测组件，距离检测组件用于感知滑块(2)的高度；

所述基板(14)上连接有两个线槽条(3)，两个线槽条(3)之间连接有毛絮清理组件，工作台(1)开设有贯通的孔洞，孔洞与线槽条(3)对接，所述滑腔(11)连接有竖杆(12)，竖杆(12)杆身与滑块(2)滑动配合，滑腔(11)内壁底部连接有永磁铁(13)；

丝线从左往右沿走线方向移动，丝线呈S型绕过同组牵引辊(21)，之后丝线经过毛絮清理组件与线槽条(3)之间，先通过其中一个孔洞绕至工作台(1)背面，再通过另一个孔洞绕回工作台(1)正面，再进入后续毛絮清理组件与线槽条(3)之间，紧接着缠绕至后一组牵引辊(21)，如此不断反复。

2.根据权利要求1所述的一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，其特征在于：所述滑块(2)内开设有空腔，空腔内安装有铁环(23)，铁环(23)外缠绕有线圈(24)，铁环(23)上端电性连接有垂直的电阻块(25)，空腔内连接有垂直的螺杆(26)，电阻块(25)杆身滑动配有导电块(27)，螺杆(26)螺纹贯穿导电块(27)，导电块(27)右侧与线圈(24)下端电性连接。

3.根据权利要求2所述的一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，其特征在于：所述导电块(27)左侧与空腔内壁抵触，空腔内连接有电机，电机传动轴与螺杆(26)端部连接,所述螺杆(26)、导电块(27)位于空腔左侧，空腔右侧连接有配重条(28)。

4.根据权利要求3所述的一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，其特征在于：所述毛絮清理组件由两个半圆管(4)组成，两个半圆管(4)之间连接有连接块(41)，半圆管(4)中央处开设有贯通的通槽(42)，半圆管(4)与线槽条(3)边缘贴合，半圆管(4)内枢接有多个细毛刷辊(43)。

5.根据权利要求4所述的一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，其特征在于：所述基板(14)连接有滑杆(5)，滑杆(5)贯穿连接块(41)，滑杆(5)端部与连接块(41)之间连接有细弹簧(51)，滑杆(5)杆身中央处连接有马达(52)，马达(52)传动轴连接有钢丝(53)，钢丝(53)远离马达(52)一端与连接块(41)连接。

6.根据权利要求5所述的一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，其特征在于：所述滑块(2)背面连接有凸起，工作台(1)背面连接有空心的短棒(6)，短棒(6)位于同一组两个滑块(2)之间，短棒(6)内中央处连接有激光发射单元(61)，凸起连接有激光捕捉单元(62)，激光捕捉单元(62)延伸至短棒(6)内。

7.根据权利要求6所述的一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，其特征在于：所述工作台(1)侧边安装有控制模块，控制模块操控各个电子零件工作。



技术领域

本发明涉及丝线加工机构技术领域，具体为一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构。



背景技术

随着科技的发展，纺织面料材料众多，其中包括亚麻生物基针织面料。

现有的纺织生产用丝线提拉装置，其通常通过多组引导轮对丝线进行引导，在实际使用过程中，引导轮的位置多为固定不变状态，当丝线引导提拉过程中，若外接拉力过大，则容易导致丝线断裂，影响提拉装置的工作稳定性。

另外，丝线外表通常附着有过多的毛絮，在使用之前若不进行清理，则容易导致纺织生产成型的产品表面毛絮较多，影响丝线使用时的品质。



发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，包括工作台，所述工作台开设有多个滑腔，多个滑腔两两为一组，从左向右等距离排布，同一组的两个滑腔呈上下布置，所述工作台正面镶嵌有基板，基板位于相邻两组滑腔之间。

所述滑腔内滑动配合有滑块，滑块正面连接有牵引辊，滑块上下两侧均连接有大弹簧，大弹簧远离滑块一端与滑腔内壁连接，所述滑块背面设有距离检测组件，距离检测组件用于感知滑块的高度。

所述基板上连接有两个线槽条，两个线槽条之间连接有毛絮清理组件，工作台开设有贯通的孔洞，孔洞与线槽条对接，所述滑腔连接有竖杆，竖杆杆身与滑块滑动配合，滑腔内壁底部连接有永磁铁。

丝线从左往右沿走线方向移动，丝线呈S型绕过同组牵引辊，之后丝线经过毛絮清理组件与线槽条之间，先通过其中一个孔洞绕至工作台背面，再通过另一个孔洞绕回工作台正面，再进入后续毛絮清理组件与线槽条之间，紧接着缠绕至后一组牵引辊，如此不断反复。

优选的，所述滑块内开设有空腔，空腔内安装有铁环，铁环外缠绕有线圈，铁环上端电性连接有垂直的电阻块，空腔内连接有垂直的螺杆，电阻块杆身滑动配有导电块，螺杆螺纹贯穿导电块，导电块右侧与线圈下端电性连接。

优选的，所述导电块左侧与空腔内壁抵触，空腔内连接有电机，电机传动轴与螺杆端部连接,所述螺杆、导电块位于空腔左侧，空腔右侧连接有配重条。

优选的，所述毛絮清理组件由两个半圆管组成，两个半圆管之间连接有连接块，半圆管中央处开设有贯通的通槽，半圆管与线槽条边缘贴合，半圆管内枢接有多个细毛刷辊。

优选的，所述基板连接有滑杆，滑杆贯穿连接块，滑杆端部与连接块之间连接有细弹簧，滑杆杆身中央处连接有马达，马达传动轴连接有钢丝，钢丝远离马达一端与连接块连接。

优选的，所述滑块背面连接有凸起，工作台背面连接有空心的短棒，短棒位于同一组两个滑块之间，短棒内中央处连接有激光发射单元，凸起连接有激光捕捉单元，激光捕捉单元延伸至短棒内。

优选的，所述工作台侧边安装有控制模块，控制模块操控各个电子零件工作。

(三)有益效果

本发明提供了一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构。具备以下有益效果：

1、该天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，工作台滑动配合有滑块，滑块内设有设有铁块、线圈、电阻块和导电块，再配合永磁铁，操控整个滑块上下移动，起到调节高度位置的作用。通过磁力，减缓弹簧的回弹的冲击力，减缓滑块移动速度，避免提拉过程中力度过大而导致丝线断裂。设立激光发射单元、激光捕捉单元，根据激光捕捉所需时间，起到感知滑块移动距离的作用。

2、该天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，设立线槽条和半圆管，半圆管内连接有细毛刷辊，通过滑杆、细弹簧、马达钢丝配合，操控半圆管沿线槽条移动，将丝线上的毛絮刮下。起到清洁毛絮的作用，进一步提高生产丝线的品质。



附图说明

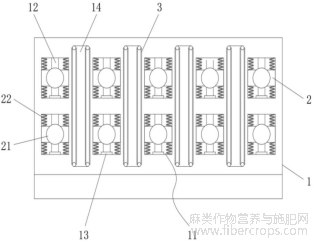

图1为本发明结构正视图；



图1

图2为本发明结构另一角度示意图；



图2

图3为本发明滑块结构剖视图；



图3

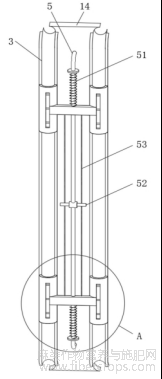

图4为本发明局部结构示意图；



图4

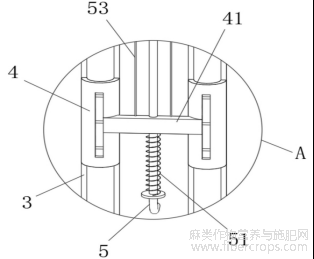

图5为本发明图4中A处结构放大图；



图5

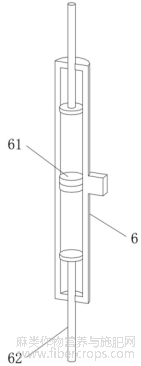

图6为本发明短棒内部结构示意图；



图6

图7为本发明半圆管结构示意图。



图7

图中：1工作台、11滑腔、12竖杆、13永磁铁、14基板、2滑块、21牵引辊、22大弹簧、23铁环、24线圈、25电阻块、26螺杆、27导电块、28配重条、3线槽条、4半圆管、41连接块、42通槽、43细毛刷辊、5滑杆、51细弹簧、52马达、53钢丝、6短棒、61激光发射单元、62激光捕捉单元。



具体实施方式

本发明实施例提供一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，如图17所示，包括工作台1，工作台1开设有多个滑腔11，多个滑腔11两两为一组，从左向右等距离排布，同一组的两个滑腔11呈上下布置，工作台1正面镶嵌有基板14，基板14位于相邻两组滑腔11之间。

滑腔11内滑动配合有滑块2，滑块2正面枢接有牵引辊21，滑块2上下两侧均焊接有大弹簧22，大弹簧22远离滑块2一端与滑腔11内壁焊接，滑块2背面设有距离检测组件，距离检测组件用于感知滑块2的高度。

基板14上焊接有两个线槽条3，两个线槽条3之间设置有毛絮清理组件，工作台1开设有贯通的孔洞，孔洞与线槽条3对接，滑腔11固定插接有竖杆12，竖杆12杆身与滑块2滑动配合，滑腔11内壁底部固定安装有永磁铁13。

丝线从左往右沿走线方向移动，丝线呈S型绕过同组牵引辊21，之后丝线经过毛絮清理组件与线槽条3之间，先通过其中一个孔洞绕至工作台1背面，再通过另一个孔洞绕回工作台1正面，再进入后续毛絮清理组件与线槽条3之间，紧接着缠绕至后一组牵引辊21，如此不断反复。

滑块2内开设有空腔，空腔内固定安装安装有铁环23，铁环23外缠绕有线圈24，铁环23上端电性连接有垂直的电阻块25，空腔内枢接有垂直的螺杆26，电阻块25杆身滑动配有导电块27，螺杆26螺纹贯穿导电块27，导电块27右侧与线圈24下端电性连接。

导电块27左侧与空腔内壁抵触，空腔内固定安装有电机，电机传动轴与螺杆26端部焊接,螺杆26、导电块27位于空腔左侧，空腔右侧固定安装有配重条28。通过配重条28使得滑块2左右两侧重量相同。

工作时，通过螺杆26旋转带动导电块27上下移动，从而改变整个线路的电阻值，通过调控电阻值改变线圈24通电后，产生的磁场强弱。上述永磁铁与滑块2磁场之间产生相互吸引的力。当磁场变强时，滑块2受磁力吸引而下沉，当磁场变弱时，滑块2受到大弹簧22的拉力影响，滑块2向上移动。达到调节滑块2位置的作用。通过磁力，减缓弹簧的回弹的冲击力，减缓移动速度。

毛絮清理组件由两个半圆管4组成，两个半圆管4之间焊接有连接块41，半圆管4中央处开设有贯通的通槽42，半圆管4与线槽条3边缘贴合，半圆管4内枢接有多个细毛刷辊43。

半圆管4沿线槽条3移动，细毛刷辊43与丝线接触，细毛刷辊43钩住毛絮。从丝线上刮下的毛絮会堆积在半圆管4内，并从通槽42逐渐溢出，此时用钩子将堆积的毛絮从通槽42内勾出。

基板14焊接有滑杆5，滑杆5贯穿连接块41，滑杆5端部与连接块41之间固定安装有细弹簧51，滑杆5杆身中央处固定安装有马达52，马达52传动轴焊接有钢丝53，钢丝53远离马达52一端与连接块41焊接。

工作原理：马达52工作卷绕钢丝53，马达52停止工作时，细弹簧51带动半圆管4复位，从而使得半圆管4沿线槽条3来回移动，使得细毛刷辊43沿丝线滚动，从而将毛絮刮下。

滑块2背面焊接有凸起，工作台1背面固定安装有空心的短棒6，短棒6位于同一组两个滑块2之间，短棒6内中央处固定安装有激光发射单元61，凸起固定安装有激光捕捉单元62，激光捕捉单元62延伸至短棒6内。

激光发射单元61射出的光线垂直照射在激光捕捉单元62，根据激光捕捉所需时间，来判断滑块2的位置。

工作台1侧边固定安装安装有控制模块，控制模块操控各个电子零件工作。

综上所述，该天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，工作台1滑动配合有滑块2，滑块2内设有设有铁块23、线圈24、电阻块25和导电块27，再配合永磁铁13，操控整个滑块2上下移动，起到调节高度位置的作用。通过磁力，减缓弹簧的回弹的冲击力，减缓滑块2移动速度，避免提拉过程中力度过大而导致丝线断裂。设立激光发射单元61、激光捕捉单元62，根据激光捕捉所需时间，起到感知滑块2移动距离的作用。

并且，设立线槽条3和半圆管4，半圆管4内连接有细毛刷辊43，通过滑杆5、细弹簧51、马达52钢丝53配合，操控半圆管4沿线槽条3移动，将丝线上的毛絮刮下。起到清洁毛絮的作用，进一步提高生产丝线的品质。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。



文章摘自国家发明专利，一种天然抗菌超柔晾感亚麻生物基针织面料的丝线提拉机构，发明人:杨一斓，叶辉，宋佳栋，毕小煜，周钟杰，李进堂，章建峰，刘京松，胡伟，周德钧，申请号:202510700678.9，申请日:2025.05.28。
