摘  要：本发明公开了一种苎麻种子精选筛分装置，包括筛分箱，所述筛分箱的内部设置有筛网，所述筛分箱的顶部连通有料斗，所述筛分箱上设置有对苎麻种子进行定量下料的定量给料机构；所述定量给料机构包括转动连接在筛分箱顶壁上的圆板，所述圆板的顶部贯穿开设有两个通孔，两个所述通孔的底部连通有出料管，所述料斗的底端延伸至筛分箱的内部，本发明涉及种子处理设备技术领域。该苎麻种子精选筛分装置，通过定量给料机构的设置，实现了对苎麻种子的定量下料，避免了苎麻种子一次性下料过多，造成筛网过载，防止种子堆积在筛网上，能让筛网最大效率的筛除苎麻种子中的瘪粒、破碎粒、细小草籽、尘土等杂质，提升种子的选育质量。



权利要求书

1.一种苎麻种子精选筛分装置，包括筛分箱（1），其特征在于：所述筛分箱（1）的内部设置有筛网（2），所述筛分箱（1）的顶部连通有料斗（3），所述筛分箱（1）上设置有对苎麻种子进行定量下料的定量给料机构（4）；

所述定量给料机构（4）包括转动连接在筛分箱（1）顶壁上的圆板（41），所述圆板（41）的顶部贯穿开设有两个通孔（42），两个所述通孔（42）的底部连通有出料管（43），所述料斗（3）的底端延伸至筛分箱（1）的内部，且与圆板（41）的顶部平齐，所述筛分箱（1）的内壁上固定有L型板（44），所述L型板（44）上固定有限位环（45），所述限位环（45）的底部开设有斜面（46），所述限位环（45）的顶部与圆板（41）的底部接触，两个所述出料管（43）的底端均通过销轴转动连接有管盖（47），且销轴上固定有连接杆（48），所述连接杆（48）的一端固定有圆球（49），所述圆球（49）的外表面与限位环（45）的底部和斜面（46）接触，所述筛分箱（1）的顶部设置有带动圆板（41）进行180度间歇旋转的驱动组件（5）。

2.根据权利要求1所述的一种苎麻种子精选筛分装置，其特征在于：所述驱动组件（5）包括转动连接在筛分箱（1）顶部的竖杆（51），所述竖杆（51）上固定有半齿轮（52），所述筛分箱（1）的顶部固定有L型座（53），所述L型座（53）的顶部固定有电机一（54），所述电机一（54）带动竖杆（51）转动，所述圆板（41）的顶部通过传动轴固定有全齿轮（55），所述全齿轮（55）与半齿轮（52）啮合。

3.根据权利要求1所述的一种苎麻种子精选筛分装置，其特征在于：所述筛分箱（1）的一侧固定有横板（6），所述横板（6）的一侧安装有多个气嘴（7），所述筛分箱（1）的一侧固定有方框（8），所述方框（8）的内部滑动连接有移动块（9），所述移动块（9）的一侧固定有把手（10），所述移动块（9）的另一侧为胶面（11），所述筛分箱（1）的一侧连通有出风管（12）。

4.根据权利要求2所述的一种苎麻种子精选筛分装置，其特征在于：所述筛分箱（1）上与竖杆（51）之间设置有风向调节机构（13），所述风向调节机构（13）用于调节气嘴（7）喷出的风的风向，所述风向调节机构（13）包括固定在筛分箱（1）顶部的方盒（131），所述方盒（131）的内壁之间转动连接有转辊（132），所述转辊（132）的表面开设有波浪槽（133），所述方盒（131）的底部滑动连接有U型架（134），所述U型架（134）的顶部延伸至方盒（131）的内部，且U型架（134）内壁的相对侧均固定有凸柱（135）。

5.根据权利要求4所述的一种苎麻种子精选筛分装置，其特征在于：两个所述凸柱（135）的相对端均延伸至波浪槽（133）的内部，且凸柱（135）在波浪槽（133）内部滑动，所述U型架（134）的底部延伸至筛分箱（1）的内部，所述U型架（134）的底部固定有齿条（136），所述筛分箱（1）的内壁之间转动连接有转杆（137），所述转杆（137）上固定有挡风板（138），所述转杆（137）上固定有驱动齿轮（139），所述驱动齿轮（139）与齿条（136）啮合，所述竖杆（51）与转辊（132）的传动轴上均固定有皮带轮一（1310），两个所述皮带轮一（1310）之间通过皮带一（1311）传动连接。

6.根据权利要求1所述的一种苎麻种子精选筛分装置，其特征在于：所述筛分箱（1）上还设置有将定量下料后的苎麻种子进行均匀平铺在筛网（2）上的平铺单元（14），所述平铺单元（14）包括固定在筛分箱（1）内壁一侧的L型台（141），所述L型台（141）的一侧固定有两个固定座（142），两个所述固定座（142）的相对侧之间固定有横杆（143），所述横杆（143）上滑动连接有滑座（144），所述滑座（144）的底部固定有立杆（145），所述立杆（145）上滑动连接有滑块（146），所述滑块（146）的一侧固定有推料板（147），所述筛分箱（1）的一侧固定有电机二（148），所述电机二（148）的输出端固定有方块（149）。

7.根据权利要求6所述的一种苎麻种子精选筛分装置，其特征在于：所述方块（149）的内表面滑动连接有滑杆（1410），所述滑杆（1410）的一端固定有L型块（1411），所述L型块（1411）的一侧与滑块（146）的一侧转动连接，所述滑杆（1410）的外表面套设有弹簧一（1412），所述弹簧一（1412）的一端与L型块（1411）的一侧固定，所述弹簧一（1412）的另一端与方块（149）的一侧固定。

8.根据权利要求1所述的一种苎麻种子精选筛分装置，其特征在于：所述筛分箱（1）的内壁上固定有四个底板（15），四个所述底板（15）的顶部与筛网（2）的底部之间均固定有弹簧二（16），所述筛分箱（1）的内壁之间转动连接有两个驱动杆（17），两个所述驱动杆（17）上均固定有凸轮（18），所述凸轮（18）的外表面与筛网（2）的底部接触挤压，两个所述驱动杆（17）的一端均贯穿筛分箱（1）并延伸至筛分箱（1）的外部，两个所述驱动杆（17）的一端均固定有皮带轮二（19），两个所述皮带轮二（19）之间通过皮带二（20）传动连接，所述筛分箱（1）的一侧固定有安装板（21），所述安装板（21）的顶部固定有电机三（22），所述电机三（22）带动其中一个驱动杆（17）转动，所述筛分箱（1）的一侧滑动连接有接料盒（23）。



技术领域

本发明涉及种子处理设备技术领域，具体为一种苎麻种子精选筛分装置。



背景技术

在苎麻种子的处理与储存过程中，进仓前的精选筛分工作尤为关键，这直接关乎到后续苎麻种植的质量与效益。苎麻种子体积小、重量轻，且在收获过程中常混有多种杂质，对其精选提出了极高要求。

传统的种子精选筛分设备在处理苎麻种子时，存在着诸多显著问题：

（1）当面对苎麻种子一次性大量涌入的情形时，现有设备难以应对。苎麻种子细小，在集中输送过程中，容易出现堆积现象。例如，在大规模收获苎麻种子后进行筛选时，大量种子短时间内堆积在筛网上，致使一些瘪粒、破碎粒、以及混入其中的细小草籽、尘土等杂质，无法及时且高效地被筛除。若这些杂质随种子一同进入仓储，不仅会影响种子的储存寿命，还可能在后续播种过程中，因杂质干扰导致种子发芽率降低，影响苎麻种植效果。

（2）苎麻种子在收获时，常伴有碎叶片、茎秆碎屑等杂质，在设备运行时，这些细小杂质容易飞扬，难以快速沉降并被筛除，这不仅会对工作环境造成严重污染，影响操作人员的身体健康，还可能使设备的传动部件、电气元件等因灰尘侵蚀而出现故障，增加设备的维修频次与维护成本，缩短设备的整体使用寿命；

对此我们提出了一种苎麻种子精选筛分装置来解决上述问题。



发明内容

针对现有技术的不足，本发明提供了一种苎麻种子精选筛分装置，解决了背景技术中提出的问题。

为实现以上目的，本发明通过以下技术方案予以实现：一种苎麻种子精选筛分装置，包括筛分箱，所述筛分箱的内部设置有筛网，所述筛分箱的顶部连通有料斗，所述筛分箱上设置有对苎麻种子进行定量下料的定量给料机构；

所述定量给料机构包括转动连接在筛分箱顶壁上的圆板，所述圆板的顶部贯穿开设有两个通孔，两个所述通孔的底部连通有出料管，所述料斗的底端延伸至筛分箱的内部，且与圆板的顶部平齐，所述筛分箱的内壁上固定有L型板，所述L型板上固定有限位环，所述限位环的底部开设有斜面，所述限位环的顶部与圆板的底部接触，两个所述出料管的底端均通过销轴转动连接有管盖，且销轴上固定有连接杆，所述连接杆的一端固定有圆球，所述圆球的外表面与限位环的底部和斜面接触，所述筛分箱的顶部设置有带动圆板进行180度间歇旋转的驱动组件。

优选的，所述驱动组件包括转动连接在筛分箱顶部的竖杆，所述竖杆上固定有半齿轮，所述筛分箱的顶部固定有L型座，所述L型座的顶部固定有电机一，所述电机一带动竖杆转动，所述圆板的顶部通过传动轴固定有全齿轮，所述全齿轮与半齿轮啮合。

优选的，所述筛分箱的一侧固定有横板，所述横板的一侧安装有多个气嘴，所述筛分箱的一侧固定有方框，所述方框的内部滑动连接有移动块，所述移动块的一侧固定有把手，所述移动块的另一侧为胶面，所述筛分箱的一侧连通有出风管。

优选的，所述筛分箱上与竖杆之间设置有风向调节机构，所述风向调节机构用于调节气嘴喷出的风的风向，所述风向调节机构包括固定在筛分箱顶部的方盒，所述方盒的内壁之间转动连接有转辊，所述转辊的表面开设有波浪槽，所述方盒的底部滑动连接有U型架，所述U型架的顶部延伸至方盒的内部，且U型架内壁的相对侧均固定有凸柱。

优选的，两个所述凸柱的相对端均延伸至波浪槽的内部，且凸柱在波浪槽内部滑动，所述U型架的底部延伸至筛分箱的内部，所述U型架的底部固定有齿条，所述筛分箱的内壁之间转动连接有转杆，所述转杆上固定有挡风板，所述转杆上固定有驱动齿轮，所述驱动齿轮与齿条啮合，所述竖杆与转辊的传动轴上均固定有皮带轮一，两个所述皮带轮一之间通过皮带一传动连接。

优选的，所述筛分箱上还设置有将定量下料后的苎麻种子进行均匀平铺在筛网上的平铺单元，所述平铺单元包括固定在筛分箱内壁一侧的L型台，所述L型台的一侧固定有两个固定座，两个所述固定座的相对侧之间固定有横杆，所述横杆上滑动连接有滑座，所述滑座的底部固定有立杆，所述立杆上滑动连接有滑块，所述滑块的一侧固定有推料板，所述筛分箱的一侧固定有电机二，所述电机二的输出端固定有方块。

优选的，所述方块的内表面滑动连接有滑杆，所述滑杆的一端固定有L型块，所述L型块的一侧与滑块的一侧转动连接，所述滑杆的外表面套设有弹簧一，所述弹簧一的一端与L型块的一侧固定，所述弹簧一的另一端与方块的一侧固定。

优选的，所述筛分箱的内壁上固定有四个底板，四个所述底板的顶部与筛网的底部之间均固定有弹簧二，所述筛分箱的内壁之间转动连接有两个驱动杆，两个所述驱动杆上均固定有凸轮，所述凸轮的外表面与筛网的底部接触挤压，两个所述驱动杆的一端均贯穿筛分箱并延伸至筛分箱的外部，两个所述驱动杆的一端均固定有皮带轮二，两个所述皮带轮二之间通过皮带二传动连接，所述筛分箱的一侧固定有安装板，所述安装板的顶部固定有电机三，所述电机三带动其中一个驱动杆转动，所述筛分箱的一侧滑动连接有接料盒。

本发明提供了一种苎麻种子精选筛分装置。与现有技术相比具备以下有益效果：

（1）通过定量给料机构的设置，实现了对苎麻种子的定量下料，避免了苎麻种子一次性下料过多，造成筛网过载，防止种子堆积在筛网上，能让筛网最大效率的筛除苎麻种子中的瘪粒、破碎粒、细小草籽、尘土等杂质，提升种子的筛选质量。

（2）通过气嘴与胶面的配合使用，在苎麻种子定量下料的过程中，气嘴吹出风对种子进行风选，将苎麻种子中的细小草籽、碎叶片、茎秆碎屑、尘土等杂质吹到胶面上进行粘附，避免了杂质在筛选中飞扬，提升了筛分的效率，通过风向调节机构的设置，在定量下料过程中，能及时调节改变吹风角度，使杂质能均匀地被吹到胶面上粘附，使苎麻种子中的细小杂质被筛除得更加充分，减少了筛分的时间。

（3）通过平铺单元的设置，在利用定量给料机构将苎麻种子下料在筛网顶部的左侧后，利用推料板的逆时针矩形轨迹移动，将筛网上的苎麻种子循环向右进行推料平铺，进一步提升筛分效率，增加筛分效果。



附图说明

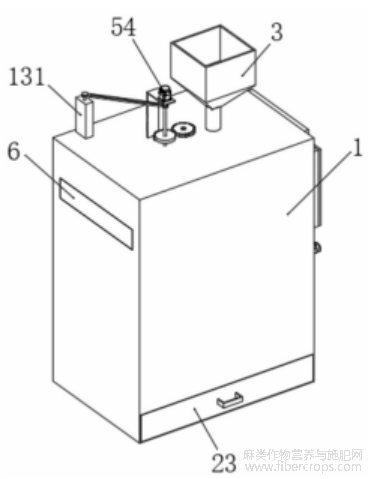

图1为本发明的外部结构立体图一；



图1

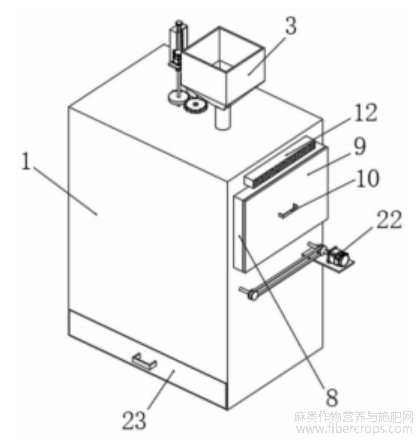

图2为本发明的外部结构立体图二；



图2

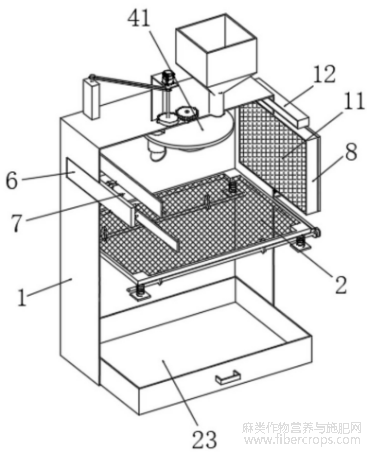

图3为本发明的筛分箱内部结构立体图；



图3

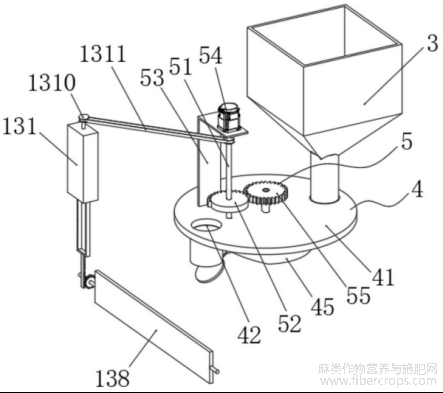

图4为本发明的定量给料机构和风向调节机构联动状态图；



图4

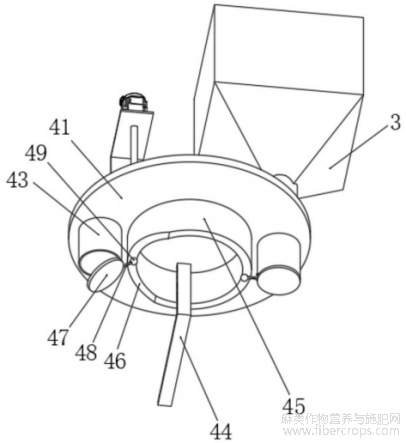

图5为本发明的定量给料机构仰视图；



图5

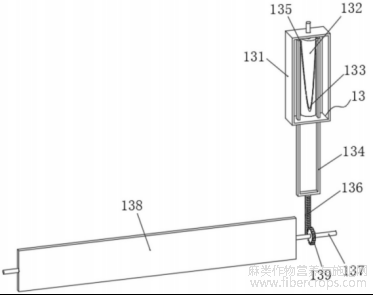

图6为本发明的风向调节机构立体图；



图6

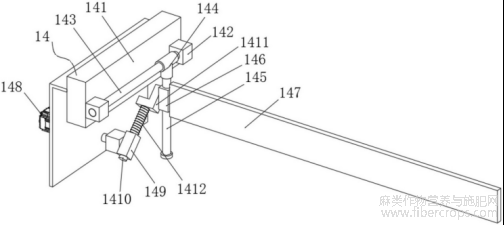

图7为本发明的平铺单元立体图；



图7

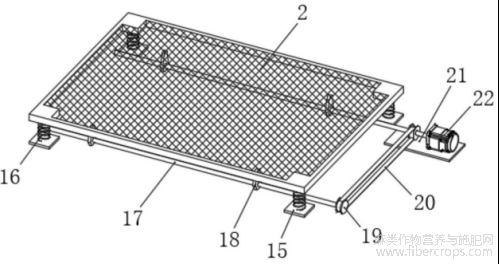

图8为本发明的局部结构立体图。



图8

图中：1、筛分箱；2、筛网；3、料斗；4、定量给料机构；5、驱动组件；6、横板；7、气嘴；8、方框；9、移动块；10、把手；11、胶面；12、出风管；13、风向调节机构；14、平铺单元；15、底板；16、弹簧二；17、驱动杆；18、凸轮；19、皮带轮二；20、皮带二；21、安装板；22、电机三；23、接料盒；41、圆板；42、通孔；43、出料管；44、L型板；45、限位环；46、斜面；47、管盖；48、连接杆；49、圆球；51、竖杆；52、半齿轮；53、L型座；54、电机一；55、全齿轮；131、方盒；132、转辊；133、波浪槽；134、U型架；135、凸柱；136、齿条；137、转杆；138、挡风板；139、驱动齿轮；1310、皮带轮一；1311、皮带一；141、L型台；142、固定座；143、横杆；144、滑座；145、立杆；146、滑块；147、推料板；148、电机二；149、方块；1410、滑杆；1411、L型块；1412、弹簧一。



具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明实施例提供三种技术方案，具体包括以下实施例：

实施例1

请参阅图1－图5，一种苎麻种子精选筛分装置，包括筛分箱1，筛分箱1的一侧开设有箱门，箱门的设置可在苎麻种子筛分完成后，打开箱门取出合格种子，箱门在图中未出，筛分箱1的内部设置有筛网2，筛网2振动时，可让苎麻种子中的瘪粒、破碎粒、秸秆碎屑、尘土等杂质筛下，合格的饱满大种子留在筛网2上，筛分箱1的顶部连通有料斗3，将苎麻种子倒入料斗3中，料斗3中的种子逐步填充进出料管43中进行落料，筛分箱1上设置有对苎麻种子进行定量下料的定量给料机构4；

定量给料机构4包括转动连接在筛分箱1顶壁上的圆板41，圆板41的顶部贯穿开设有两个通孔42，通孔42的设置，可让料斗3中的苎麻种子通过落入到出料管43中，圆板41每转动180度，料斗3得底端对准通孔42，两个通孔42的底部连通有出料管43，料斗3的底端延伸至筛分箱1的内部，且与圆板41的顶部平齐，筛分箱1的内壁上固定有L型板44，L型板44上固定有限位环45，L型板44的设置用于固定限位环45，限位环45的底部开设有斜面46，斜面46的设置，可让圆球49的高度升高，进而打开管盖47，限位环45的顶部与圆板41的底部接触，两个出料管43的底端均通过销轴转动连接有管盖47，圆球49转动至斜面46处时，管盖47受重力影响自动打开，出料管43中的苎麻种子进行落料，且销轴上固定有连接杆48，连接杆48的一端固定有圆球49，圆球49的外表面与限位环45的底部和斜面46接触，筛分箱1的顶部设置有带动圆板41进行180度间歇旋转的驱动组件5。

驱动组件5包括转动连接在筛分箱1顶部的竖杆51，竖杆51上固定有半齿轮52，筛分箱的顶部固定有L型座53，L型座53的顶部固定有电机一54，电机一54受外部开关控制，且与外部电源电性连接，电机一54带动竖杆51转动，圆板41的顶部通过传动轴固定有全齿轮55，全齿轮55与半齿轮52啮合，电机一54带动半齿轮52转动一圈，半齿轮52带动全齿轮55、圆板41转动半圈即180度。

通过定量给料机构4的设置，实现了对苎麻种子的定量下料，避免了苎麻种子一次性下料过多，造成筛网2过载，防止种子堆积在筛网2上，能让筛网2最大效率的筛除苎麻种子中的瘪粒、破碎粒、细小草籽、尘土等杂质，提升种子的选育质量。

筛分箱1的一侧固定有横板6，横板6的一侧安装有多个气嘴7，气嘴7通过气管与外部气泵连接，气泵启动后喷出气体，对苎麻种子进行风选，筛分箱1的一侧固定有方框8，方框8的内部滑动连接有移动块9，移动块9的一侧固定有把手10，移动块9的另一侧为胶面11，胶面11具有粘性，可粘附苎麻种子中的秸秆碎屑、尘土等细小杂质，拉动把手10，即可抽出移动块9，清理胶面11上的杂质，筛分箱1的一侧连通有出风管12，出风管12的设置，可让气嘴7吹出的风排出，同时出风管12上设置有细小滤网，避免秸秆碎屑、尘土等细小杂质被吹到外界。

实施例2

在实施例1的基础上，参见图6所示，筛分箱1上与竖杆51之间设置有风向调节机构13，风向调节机构13用于调节气嘴7喷出的风的风向，风向调节机构13包括固定在筛分箱1顶部的方盒131，方盒131的内壁之间转动连接有转辊132，转辊132的表面开设有波浪槽133，方盒131的底部滑动连接有U型架134，U型架134的顶部延伸至方盒131的内部，且U型架134内壁的相对侧均固定有凸柱135，转辊132旋转时，带动波浪槽133旋转，进而带动凸柱135在波浪槽133中上下滑动，进而带动U型架134进行上下往复移动。

两个凸柱135的相对端均延伸至波浪槽133的内部，且凸柱135在波浪槽133内部滑动，U型架134的底部延伸至筛分箱1的内部，U型架134的底部固定有齿条136，筛分箱1的内壁之间转动连接有转杆137，转杆137上固定有挡风板138，挡风板138在往复旋转时，会不停改变风向，转杆137上固定有驱动齿轮139，驱动齿轮139与齿条136啮合，竖杆51与转辊132的传动轴上均固定有皮带轮一1310，两个皮带轮一1310之间通过皮带一1311传动连接。

通过气嘴7与胶面11的配合使用，在苎麻种子定量下料的过程中，气嘴7吹出风对种子进行风选，将种子中的细小草籽、碎叶片、茎秆碎屑、尘土等杂质吹到胶面11上进行粘附，避免了杂质在筛选中飞扬，提升了筛分的效率，通过风向调节机构13的设置，在定量下料过程中，能及时调节改变吹风角度，使杂质能均匀地被吹到胶面11上粘附，使种子中的细小杂质被筛除得更加充分，减少了筛分的时间。

实施例3

在实施例2的基础上，参见图7?图8所示，筛分箱1上还设置有将定量下料后的苎麻种子进行均匀平铺在筛网2上的平铺单元14，平铺单元14包括固定在筛分箱1内壁一侧的L型台141，L型台141的一侧固定有两个固定座142，两个固定座142的相对侧之间固定有横杆143，横杆143上滑动连接有滑座144，滑座144的底部固定有立杆145，立杆145上滑动连接有滑块146，滑块146的一侧固定有推料板147，筛分箱1的一侧固定有电机二148，电机二148受外部开关控制，且与外部电源电性连接，电机二148的输出端固定有方块149，电机二148启动后带动推料板147进行逆时针矩形轨迹移动。

方块149的内表面滑动连接有滑杆1410，滑杆1410的一端固定有L型块1411，L型块1411的一侧与滑块146的一侧转动连接，滑杆1410的外表面套设有弹簧一1412，弹簧一1412的一端与L型块1411的一侧固定，弹簧一1412的另一端与方块149的一侧固定。

通过平铺单元14的设置，在利用定量给料机构4将种子下料在筛网2顶部的左侧后，利用推料板147的逆时针矩形轨迹移动，将筛网2上的苎麻种子循环向右进行推料平铺，进一步提升筛分效率，增加筛分效果。

筛分箱1的内壁上固定有四个底板15，四个底板15的顶部与筛网2的底部之间均固定有弹簧二16，筛分箱1的内壁之间转动连接有两个驱动杆17，两个驱动杆17上均固定有凸轮18，凸轮18在旋转时，可让筛网2进行上下振动，对苎麻种子进行筛分，凸轮18的外表面与筛网2的底部接触挤压，两个驱动杆17的一端均贯穿筛分箱1并延伸至筛分箱1的外部，两个驱动杆17的一端均固定有皮带轮二19，两个皮带轮二19之间通过皮带二20传动连接，筛分箱1的一侧固定有安装板21，安装板21的顶部固定有电机三22，电机三22受外部开关控制，且与外部电源电性连接，电机三22带动其中一个驱动杆17转动，电机三22的输出端通过联轴器与其中一个驱动杆17的一端固定，筛分箱1的一侧滑动连接有接料盒23，接料盒23用于收集筛除下来的瘪粒、破碎粒等杂质。

同时本说明书中未作详细描述的内容均属于本领域技术人员公知的现有技术。

工作时，将苎麻种子倒入料斗3中，进而部分种子通过通孔42进入到出料管43中暂存，启动电机一54，电机一54带动半齿轮52转动一圈，半齿轮52带动全齿轮55转动半圈，进而带动圆板41旋转180度，进而带动存有苎麻种子的出料管43转动至左侧，同时圆球49与斜面46接触滑动，管盖47受重力影响打开，出料管43的种子进行定量出料逐渐落到筛网2上，同时左侧的出料管43同步转动至右侧，圆球49与限位环45的底部滑动，进而使管盖47关闭，出料管43转动180度至料斗3的下方进行定量接料，在竖杆51转动的过程中同步带动转辊132转动，转辊132旋转时带动凸柱135在波浪槽133中上下滑动，进而带动U型架134、齿条136上下往复移动，进而带动驱动齿轮139和挡风板138进行正反往复旋转，启动气嘴7，使气嘴7喷出风，对出料下落的苎麻种子进行风选，将苎麻种子中的细小草籽、尘土等杂质吹走，并粘附在胶面11上，挡风板138在转动时，可调整吹风角度，可将杂质均匀地吹到胶面11上，当苎麻种子落到筛网2顶部左侧后，启动电机二148，电机二148带动方块149转动，进而带动滑块146在立杆145上上下滑动，进而使方块149在滑杆1410上滑动，并挤压压缩弹簧一1412，进而带动滑座144沿着横杆143左右滑动，最终带动推料板147进行逆时针矩形轨迹运动，循环将苎麻种子推向右侧平铺，启动电机三22，使电机三22带动凸轮18旋转，进而带动筛网2上下振动，进而对苎麻种子进行筛分，将其中的瘪粒、破碎粒筛下落到接料盒23中收集，打开筛分箱1上的箱门取出合格的苎麻种子即可。

以上对发明的实施例进行了详细说明，但所述内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围。凡依本发明申请范围所作的均等变化与改进等，均应仍归属于本发明的专利涵盖范围之内。



文章摘自国家发明专利，一种苎麻种子精选筛分装置，发明人：崔忠刚，张中华，杨燕，李萍，苟云，申请号：202510788585.6，申请日：2025.06.13
