摘 要：本发明涉及粘合剂技术领域，公开了一种剑麻抛光轮定型胶及其制备方法，其中，剑麻抛光轮定型胶由特定配方的醋丙乳液、硅溶胶、乙烯醋酸乙烯共聚物乳液和增稠剂复配而成，所述醋丙乳液由去离子水、醋酸乙烯酯、丙烯酸丁酯、甲基丙烯酸甲酯、丙烯酸、功能单体、复合乳化剂及氧化还原引发体系通过特定的预乳化?分步滴加工艺制备。本发明通过引入功能单体参与共聚，构建聚合物与剑麻纤维的化学桥联；通过复合硅溶胶，形成Si?O?Si无机网络并与有机聚合物链产生强氢键作用；通过添加VAE乳液，改善了胶膜的柔韧性和对植物纤维的浸润性，三者协同，形成稳定的互穿网络结构，解决传统定型胶耐温性差、耐磨性不足、环保性与性能难以兼顾的技术难题。
权利要求书
1.一种剑麻抛光轮定型胶，其特征在于，按质量份数计包括：醋丙乳液100份，硅溶胶5?20份，乙烯?醋酸乙烯共聚物乳液10?20份，以及增稠剂0.5?2份；所述醋丙乳液的原料包括：去离子水、醋酸乙烯酯、丙烯酸丁酯、甲基丙烯酸甲酯、丙烯酸、功能单体、阴离子乳化剂、非离子乳化剂、氧化剂，以及还原剂。
2.根据权利要求1所述的剑麻抛光轮定型胶，其特征在于，所述醋丙乳液的原料按质量份数计包括：去离子水100份；醋酸乙烯酯50?70份；丙烯酸丁酯1?6份；甲基丙烯酸甲酯1020份；丙烯酸1?3份；功能单体1?10份；阴离子乳化剂0.5?2份；非离子乳化剂0.1?2份；氧化剂0.1?0.2份；还原剂0.1?0.2份。
3.根据权利要求2所述的剑麻抛光轮定型胶，其特征在于，所述阴离子乳化剂为十二烷基硫酸钠、十二烷基苯磺酸钠、脂肪醇聚氧乙烯醚磺基琥珀酸单酯二钠和十二烷基二苯醚二磺酸钠中的一种或多种。
4.根据权利要求2所述的剑麻抛光轮定型胶，其特征在于，所述非离子乳化剂为烷基酚聚氧乙烯醚和脂肪醇聚氧乙烯醚中的一种或两种。
5.根据权利要求2所述的剑麻抛光轮定型胶，其特征在于，所述功能单体为硅烷偶联剂、丙烯酸羟丙酯和N?羟甲基丙烯酰胺中的一种或多种。
6.根据权利要求5所述的剑麻抛光轮定型胶，其特征在于，所述硅烷偶联剂为γ?甲基丙烯酰氧基丙基三甲氧基硅烷。
7.根据权利要求2所述的剑麻抛光轮定型胶，其特征在于，所述氧化剂为过硫酸钠、过硫酸铵和过硫酸钾中的一种或多种；所述还原剂为甲醛合次硫酸氢钠、亚硫酸氢钠中的一种或两种的混合物。
8.根据权利要求1所述的剑麻抛光轮定型胶，其特征在于，所述硅溶胶的粒径为10?30nm，固含量为20?40%；所述乙烯?醋酸乙烯共聚物乳液的醋酸乙烯酯含量为65?75%，固含量为45?55%。
9.根据权利要求1所述的剑麻抛光轮定型胶，其特征在于，所述增稠剂为聚丙烯酸类碱溶胀增稠剂或聚氨酯类缔合型增稠剂。
10.一种如权利要求1?9任一项所述剑麻抛光轮定型胶的制备方法，其特征在于，包括步骤：
醋丙乳液的制备：
预乳化：按配比将去离子水总质量的60?80%、醋酸乙烯酯、丙烯酸丁酯、甲基丙烯酸甲酯、丙烯酸、功能单体、阴离子乳化剂总质量的60?80%和非离子乳化剂加入预乳化釜中，在常温常压下以800?1500rpm的转速搅拌20?40分钟，得到均匀稳定的预乳化液；
种子聚合：向反应釜中加入剩余去离子水和剩余阴离子乳化剂，升温至78?82℃，然后加入所述预乳化液总质量的5?15%作为种子液，随后加入氧化剂总质量的40?60%和还原剂总质量的40?60%，在78?82℃下反应20?40分钟；
滴加聚合：将反应温度维持在75?80℃，同时开始向反应釜中滴加剩余的预乳化液，并同步滴加剩余的氧化剂和还原剂，控制滴加时间为240?300分钟；
后处理：滴加完成后，在75?80℃下保温40?60分钟，然后降温至45?55℃，出料，得到所述醋丙乳液；定型胶的复配：将所述醋丙乳液、硅溶胶、乙烯?醋酸乙烯共聚物乳液和增稠剂按配比在搅拌条件下混合均匀，即得所述剑麻抛光轮定型胶。
技术领域
本发明涉及粘合剂技术领域，特别涉及一种剑麻抛光轮定型胶及其制备方法。
背景技术
剑麻抛光轮是以天然剑麻纤维为主要原料，经梳理、铺网、浸胶、模压成型和固化而制成的研磨抛光工具，其广泛应用于金属、木材、石材等材料的表面精加工。定型胶作为赋予剑麻轮形状、结构强度和耐久性的关键材料，其性能直接决定了抛光轮的使用寿命、抛光精度及工作效率。目前，剑麻抛光轮定型主要依赖以下几类胶粘剂体系：
酚醛树脂：具有优异的耐热性和刚性，但存在明显缺陷：a)固化温度通常高达150℃以上，能耗高；b)固化后胶层脆性大，在高速抛光冲击下易产生微裂纹，导致纤维脱落；c)生产和使用过程中可能释放游离甲醛，环保压力大；
环氧树脂：粘接强度高，但成本高昂。溶剂型环氧树脂在固化过程中释放大量挥发性有机化合物（VOC），不符合绿色制造趋势；而水性环氧树脂在耐水性和耐高温湿热性能方面往往不足；
普通乳液型胶粘剂（如醋酸乙烯酯均聚乳液即白乳胶、VAE乳液）：环保无毒，操作简便，然而，其玻璃化转变温度（Tg）较低，耐热性差，在高速抛光产生的高温（局部可达120℃以上）环境下，胶膜易软化、发粘，导致剑麻纤维飞丝或脱落，不仅缩短轮体寿命，脱落的纤维和软化的胶料还会污染工件表面，造成发黑现象；此外，这类胶粘剂的硬度和耐磨性通常不足，难以承受长时间的磨耗。
归纳现有剑麻抛光轮定型胶技术的主要缺陷如下：耐温性与环保性的矛盾：高性能的酚醛、环氧树脂往往伴随高能耗或VOC问题，而环保的水性乳液则耐温性不达标；力学性能单一：高硬度的树脂韧性差，韧性好的乳液硬度低，难以同时满足抛光轮对硬而不脆、韧而不粘的综合力学要求；
与植物纤维的界面结合弱：大多数合成胶粘剂与极性剑麻纤维（富含羟基）的化学亲和力有限，主要依赖物理锚固，界面易受水汽、热等因素破坏，导致脱胶；工艺适应性差：现有胶粘剂粘度曲线、固化速度与剑麻纤维的浸渍、成型工艺匹配度不佳，影响生产效率和产品均一性。
因此，开发一种能同时满足高耐温（≥120℃）、高耐磨、高强度、环保无溶剂且与剑麻纤维界面结合优异的定型胶，成为提升剑麻抛光轮品质、推动行业技术升级的迫切需求。
发明内容
鉴于上述现有技术的不足，本发明的目的在于提供一种剑麻抛光轮定型胶及其制备方法，旨在解决现有剑麻抛光轮定型胶耐温性不足、耐磨性差、环保性不佳以及与剑麻纤维界面结合力弱的技术问题。
本发明的技术方案如下：一种剑麻抛光轮定型胶，其中，按质量份数计包括：醋丙乳液100份，硅溶胶5?20份，乙烯?醋酸乙烯共聚物乳液10?20份，以及增稠剂0.5?2份；所述醋丙乳液的原料包括：去离子水、醋酸乙烯酯、丙烯酸丁酯、甲基丙烯酸甲酯、丙烯酸、功能单体、阴离子乳化剂、非离子乳化剂、氧化剂，以及还原剂。
所述的剑麻抛光轮定型胶，其中，所述醋丙乳液的原料按质量份数计包括：去离子水100份；醋酸乙烯酯50?70份；丙烯酸丁酯1?6份；甲基丙烯酸甲酯10?20份；丙烯酸1?3份；功能单体1?10份；阴离子乳化剂0.5?2份；非离子乳化剂0.1?2份；氧化剂0.1?0.2份；还原剂0.1?0.2份。
所述的剑麻抛光轮定型胶，其中，所述阴离子乳化剂为十二烷基硫酸钠、十二烷基苯磺酸钠、脂肪醇聚氧乙烯醚磺基琥珀酸单酯二钠和十二烷基二苯醚二磺酸钠中的一种或多种。
所述的剑麻抛光轮定型胶，其中，所述非离子乳化剂为烷基酚聚氧乙烯醚和脂肪醇聚氧乙烯醚中的一种或两种。
所述的剑麻抛光轮定型胶，其中，所述功能单体为硅烷偶联剂、丙烯酸羟丙酯和N羟甲基丙烯酰胺中的一种或多种。
所述的剑麻抛光轮定型胶，其中，所述硅烷偶联剂为γ?甲基丙烯酰氧基丙基三甲氧基硅烷。
所述的剑麻抛光轮定型胶，其中，所述氧化剂为过硫酸钠、过硫酸铵和过硫酸钾中的一种或多种；所述还原剂为甲醛合次硫酸氢钠、亚硫酸氢钠中的一种或两种的混合物。
所述的剑麻抛光轮定型胶，其中，所述硅溶胶的粒径为10?30nm，固含量为20?40%；所述乙烯?醋酸乙烯共聚物乳液的醋酸乙烯酯含量为65?75%，固含量为45?55%。
所述的剑麻抛光轮定型胶，其中，所述增稠剂为聚丙烯酸类碱溶胀增稠剂或聚氨酯类缔合型增稠剂。
一种如本发明所述剑麻抛光轮定型胶的制备方法，其中，包括步骤：醋丙乳液的制备：
预乳化：按配比将去离子水总质量的60?80%、醋酸乙烯酯、丙烯酸丁酯、甲基丙烯酸甲酯、丙烯酸、功能单体、阴离子乳化剂总质量的60?80%和非离子乳化剂加入预乳化釜中，在常温常压下以800?1500rpm的转速搅拌20?40分钟，得到均匀稳定的预乳化液；
种子聚合：向反应釜中加入剩余去离子水和剩余阴离子乳化剂，升温至78?82℃，然后加入所述预乳化液总质量的5?15%作为种子液，随后加入氧化剂总质量的40?60%和还原剂总质量的40?60%，在78?82℃下反应20?40分钟；
滴加聚合：将反应温度维持在75?80℃，同时开始向反应釜中滴加剩余的预乳化液，并同步滴加剩余的氧化剂和还原剂，控制滴加时间为240?300分钟；
后处理：滴加完成后，在75?80℃下保温40?60分钟，然后降温至45?55℃，出料，得到所述醋丙乳液；
定型胶的复配：将所述醋丙乳液、硅溶胶、乙烯?醋酸乙烯共聚物乳液和增稠剂按配比在搅拌条件下混合均匀，即得所述剑麻抛光轮定型胶。
有益效果：本发明提供的剑麻抛光轮定型胶，通过上述精巧的配方设计和制备工艺，实现了以下显著的技术进步，卓越的耐高温性能：玻璃化转变温度（Tg）可达45℃以上，长期使用温度超过130℃，远高于普通VAE或白乳胶（约90℃），有效解决了抛光轮在高速高温作业下胶层软化、纤维脱落的问题；优异的耐磨性和长寿命：复合胶层的磨耗量低至0.03g以下，抛光轮使用寿命从行业平均的45小时大幅提升至80小时以上；超高粘接强度与界面稳定性：拉剪强度达到8.5MPa以上，且常温放置或湿热老化后强度保持率高（>98%），这得益于硅烷偶联剂的化学键桥和硅溶胶的物理互锁双重作用；优异的环保性：整个体系以去离子水为分散介质，无甲醛、无有机溶剂挥发，符合最严格的环保法规；良好的工艺适应性：粘度可调，对剑麻纤维浸润速度快、渗透深，适用于现有的浸胶、辊涂、喷涂等多种施胶工艺，固化温度要求低（100?120℃即可），节能降耗；综合抛光效果好：制成的剑麻轮抛光工件表面光洁度高，无发黑污染现象。
附图说明
图1为本发明提供的一种剑麻抛光轮定型胶的制备方法流程图。
图1
图2为实施例1与对比例1中定型胶制得的剑麻抛光轮打磨1小时磨损程度对比图，其中，左侧白色为实施例1对应剑麻抛光轮打磨后状态，无发黑，耐温性好；右侧为对比例1对应剑麻抛光轮打磨后状态，出现发黑，耐温差，磨损较大。
图2
具体实施方式
本发明提供一种剑麻抛光轮定型胶及其制备方法与应用，为使本发明的目的、技术方案及效果更加清楚、明确，以下对本发明进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。
本发明提供一种剑麻抛光轮定型胶，所述剑麻抛光轮定型胶按质量百分比计包括：醋丙乳液100份，硅溶胶5?20份，乙烯?醋酸乙烯共聚物乳液10?20份，以及增稠剂0.5?2份；所述醋丙乳液的原料包括：去离子水、醋酸乙烯酯、丙烯酸丁酯、甲基丙烯酸甲酯、丙烯酸、功能单体、阴离子乳化剂、非离子乳化剂、氧化剂，以及还原剂。
本实施例提供的剑麻抛光轮定型胶体系并非简单物理共混，而是通过分子设计实现了有机相与无机相、刚性链段与柔性链段、化学键合与物理缠结的多层次协同，其中，醋丙乳液作为体系的基础粘接树脂和连续相，提供主要的成膜性和粘接力；硅溶胶作为无机增强相和耐温改性剂，均匀分散于聚合物基质中；乙烯?醋酸乙烯共聚物乳液作为柔性改性剂和浸润促进剂；增稠剂用于调节体系流变性能，满足浸胶工艺要求。
具体来讲，硅溶胶是纳米级SiO2颗粒在去离子水中的分散体，具有巨大的比表面积和丰富的表面硅羟基（Si?OH），其应用在剑麻抛光轮定型胶中具有如下作用：
作为耐温骨架：在固化过程中，硅溶胶颗粒间以及颗粒与聚合物链上的极性基团（如?COOH、?OH）间形成密集的氢键网络；在受热时，此无机氢键网络比有机分子链更稳定，能有效抑制聚合物链的热运动，从而大幅提升胶粘剂的热变形温度和高温强度保持率；
耐磨增强：高硬度的纳米SiO2颗粒均匀分散在相对较软的聚合物基体中，起到硬质填充和承载作用，显著提高胶膜的表面硬度和耐摩擦性能；
界面强化与渗透：纳米尺度的硅溶胶颗粒能够渗入剑麻纤维表面的微孔和缝隙（剑麻纤维平均孔径10?20μm），其表面的Si?OH与纤维的?OH形成强氢键，并通过毛细作用实现机械互锁，极大增强了胶粘剂与纤维的物理结合；
催化交联：硅溶胶表面的酸性Si?OH可对羧基与硅烷偶联剂甲氧基之间的缩合反应起到一定的催化作用，促进交联网络的形成。
本实施例硅溶胶用量为5?20份，过少，增强效果不明显；过多，则可能因颗粒团聚导致胶层脆性增大，且粘度急剧上升影响工艺。作为举例，所述硅溶胶的粒径为10?30nm，固含量为20?40%，但不限于此。
在本实施例中，VAE乳液是醋酸乙烯与乙烯的共聚物，所述乙烯?醋酸乙烯共聚物乳液的醋酸乙烯酯含量为65?75%，固含量为45?55%，乙烯链段的引入使其具有更低的成膜温度、更好的柔韧性和耐水性，其应用在剑麻抛光轮定型胶中具有如下作用：
增韧与应力分散：VAE胶膜具有优异的柔韧性和弹性，可以与较硬的醋丙?硅溶胶复合体系形成海岛结构或互穿网络，吸收和分散抛光过程中产生的冲击能和剪切应力，防止裂纹扩展，提高胶层的疲劳寿命；
改善浸润与铺展：VAE乳液对多孔、粗糙的植物纤维表面具有极佳的润湿性和渗透性，能快速填充纤维间的空隙，确保胶粘剂与纤维的充分接触，为后续的化学键合和物理锚固奠定基础；
低温性能：改善胶粘剂在低温环境下的柔韧性，防止脆裂。
本实施例提供的VAE乳液与醋丙乳液相容性好，两者共混成膜时，聚合物链相互缠结，同时，VAE链段上的醋酸酯基、醋丙链段上的羧基、硅溶胶的硅羟基三者之间可形成广泛的氢键，构建了一个刚柔并济、有机无机交织的三维互穿网络，该网络结构是本实施例剑麻抛光轮定型胶同时获得高硬度、高韧性和高耐热性的核心。
在本实施例中，增稠剂用于精确控制定型胶的粘度（通常目标为5000?15000mPa·s@25℃）。合适的粘度确保剑麻纤维束在浸胶时能充分、均匀地吸附胶液，既不会吸附胶液不足导致缺胶，也不会因带胶量过多而滴淌、造成浪费和污染。作为举例，所述增稠剂为聚丙烯酸类碱溶胀增稠剂或聚氨酯类缔合型增稠剂，但不限于此。
在一些实施方式中，所述醋丙乳液的原料按质量份数计包括：去离子水100份；醋酸乙烯酯50?70份；丙烯酸丁酯1?6份；甲基丙烯酸甲酯10?20份；丙烯酸1?3份；功能单体1?10份；阴离子乳化剂0.5?2份；非离子乳化剂0.1?2份；氧化剂0.1?0.2份；还原剂0.1?0.2份。
纯聚醋酸乙烯酯（PVAc）乳液（白乳胶）成本低、粘接性好，但耐水性差、Tg低（约28℃）、抗蠕变差，通过引入丙烯酸酯类单体共聚，可显著改善其性能，本实施例选择醋酸乙烯酯（VAc）、丙烯酸丁酯（BA）、甲基丙烯酸甲酯（MMA）、丙烯酸（AA）及功能单体进行多元共聚。
具体来讲，醋酸乙烯酯（50?70份）作为本实施例醋丙乳液中的主要单体，提供基本的粘接性能和成本优势，其含量决定聚合物的柔韧性和成本，含量过低则成本上升且初粘性下降，过高则耐热性不足；
丙烯酸丁酯（1?6份）作为软单体，其均聚物Tg为?54℃，少量引入可对内增塑，改善胶膜的柔韧性和抗冲击性，防止胶层过于硬脆，但过量会显著降低胶层的硬度、耐热性和耐磨性；甲基丙烯酸甲酯（10?20份）作为硬单体，其均聚物Tg为105℃，其核心作用有三：a)大幅提升耐热性：与VAc共聚可有效提高共聚物的Tg；b)显著改善抗吸潮性：VAc均聚物吸潮率高，MMA的疏水甲基侧链能有效阻挡水分子侵入聚合物链，将胶膜的平衡吸水率从纯PVAc的约40%降低至5%以下；c)提高表面硬度和光泽度：有利于抛光后工件获得光亮表面；
丙烯酸（1?3份）作为功能性单体，其羧基（?COOH）作用重大：a)提供交联点，可与后续添加的硅溶胶表面羟基、功能单体的官能团等发生反应；b)提高乳液稳定性（通过空间位阻和静电斥力）；c)增强与极性基材（如剑麻纤维）的氢键作用；
功能单体（1?10份），所述功能单体为硅烷偶联剂、丙烯酸羟丙酯和N?羟甲基丙烯酰胺中的一种或多种。优选为含双键的硅烷偶联剂（如γ?甲基丙烯酰氧基丙基三甲氧基硅烷），其作用是作为分子桥：一端的乙烯基参与乳液共聚，成为聚合物链的一部分；另一端的甲氧基（?OCH3）在固化过程中水解成硅醇（?Si?OH），既可与其他硅醇缩合形成Si?O?Si网络，也可与剑麻纤维表面的羟基（?OH）发生缩合反应形成牢固的Si?O?C共价键，这是实现高强度界面化学结合的关键；
复合乳化剂体系（阴离子+非离子）：采用阴离子乳化剂（如十二烷基硫酸钠，提供静电稳定）与非离子乳化剂（如OP?10，提供空间位阻稳定）复配，可在较宽的pH、温度和电解质浓度范围内保持乳液聚合过程及最终产品的稳定性，尤其有利于耐受后续硅溶胶（通常呈碱性）的加入。作为举例，所述阴离子乳化剂为十二烷基硫酸钠、十二烷基苯磺酸钠、脂肪醇聚氧乙烯醚磺基琥珀酸单酯二钠和十二烷基二苯醚二磺酸钠中的一种或多种，但不限于此；所述非离子乳化剂为烷基酚聚氧乙烯醚和脂肪醇聚氧乙烯醚中的一种或两种，但不限于此；
氧化还原引发体系：可在相对较低的温度（75?80℃）下产生自由基，实现温和、均匀的聚合，避免高温导致的爆聚和单体挥发，有利于形成分子量分布均匀的聚合物；作为举例，所述氧化剂为过硫酸钠、过硫酸铵和过硫酸钾中的一种或多种；所述还原剂为甲醛合次硫酸氢钠、亚硫酸氢钠中的一种或两种的混合物，但不限于此。
在一些实施方式中，还提供一种如本发明所述剑麻抛光轮定型胶的制备方法，如图1所示，其包括步骤：
醋丙乳液的制备：
S10、预乳化：按配比将去离子水总质量的60?80%、醋酸乙烯酯、丙烯酸丁酯、甲基丙烯酸甲酯、丙烯酸、功能单体、阴离子乳化剂总质量的60?80%和非离子乳化剂加入预乳化釜中，在常温常压下以800?1500rpm的转速搅拌20?40分钟，得到均匀稳定的预乳化液；
S20、种子聚合：向反应釜中加入剩余去离子水和剩余阴离子乳化剂，升温至78?82℃，然后加入所述预乳化液总质量的5?15%作为种子液，随后加入氧化剂总质量的40?60%和还原剂总质量的40?60%，在78?82℃下反应20?40分钟；
S30、滴加聚合：将反应温度维持在75?80℃，同时开始向反应釜中滴加剩余的预乳化液，并同步滴加剩余的氧化剂和还原剂，控制滴加时间为240?300分钟；
S40、后处理：滴加完成后，在75?80℃下保温40?60分钟，然后降温至45?55℃，出料，得到所述醋丙乳液；
S50、定型胶的复配：将所述醋丙乳液、硅溶胶、乙烯?醋酸乙烯共聚物乳液和增稠剂按配比在搅拌条件下混合均匀，即得所述剑麻抛光轮定型。
具体来讲，本实施例剑麻抛光轮定型胶的制备分为两步：首先是功能化醋丙乳液的合成，然后是各组分的复配，其中，醋丙乳液的制备采用预乳化+种子聚合+半连续滴加工艺，该工艺的优势在于：预乳化：将所有单体、乳化剂和去离子水预先混合乳化，形成单体液滴细小且均匀的乳液，保证了后续聚合反应的均匀性，有利于获得分子量分布窄、性能稳定的聚合物；种子聚合：先引发少量预乳化液聚合，形成乳胶粒种子，这有助于控制乳胶粒的成核过程，获得粒径均一的乳液；半连续滴加：剩余的预乳化液与引发剂同步缓慢滴加，使反应体系中单体浓度始终维持在较低水平，这有效抑制了自由基间的链终止反应，有利于生成高分子量的聚合物，同时能更好地控制聚合热，防止爆聚，是工业化生产安全、稳定实施的关键。各组分的复配：在<55℃的低温条件下将硅溶胶、VAE乳液、增稠剂加入醋丙乳液，低温可避免硅溶胶因高温加速凝胶化，也防止残留单体或引发剂在复配过程中发生不必要的副反应。
本发明提供的剑麻抛光轮定型胶，通过上述精巧的配方设计和制备工艺，实现了以下显著的技术进步：卓越的耐高温性能：玻璃化转变温度（Tg）可达45℃以上，长期使用温度超过130℃，远高于普通VAE或白乳胶（约90℃），有效解决了抛光轮在高速高温作业下胶层软化、纤维脱落的问题；优异的耐磨性和长寿命：复合胶层的磨耗量低至0.03g以下，抛光轮使用寿命从行业平均的45小时大幅提升至80小时以上；超高粘接强度与界面稳定性：拉剪强度达到8.5MPa以上，且常温放置或湿热老化后强度保持率高（>98%），这得益于硅烷偶联剂的化学键桥和硅溶胶的物理互锁双重作用；优异的环保性：整个体系以去离子水为分散介质，无甲醛、无有机溶剂挥发，符合最严格的环保法规；良好的工艺适应性：粘度可调，对剑麻纤维浸润速度快、渗透深，适用于现有的浸胶、辊涂、喷涂等多种施胶工艺，固化温度要求低（100?120℃即可），节能降耗；综合抛光效果好：制成的剑麻轮抛光工件表面光洁度高，无发黑污染现象。
以下结合实施例对本发明作进一步说明，但是下述实施例只是用于对本发明的内容进行阐述，而不是限制，因此在与本发明的权利要求书相当的含义和范围内的任何改变，都应认为是包括在权利要求书的范围内。
实施例1
一种剑麻抛光轮定型胶，其配方按质量份计包括：醋丙乳液100份，硅溶胶（固含量30%，粒径20nm）10份，乙烯?醋酸乙烯共聚物乳液（醋酸乙烯含量70%，固含量50%）15份，以及增稠剂（ASE?60）1份；其中，醋丙乳液按质量份计包括：
去离子水100份；醋酸乙烯酯（VAc）60份；丙烯酸丁酯（BA）3份；甲基丙烯酸甲酯（MMA）15份；丙烯酸（AA）2份；γ?甲基丙烯酰氧基丙基三甲氧基硅烷（KH?570）2份；阴离子乳化剂十二烷基硫酸钠（SDS）1份；非离子乳化剂烷基酚聚氧乙烯醚（OP?10）0.5份；氧化剂过硫酸钠（NaPS）0.15份；还原剂亚硫酸氢钠（NaHSO3）0.15份。
其制备方法包括以下步骤：醋丙乳液的制备：
a.预乳化：按配比将80份去离子水、醋酸乙烯酯、丙烯酸丁酯、甲基丙烯酸甲酯、丙烯酸、功能单体、0.8份SDS和OP?10加入预乳化釜中，在25℃、1200rpm转速下搅拌30分钟，得到乳白色均匀的预乳化液A；
b.种子聚合：向装有搅拌器、冷凝管、温度计和滴液装置的四口反应釜中，加入20份去离子水和0.2份SDS，开启搅拌并升温至80℃，加入预乳化液A总质量的10%，然后同时加入50%用量的NaPS（溶于5份水）和50%用量的NaHSO3（溶于5份水），保持80℃反应30分钟，体系呈现蓝光，表明种子乳胶粒形成；
c.滴加聚合：将反应温度调至78℃，开始同时滴加剩余的90%预乳化液A，以及剩余的50%NaPS水溶液和50%NaHSO3水溶液，控制滴加速度，使总滴加时间约为270分钟，滴加期间维持温度在78±1℃；
d.后处理：滴加完毕后，在78℃下继续保温50分钟。然后通冷却水降温至50℃，过滤出料，得到固含量约为45%的功能化醋丙乳液B；
定型胶的复配：取100份醋丙乳液B置于搅拌釜中，在300rpm搅拌下，依次缓慢加入10份硅溶胶、15份VAE乳液。加料完毕后，提高转速至600rpm，搅拌20分钟使其混合均匀；最后，在持续搅拌下缓慢加入用适量水预稀释的1份增稠剂ASE?60，调节体系粘度至约10000mPa·s（25℃），即得剑麻抛光轮定型胶C1。
实施例2
一种剑麻抛光轮定型胶，其配方组成与实施例1相比，区别在于将VAc用量调整为70份，MMA用量调整为10份，以考察硬单体比例降低的影响，其余成分与制备工艺均与实施例1相同，制得剑麻抛光轮定型胶C2。
实施例3
一种剑麻抛光轮定型胶，其配方组成与实施例1相比，区别在于仅硅溶胶用量增加至20份，以考察无机增强相含量增大的影响，其余成分与制备工艺均与实施例1相同，制得剑麻抛光轮定型胶C3。
对比例1（市售乳白胶Ⅰ型（RF601））
使用市售聚醋酸乙烯酯乳液（固含量约45%，Tg约28℃）作为定型胶，标记为D1，该产品不含MMA、功能单体、硅溶胶、VAE等改性成分，代表最基础的现有技术。
对比例2（无硅烷偶联剂KH?570）
一种剑麻抛光轮定型胶，其配方组成与实施例1相比，区别在于醋丙乳液制备时不添加KH?570功能单体，制得定型胶D2。
对比例3（无硅溶胶）
一种剑麻抛光轮定型胶，其配方组成与实施例1相比，区别在于在定型胶的复配时不添加硅溶胶，制得定型胶D3。
对比例4（无VAE乳液）
一种剑麻抛光轮定型胶，其配方组成与实施例1相比，区别在于在定型胶的复配时不添加VAE乳液，制得定型胶D4。
对比例5（MMA用量过低）
一种剑麻抛光轮定型胶，其配方组成与实施例1相比，区别在于将MMA用量从15份改为2份，同时将减少的13份质量用等量的VAc补足（即VAc变为73份），制得定型胶D5。
对比例6（硅溶胶与醋丙乳液简单物理混合）
本对比例旨在验证原位聚合引入功能单体与后添加硅溶胶协同的重要性。具体方法：先按照对比例2（无KH?570）的配方和工艺制备醋丙乳液；然后，在复配阶段，不仅加入硅溶胶、VAE和增稠剂，还额外加入占乳液总质量2%的KH?570（直接加入，不参与聚合），搅拌混合均匀后制得定型胶D6。此配方中各组分的最终含量与实施例1完全相同，但KH?570未参与共聚，仅是物理混入。
对实施例1?3以及对比例1?6制备的定型胶进行胶膜性能以及模拟剑麻轮性能测试，其中，胶膜性能：将各定型胶流延成膜，室温干燥7天后，再于100℃烘箱中固化2小时，制得厚度约0.5mm的胶膜。
磨耗量：按GB/T 1768?2006标准，用Taber磨耗试验机测试（CS?10砂轮，1000g负载，1000转），计算质量损失。
应用性能（模拟剑麻轮）：制备试样，将相同规格的剑麻纤维毡浸渍于各定型胶中，控制上胶量一致（干胶含量占纤维质量的30%），取出后于100℃下模压成型为标准圆片状试样，再于120℃后固化2小时。
拉剪强度：将两片试样用对应定型胶粘接，固化后按GB/T 7124?2008标准测试。
耐温性：将固化后的剑麻轮试样置于130℃烘箱中静态放置24小时，取出冷却后观察表面状态（是否发粘、粉化）并测试残余拉剪强度，计算强度保持率。
实际抛光寿命：将各定型胶制成的标准剑麻抛光轮安装在固定抛光机上，以恒定压力和转速抛光304不锈钢板，记录直至抛光轮直径磨损超过15%或出现严重飞丝、工件发黑的时间，作为使用寿命。
上述性能测试结果如表1所示。

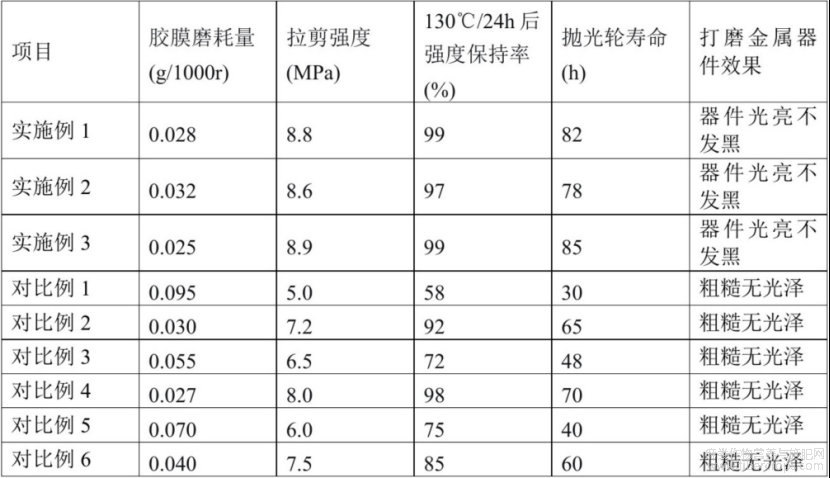

表1性能测试结果
表1的性能测试数据有力地证明了本发明技术方案（实施例1?3）的显著效果，与所有对比例相比，本发明产品在耐高温性、粘接强度、耐磨性和使用寿命等核心指标上实现了全方位的显著提升。作为传统技术代表的对比例1（市售普通白乳胶），其各项性能均处于最低水平。相比之下，本发明实施例产品将拉剪强度从5.0MPa提升至8.6?8.9MPa（提升70%以上），将130℃热老化后的强度保持率从58%提升至97?99%，将抛光轮使用寿命从30小时大幅延长至78?85小时（提升160%以上），并将胶膜磨耗量降低了约65?75%，这标志着本发明成功突破了传统水性胶粘剂在高端工业应用中的性能瓶颈。上述数据还说明本发明并非依赖单一组分的增强，而是通过醋丙乳液基体、硅溶胶、VAE乳液和功能单体的精密配伍与工艺结合，产生了协同效应，任何一个关键组分的缺失（如对比例2?4）或配比不当（如对比例5），或关键工艺的变更（如对比例6），都会导致综合性能出现不同程度的显著下降，这反向印证了本发明完整技术方案的必要性与创新性。本发明成功解决了胶粘剂硬则脆、软则粘的传统矛盾，实施例在获得高硬度（表现为低磨耗量、高拉剪强度）的同时，依然保持了优异的韧性（通过VAE增韧）和界面稳定性，从而在严苛的抛光工况下实现了长寿命和高质量的表面处理效果（器件光亮不发黑）。
具体来讲，从表1数据可以看出，对比例1（乳白胶Ⅰ型（RF601））的性能表现：所有测试指标均较差，耐热老化后强度保持率仅58%，使用寿命仅30小时，磨耗量高达0.095g。
机理分析：该对比例是纯聚醋酸乙烯酯（PVAc）均聚物，其分子链极性大，含有大量酯基，易与水分子形成氢键，导致平衡吸水率极高（通常>30%）；高吸水率使其在潮湿环境或受热时（水起到增塑剂作用）力学强度急剧下降；其玻璃化转变温度（Tg）低（约28℃），在抛光产生的高温（>120℃）下，聚合物链段运动剧烈，胶膜严重软化、发粘，丧失对纤维的束缚力，导致飞丝和工件发黑。同时，PVAc与剑麻纤维之间仅依靠较弱的物理吸附和有限的氢键结合，界面结合力弱，且本身硬度低、不耐磨。因此，它集中体现了传统水性胶粘剂在耐温、耐水、耐磨和界面结合方面的固有缺陷，是本发明旨在超越和替代的对象。
从表1数据可以看出，对比例2（无硅烷偶联剂KH?570）的性能表现：拉剪强度（7.2MPa）显著低于实施例1（8.8MPa），下降了约18%；抛光轮寿命（65h）也明显缩短；其耐老化保持率（92%）尚可。这说明，KH?570在本发明中扮演“分子桥”的关键角色。其分子一端的乙烯基参与共聚，将硅氧烷结构单元化学键合到聚合物主链上；另一端的甲氧基在固化过程中水解为硅羟基，既能与硅溶胶的硅羟基缩合，更能与剑麻纤维表面的羟基（?OH）发生缩合反应，形成牢固的Si?O?C共价键。缺少KH?570，意味着胶粘剂与纤维之间丧失了这种高强度、耐水耐热的化学键连接，主要依赖物理机械互锁和氢键，导致界面结合强度大幅降低。此外，键合在聚合物链上的硅氧烷结构还能提高聚合物的疏水性，降低吸水率。因此，对比例2的强度和耐久性下降，直接证明了功能单体通过化学键合强化界面的核心作用。
从表1数据可以看出，对比例3（无硅溶胶）的性能表现：耐热性显著变差（强度保持率72%），耐磨性恶化（磨耗量0.055g），拉剪强度（6.5MPa）较低，寿命（48h）大幅缩短。这说明，硅溶胶在本发明中提供三重关键作用：无机耐温骨架、硬质耐磨填料、界面物理增强剂。耐温性：纳米SiO2颗粒表面丰富的硅羟基与聚合物链上的羧基、羟基等形成密集的氢键网络，该无机网络的热稳定性远高于有机聚合物链，在受热时能有效“钉扎”和抑制聚合物链的运动，从而显著提高胶膜的热变形温度和高温模量，这是耐热老化性能提升的主因；耐磨性：高硬度的纳米SiO2颗粒均匀分散在聚合物基体中，直接承担摩擦载荷，极大提升了胶膜的表面硬度和抗划伤能力；界面与强度：纳米颗粒能渗透到剑麻纤维的微孔中，产生锚栓效应，增强物理互锁；同时其表面硅羟基与纤维羟基形成强氢键，增强界面相互作用。缺失硅溶胶，等于失去了无机增强相，胶粘剂体系变回普通的有机聚合物共混物，其耐热性、硬度和对纤维的物理锚固能力自然回归到较低水平。
从表1数据可以看出，对比例4（无VAE乳液）的性能表现为：拉剪强度（8.0MPa）尚可，耐热保持率（98%）优秀，磨耗量（0.027g）很低，但抛光轮寿命（70h）明显低于实施例1（82h）。这说明，VAE乳液在本发明中主要起增韧剂和浸润剂的作用，VAE分子链中的乙烯链段赋予其优异的柔韧性和弹性；在由较硬的醋丙?硅溶胶构成的连续相中，VAE可以形成分散的“海岛”或共同构建互穿网络（IPN），当胶层受到抛光作业中反复的冲击和剪切应力时，柔性的VAE相能够通过形变吸收和分散能量，阻止微裂纹的萌生与扩展，从而提高胶层的断裂韧性和抗疲劳性能。对比例4由于缺乏这种增韧机制，胶层偏脆，在长期动态负载下更容易产生内部损伤并累积，导致提前失效，因此寿命缩短；VAE乳液对多孔、粗糙表面的润湿性极佳，能促进胶液对剑麻纤维束的快速、深度渗透，确保更均匀、更牢固的粘接基础。
从表1数据可以看出，对比例5（MMA用量过低）的性能表现为：各项性能全面劣化：强度保持率（75%）、拉剪强度（6.0MPa）、耐磨性（0.070g）、寿命（40h）均远不及实施例。这说明甲基丙烯酸甲酯（MMA）作为“硬单体”，是提升本发明产品刚性、耐热性和耐水性的核心组分；MMA均聚物Tg高达105℃，将其与VAc共聚，能有效抬高共聚物的整体Tg，这是耐热性的基础；MMA的侧链是疏水的甲基，当其在聚合物链中达到一定比例时，能在分子链周围形成有效的疏水屏蔽层，极大阻碍水分子向聚合物内部的扩散与渗透，从而将胶膜的平衡吸水率从纯PVAc的40%降至5%以下，低吸水率是保持高温下强度稳定和耐老化性能的关键；MMA贡献了链段的刚性，提高了胶膜的硬度和抗压模量。对比例5中MMA用量仅为2份（远低于10?20份的优化范围），导致共聚物性质更接近PVAc，因此其耐热、抗潮、坚硬的特性丧失，性能向对比例1靠拢，但略好于纯PVAc（因仍有少量BA和AA）。
从表1数据可以看出，对比例6（KH?570物理混入，非共聚）的性能表现为：其性能（强度7.5MPa，保持率85%，磨耗0.040g，寿命60h）介于实施例1和对比例2之间，但明显劣于实施例1。此对比例的设计极具说服力，它揭示了原位化学共聚与简单物理共混的本质区别及重要性。在实施例1中，KH?570通过双键参与聚合，其硅烷氧基团被均匀、牢固地化学键合在聚合物链的特定位置，成为聚合物的固有部分。在固化时，这些“预设的”反应位点可以高效、定向地与纤维表面反应；在对比例6中，KH?570作为小分子物理分散在体系中，可能存在分布不均、易迁移至表面或相界面等问题。虽然它也能与纤维和硅溶胶反应，但由于未与聚合物主链化学连接，它无法将庞大的聚合物链“锚定”在纤维上。它更像是一个独立的“小分子胶水”存在于界面区，其连接效率和承载能力远低于通过化学键与整个聚合物网络连为一体的“锚点”。因此，对比例6的性能优于完全无KH?570的对比例2（证明物理添加也有一定作用），但显著逊于KH?570参与共聚的实施例1。这强有力地证明了将功能单体通过共聚方式引入聚合物链这一权利要求的创造性和必要性，是实现高强度、高耐久界面的最优工艺路径。
图2是实施例1与对比例1中定型胶制得的剑麻抛光轮打磨1小时后的磨损程度对比图。结果描述：图中左侧（标注为白色或对应实施例1）的剑麻轮，经打磨后形态保持相对完整，磨损均匀，且其打磨下的金属工件表面光亮，无发黑痕迹。图中右侧（对应对比列1）的剑麻轮，则出现明显的纤维脱落、结构松散，甚至可能伴有胶料焦化黏附，其打磨下的工件表面可见深色条纹或整体发暗（发黑）。
该对比图直观、形象地展示了本发明定型胶在耐高温性和耐磨性方面的核心优势。耐高温性：在高速抛光产生的高温下，对比例1（普通白乳胶）的胶膜发生严重软化、发粘甚至热降解。软化的胶料无法有效束缚剑麻纤维，导致“飞丝”；同时，粘稠、降解的胶料与脱落的纤维会污染高温的金属表面，在摩擦氧化作用下，形成可见的“发黑”现象。而实施例1的胶膜由于含有MMA和硅溶胶构建的耐热网络，在同等高温下仍能保持足够的硬度和形态稳定，从而避免了胶料软化污染和纤维异常脱落，保证了工件表面的光洁。耐磨性与结构完整性：对比例1的胶膜硬度和耐磨性差，导致其不仅自身磨损快，而且对纤维的握持力在摩擦中迅速衰减，造成轮体结构崩塌式损坏（纤维成片脱落）。实施例1的胶膜硬度高、耐磨性好，且与纤维结合牢固（化学键+物理互锁），因此磨损模式是均匀、渐进式的，轮体结构在测试期间保持完整，表现出更长的使用寿命和稳定的抛光效果。图2是表1中性能数据（如磨耗量、寿命、工件效果）的视觉化实证，生动地体现了本发明定型胶如何通过解决传统胶粘剂的热软化和耐磨性差两大痛点，最终实现了提升抛光轮寿命和保障抛光质量的双重目标。
应当理解的是，本发明的应用不限于上述的举例，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，所有这些改进和变换都应属于本发明所附权利要求的保护范围。
文章摘自国家发明专利，一种剑麻抛光轮定型胶及其制备方法，发明人：赵敏子，李永兰，蔡伟成，吕诗龙，何国宏，申请号：202512016270.2，申请日：2025.12.30
