摘 要:本发明涉及筛选设备技术领域，具体公开了一种工业大麻籽粒分级筛选装置，包括筛选箱、设置于所述筛选箱内部的筛选机构和驱动机构，所述筛选机构包括第一筛网、第二筛网、底板、转轴以及套筒，所述底板的周侧通过第二筛网与所述第一筛网连接，第一筛网上开设有筛选槽，第一筛网和底板之间形成有筛选空间，将待筛选的大麻籽粒放入筛选槽中，对大麻籽粒进行一级筛选，筛选得到的物料进入筛选空间中进行二级筛选。本发明通过将待筛选的大麻籽粒放入筛选槽中，对大麻籽粒进行一级筛选，筛选得到的物料进入筛选空间中进行二级筛选，通过多级筛选的方式去除大麻籽粒中混入的杂物，提高大麻籽粒的筛选效率，降低大麻籽粒的筛选成本。
权利要求书
1.一种工业大麻籽粒分级筛选装置，其特征在于，包括筛选箱(10)、设置于所述筛选箱(10)内部的筛选机构和驱动机构，所述筛选机构包括第一筛网(11)、第二筛网(12)、底板(13)、转轴(14)以及套筒(15)，所述第二筛网(12)为环形结构，所述底板(13)的周侧通过第二筛网(12)与所述第一筛网(11)连接，其中，第一筛网(11)和底板(13)均与筛选箱(10)的内壁转动连接，第一筛网(11)上开设有筛选槽，第一筛网(11)和底板(13)之间形成有筛选空间，将待筛选的大麻籽粒放入筛选槽中，对大麻籽粒进行一级筛选，筛选得到的物料进入筛选空间中进行二级筛选。
2.根据权利要求1所述的工业大麻籽粒分级筛选装置，其特征在于，所述套筒(15)与所述第一筛网(11)固定连接，所述转轴(14)滑动安装在所述套筒(15)的内部，转轴(14)上端的周侧设置有多根连杆(141)，所述连杆(141)的一端与所述转轴(14)铰接，连杆(141)的另一端活动安装有滑动块，所述第一筛网(11)的周侧开设有滑槽(111)，所述滑动块滑动安装在所述滑槽(111)内部。
3.根据权利要求2所述的工业大麻籽粒分级筛选装置，其特征在于，所述套筒(15)的下端通过第一弹簧(131)与所述底板(13)连接，所述转轴(14)的下端贯穿套筒(15)并向下伸出，且转轴(14)的下端固定安装有从动齿轮(35)。
4.根据权利要求3所述的工业大麻籽粒分级筛选装置，其特征在于，所述驱动机构包括底座(30)和安装在所述底座(30)内部的驱动电机(31)，所述驱动电机(31)的输出端固定安装有驱动齿轮(32)，所述底板(13)的底部固定安装有齿圈(33)，所述齿圈(33)的内外两侧均设有齿，齿圈(33)的外侧齿与所述驱动齿轮(32)啮合，齿圈(33)的内侧齿啮合有连接齿轮(34)，所述连接齿轮(34)转动安装在底板(13)的底部，所述从动齿轮(35)与所述连接齿轮(34)啮合。
5.根据权利要求4所述的工业大麻籽粒分级筛选装置，其特征在于，所述从动齿轮(35)底部的偏心处设置有至少一个第一顶块(36)，所述底座(30)的底部设置有与所述第一顶块(36)相配合的第二顶块(37)。
6.根据权利要求2所述的工业大麻籽粒分级筛选装置，其特征在于，所述转轴(14)上设置有若干限位条(145)，所述套筒(15)的内壁上开设有与所述限位条(145)相适配的限位槽，限位条(145)与限位槽滑动连接；所述转轴(14)的上端连接有若干气管(143)，所述连杆(141)为空心结构，连杆(141)的底部设置有若干气嘴，所述气管(143)与所述连杆(141)连通。
7.根据权利要求6所述的工业大麻籽粒分级筛选装置，其特征在于，所述转轴(14)上还设置有若干第一气孔(144)，所述套筒(15)上设置有若干与所述第一气孔(144)对应的第二气孔(151)。
8.根据权利要求1所述的工业大麻籽粒分级筛选装置，其特征在于，所述第二筛网(12)和底板(13)之间还设置有扰动机构(16)，所述扰动机构(16)包括转动安装在所述底板(13)上的转动轴和固定安装在所述转动轴上的扰流叶片(162)，所述扰流叶片(162)的上端通过第二弹簧(161)与所述第一筛网(11)的底部连接，所述转动轴的下端与所述连接齿轮(34)的转轴固定连接。
9.根据权利要求2所述的工业大麻籽粒分级筛选装置，其特征在于，所述筛选箱(10)的顶部开设有进料口，所述进料口上可拆卸安装有盖体(20)，所述盖体(20)上安装有气泵(21)，所述转轴(14)为空心轴结构，所述气泵(21)的排气端与所述转轴(14)的内部连通。
10.根据权利要求9所述的工业大麻籽粒分级筛选装置，其特征在于，所述筛选箱(10)的侧边处开设有出料口(102)，筛选箱(10)的侧边处还滑动安装有与所述出料口(102)相适配的升降门(40)，筛选箱(10)上固定安装有液压杆(41)，液压杆(41)的伸缩端与所述升降门(40)连接；所述筛选箱(10)的侧壁上还开设有至少一个排气口(101)，排气口(101)上设置有滤网。
技术领域
本发明具体涉及筛选设备技术领域，具体是一种工业大麻籽粒分级筛选装置。
背景技术
工业大麻是指四氢大麻酚(THC)含量小于0.3％的大麻(Cannabis sativa L.)品种，无毒品利用价值，以获取纤维和种子为目的，允许规模化种植。由于适应性强，用途广泛，利用价值高，数千年来一直被人们栽植。工业大麻种子(麻籽)营养价值丰富，有众多保健功效。麻籽中含有25％以上的蛋白质、25％的淀粉和30％的粗脂肪，以及大量的膳食纤维和矿物质，自古以来就是劳动人民重要的营养来源。麻籽油是一种具有独特脂肪酸谱的保健食用油，对糖尿病、癌症、狼疮等疾病有潜在的健康益处。
工业大麻采摘收集晒干后，工业大麻原料需要进行筛选去除杂物以进行后续加工，现有的大麻籽粒筛选装置结构过于简单，无法对大麻籽粒进行多次筛选，导致筛选得到的成品中杂质去除不彻底，影响大麻籽粒后续加工的质量。
发明内容
本发明的目的在于提供一种工业大麻籽粒分级筛选装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种工业大麻籽粒分级筛选装置，包括筛选箱、设置于所述筛选箱内部的筛选机构和驱动机构，所述筛选机构包括第一筛网、第二筛网、底板、转轴以及套筒，所述第二筛网为环形结构，所述底板的周侧通过第二筛网与所述第一筛网连接，其中，第一筛网和底板均与筛选箱的内壁转动连接，第一筛网上开设有筛选槽，第一筛网和底板之间形成有筛选空间，将待筛选的大麻籽粒放入筛选槽中，对大麻籽粒进行一级筛选，筛选得到的物料进入筛选空间中进行二级筛选。
作为本发明进一步的方案：所述套筒与所述第一筛网固定连接，所述转轴滑动安装在所述套筒的内部，转轴上端的周侧设置有多根连杆，所述连杆的一端与所述转轴铰接，连杆的另一端活动安装有滑动块，所述第一筛网的周侧开设有滑槽，所述滑动块滑动安装在所述滑槽内部。
作为本发明再进一步的方案：所述套筒的下端通过第一弹簧与所述底板连接，所述转轴的下端贯穿套筒并向下伸出，且转轴的下端固定安装有从动齿轮。
作为本发明再进一步的方案：所述驱动机构包括底座和安装在所述底座内部的驱动电机，所述驱动电机的输出端固定安装有驱动齿轮，所述底板的底部固定安装有齿圈，所述齿圈的内外两侧均设有齿，齿圈的外侧齿与所述驱动齿轮啮合，齿圈的内侧齿啮合有连接齿轮，所述连接齿轮转动安装在底板的底部，所述从动齿轮与所述连接齿轮啮合。
作为本发明再进一步的方案：所述从动齿轮底部的偏心处设置有至少一个第一顶块，所述底座的底部设置有与所述第一顶块相配合的第二顶块。
作为本发明再进一步的方案：所述转轴上设置有若干限位条，所述套筒的内壁上开设有与所述限位条相适配的限位槽，限位条与限位槽滑动连接；所述转轴的上端连接有若干气管，所述连杆为空心结构，连杆的底部设置有若干气嘴，所述气管与所述连杆连通。
作为本发明再进一步的方案：所述转轴上还设置有若干第一气孔，所述套筒上设置有若干与所述第一气孔对应的第二气孔。
作为本发明再进一步的方案：所述第二筛网和底板之间还设置有扰动机构，所述扰动机构包括转动安装在所述底板上的转动轴和固定安装在所述转动轴上的扰流叶片，所述扰流叶片的上端通过第二弹簧与所述第一筛网的底部连接，所述转动轴的下端与所述连接齿轮的转轴固定连接。
作为本发明再进一步的方案：所述筛选箱的顶部开设有进料口，所述进料口上可拆卸安装有盖体，所述盖体上安装有气泵，所述转轴为空心轴结构，所述气泵的排气端与所述转轴的内部连通。
作为本发明再进一步的方案：所述筛选箱的侧边处开设有出料口，筛选箱的侧边处还滑动安装有与所述出料口相适配的升降门，筛选箱上固定安装有液压杆，液压杆的伸缩端与所述升降门连接；所述筛选箱的侧壁上还开设有至少一个排气口，排气口上设置有滤网。
与现有技术相比，本发明的有益效果是：本发明通过筛选箱内部设置筛选机构和驱动机构，筛选机构包括第一筛网、第二筛网、底板、转轴以及套筒，第一筛网上开设有筛选槽，第一筛网和底板之间形成有筛选空间，将待筛选的大麻籽粒放入筛选槽中，对大麻籽粒进行一级筛选，在此过程中，转轴控制连杆上下摆动，分散第一筛网上的大麻籽粒，使满足要求的大麻籽粒快速通过第一筛网，筛选得到的物料进入筛选空间中进行二级筛选，在此过程中，对筛选空间中的大麻籽粒进行风选，风选过程中，得到筛选要求的大麻籽粒穿过第二筛网排出，本发明通过多级筛选的方式去除大麻籽粒中混入的杂物，提高大麻籽粒的筛选效率，降低大麻籽粒的筛选成本。
附图说明

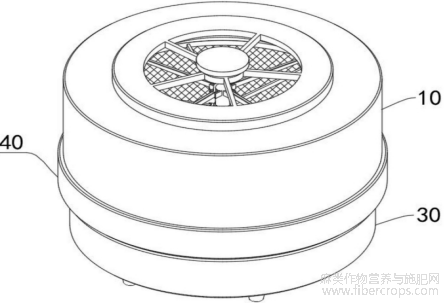

图1为工业大麻籽粒分级筛选装置的结构示意图一。
图1
图2为工业大麻籽粒分级筛选装置的结构示意图二。
图2

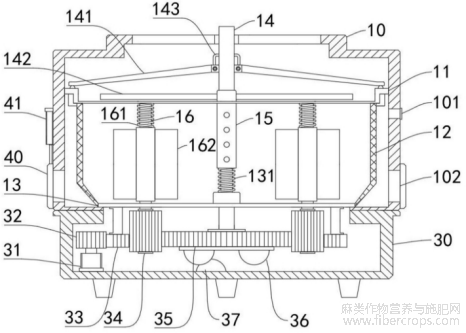

图3为工业大麻籽粒分级筛选装置的结构示意图剖视图。
图3

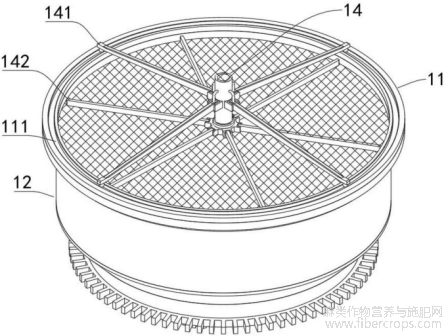

图4为工业大麻籽粒分级筛选装置中第一筛网的结构示意图。
图4

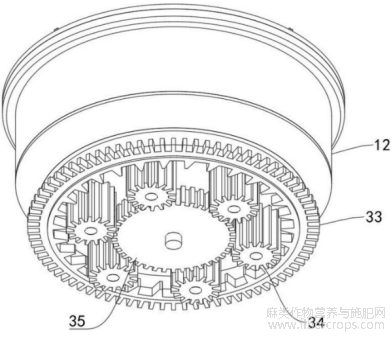

图5为工业大麻籽粒分级筛选装置中齿圈、连接齿轮和从动齿轮的结构示意图。
图5

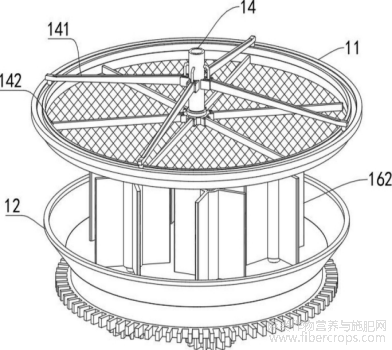

图6为工业大麻籽粒分级筛选装置中扰动机构的结构示意图。
图6
图7为工业大麻籽粒分级筛选装置中扰动机构的正视图。
图7

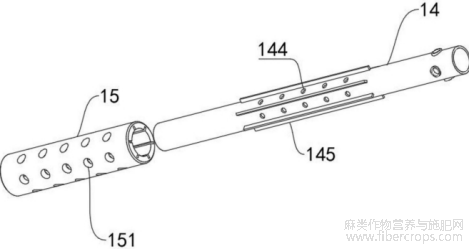

图8为工业大麻籽粒分级筛选装置中转轴和套筒的结构示意图。
图8
图中：10 筛选箱、101 排气口、102 出料口、11 第一筛网、111 滑槽、12 第二筛网、13 底板、131 第一弹簧、14 转轴、141 连杆、142 搅拌杆、143 气管、144 第一气孔、145 限位条、15 套筒、151 第二气孔、16 扰动机构、161 第二弹簧、162 扰流叶片、20 盖体、21 气泵、30 底座、31 驱动电机、32 驱动齿轮、33 齿圈、34 连接齿轮、35 从动齿轮、36 第一顶块、37 第二顶块、40 升降门、41 液压杆。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
实施例1
请参阅图1 图8，本发明实施例中，一种工业大麻籽粒分级筛选装置，包括筛选箱10、设置于所述筛选箱10内部的筛选机构和驱动机构，所述筛选机构包括第一筛网11、第二筛网12、底板13、转轴14以及套筒15，所述第二筛网12为环形结构，所述底板13的周侧通过第二筛网12与所述第一筛网11连接，其中，第一筛网11和底板13均与筛选箱10的内壁转动连接，第一筛网11上开设有筛选槽，第一筛网11和底板13之间形成有筛选空间，将待筛选的大麻籽粒放入筛选槽中，对大麻籽粒进行一级筛选，筛选得到的物料进入筛选空间中进行二级筛选，通过多级筛选的方式去除大麻籽粒中混入的杂物。
如图3所示，在本申请实施例中，所述套筒15与所述第一筛网11固定连接，所述转轴14滑动安装在所述套筒15的内部，转轴14上端的周侧设置有多根连杆141，所述连杆141的一端与所述转轴14铰接，连杆141的另一端活动安装有滑动块，所述第一筛网11的周侧开设有滑槽111，所述滑动块滑动安装在所述滑槽111内部，当转轴14沿套筒15上下滑动时，转轴14控制连杆141上下摆动，分散第一筛网11上的大麻籽粒，使满足要求的大麻籽粒快速通过第一筛网11；
进一步的，在本申请实施例中，所述套筒15的下端通过第一弹簧131与所述底板13连接，所述转轴14的下端贯穿套筒15并向下伸出，且转轴14的下端固定安装有从动齿轮35，当从动齿轮35处于旋转状态时带动转轴14转动，转轴14带动套筒15同步转动，所述套筒15的上端设置有至少一根搅拌杆142，当套筒15处于旋转状态时驱动搅拌杆142转动，提高大麻籽粒的分散效率。
在本申请实施例中，所述驱动机构包括底座30和安装在所述底座30内部的驱动电机31，所述驱动电机31的输出端固定安装有驱动齿轮32，所述底板13的底部固定安装有齿圈33，所述齿圈33的内外两侧均设有齿，齿圈33的外侧齿与所述驱动齿轮32啮合，齿圈33的内侧齿啮合有连接齿轮34，所述连接齿轮34转动安装在底板13的底部，所述从动齿轮35与所述连接齿轮34啮合，驱动齿轮32通过齿圈33和连接齿轮34带动从动齿轮35旋转；
进一步的，在本申请实施例中，所述从动齿轮35底部的偏心处设置有至少一个第一顶块36，所述底座30的底部设置有与所述第一顶块36相配合的第二顶块37，在从动齿轮35旋转过程中，当第一顶块36与第二顶块37发生碰撞时，第二顶块37将第一顶块36和从动齿轮35顶起，从而带动转轴14上升，第一顶块36与第二顶块37分离后，转轴14在第一弹簧131的弹力作用下复位。
请参阅图3以及图8，在本申请实施例中，所述转轴14上设置有若干限位条145，所述套筒15的内壁上开设有与所述限位条145相适配的限位槽，限位条145与限位槽滑动连接；所述转轴14的上端连接有若干气管143，所述连杆141为空心结构，连杆141的底部设置有若干气嘴，所述气管143与所述连杆141连通，气管143用于为连杆141底部的气嘴供气，使气嘴将气体喷向大麻籽粒，提高大麻籽粒与杂物的分离效率；
进一步的，在本申请实施例中，所述转轴14上还设置有若干第一气孔144，所述套筒15上设置有若干与所述第一气孔144对应的第二气孔151，当第一气孔144与第二气孔151连通时，气体吹向筛选空间，对筛选空间中的大麻籽粒进行风选，风选过程中，得到筛选要求的大麻籽粒穿过第二筛网12排出。
请再次参阅图1 3，在本申请实施例中，所述筛选箱10的顶部开设有进料口，所述进料口上可拆卸安装有盖体20，所述盖体20上安装有气泵21，所述转轴14为空心轴结构，所述气泵21的排气端与所述转轴14的内部连通；
进一步的，所述筛选箱10的侧边处开设有出料口102，筛选箱10的侧边处还滑动安装有与所述出料口102相适配的升降门40，筛选箱10上固定安装有液压杆41，液压杆41的伸缩端与所述升降门40连接，筛选完成后，通过液压杆41将升降门40升起，使筛选后的物料能够从出料口102排出；此外，在本申请实施例中，所述筛选箱10的侧壁上还开设有至少一个排气口101，排气口101上设置有滤网，排气口101用于排出风选时产生的废气。
还需要说明的是，在本申请实施例中，所述第一筛网11和第二筛网12均为孔径可调节的筛网结构，具体可采用现有技术中的孔径可调节的叠片筛网，在大麻籽粒筛选完成后，调节第一筛网11和第二筛网12的孔径增大，使筛选过程中的产生的杂物从出料口102排出。
实施例2
请参阅图1 图8，本发明实施例中，一种工业大麻籽粒分级筛选装置，包括筛选箱10、设置于所述筛选箱10内部的筛选机构和驱动机构，所述筛选机构包括第一筛网11、第二筛网12、底板13、转轴14以及套筒15，所述第二筛网12为环形结构，所述底板13的周侧通过第二筛网12与所述第一筛网11连接，其中，第一筛网11和底板13均与筛选箱10的内壁转动连接，第一筛网11上开设有筛选槽，第一筛网11和底板13之间形成有筛选空间，将待筛选的大麻籽粒放入筛选槽中，对大麻籽粒进行一级筛选，筛选得到的物料进入筛选空间中进行二级筛选，通过多级筛选的方式去除大麻籽粒中混入的杂物。
如图3所示，在本申请实施例中，所述套筒15与所述第一筛网11固定连接，所述转轴14滑动安装在所述套筒15的内部，转轴14上端的周侧设置有多根连杆141，所述连杆141的一端与所述转轴14铰接，连杆141的另一端活动安装有滑动块，所述第一筛网11的周侧开设有滑槽111，所述滑动块滑动安装在所述滑槽111内部，当转轴14沿套筒15上下滑动时，转轴14控制连杆141上下摆动，分散第一筛网11上的大麻籽粒，使满足要求的大麻籽粒快速通过第一筛网11；
进一步的，在本申请实施例中，所述套筒15的下端通过第一弹簧131与所述底板13连接，所述转轴14的下端贯穿套筒15并向下伸出，且转轴14的下端固定安装有从动齿轮35，当从动齿轮35处于旋转状态时带动转轴14转动，转轴14带动套筒15同步转动，所述套筒15的上端设置有至少一根搅拌杆142，当套筒15处于旋转状态时驱动搅拌杆142转动，提高大麻籽粒的分散效率。
在本申请实施例中，所述驱动机构包括底座30和安装在所述底座30内部的驱动电机31，所述驱动电机31的输出端固定安装有驱动齿轮32，所述底板13的底部固定安装有齿圈33，所述齿圈33的内外两侧均设有齿，齿圈33的外侧齿与所述驱动齿轮32啮合，齿圈33的内侧齿啮合有连接齿轮34，所述连接齿轮34转动安装在底板13的底部，所述从动齿轮35与所述连接齿轮34啮合，驱动齿轮32通过齿圈33和连接齿轮34带动从动齿轮35旋转；
进一步的，在本申请实施例中，所述从动齿轮35底部的偏心处设置有至少一个第一顶块36，所述底座30的底部设置有与所述第一顶块36相配合的第二顶块37，在从动齿轮35旋转过程中，当第一顶块36与第二顶块37发生碰撞时，第二顶块37将第一顶块36和从动齿轮35顶起，从而带动转轴14上升，第一顶块36与第二顶块37分离后，转轴14在第一弹簧131的弹力作用下复位。
请参阅图3以及图8，在本申请实施例中，所述转轴14上设置有若干限位条145，所述套筒15的内壁上开设有与所述限位条145相适配的限位槽，限位条145与限位槽滑动连接；所述转轴14的上端连接有若干气管143，所述连杆141为空心结构，连杆141的底部设置有若干气嘴，所述气管143与所述连杆141连通，气管143用于为连杆141底部的气嘴供气，使气嘴将气体喷向大麻籽粒，提高大麻籽粒与杂物的分离效率；
进一步的，在本申请实施例中，所述转轴14上还设置有若干第一气孔144，所述套筒15上设置有若干与所述第一气孔144对应的第二气孔151，当第一气孔144与第二气孔151连通时，气体吹向筛选空间，对筛选空间中的大麻籽粒进行风选，风选过程中，得到筛选要求的大麻籽粒穿过第二筛网12排出。
请再次参阅图1 3，在本申请实施例中，所述筛选箱10的顶部开设有进料口，所述进料口上可拆卸安装有盖体20，所述盖体20上安装有气泵21，所述转轴14为空心轴结构，所述气泵21的排气端与所述转轴14的内部连通；
进一步的，所述筛选箱10的侧边处开设有出料口102，筛选箱10的侧边处还滑动安装有与所述出料口102相适配的升降门40，筛选箱10上固定安装有液压杆41，液压杆41的伸缩端与所述升降门40连接，筛选完成后，通过液压杆41将升降门40升起，使筛选后的物料能够从出料口102排出；此外，在本申请实施例中，所述筛选箱10的侧壁上还开设有至少一个排气口101，排气口101上设置有滤网，排气口101用于排出风选时产生的废气。
还需要说明的是，在本申请实施例中，所述第一筛网11和第二筛网12均为孔径可调节的筛网结构，具体可采用现有技术中的孔径可调节的叠片筛网，在大麻籽粒筛选完成后，调节第一筛网11和第二筛网12的孔径增大，使筛选过程中的产生的杂物从出料口102排出。
实施例2与实施例1的区别在于
在本申请实施例中，所述第二筛网12和底板13之间还设置有扰动机构16，所述扰动机构16包括转动安装在所述底板13上的转动轴和固定安装在所述转动轴上的扰流叶片162，所述扰流叶片162的上端通过第二弹簧161与所述第一筛网11的底部连接，所述转动轴的下端与所述连接齿轮34的转轴固定连接，在风选过程中，连接齿轮34的转轴驱动转动轴旋转，使转动轴控制扰流叶片162转动，利用扰流叶片162将大麻籽粒和杂物拍散，使大麻籽粒和杂物快速分离，提高大麻籽粒的筛选效率。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
文章摘自国家发明专利，一种工业大麻籽粒分级筛选装置，发明人:高金虎，冯旭平，康红梅，赵铭森，孔佳茜，孟晓康，申请号:202411645933.6，申请日:2024.11.18。
