摘  要: 本发明公开了一种纺织用亚麻纺织物整平去褶皱设备，其涉及亚麻纺织物领域，旨在解决现有整平去褶皱设备通常依靠张紧辊产生的张力对纺织物进行平整，会对纺织物产生过大的拉伸，破坏纺织物的结构，后续存在缩水的现象，降低整平去褶皱效果问题，其技术方案要点是包括底座，所述底座的上方设置有蒸烫框，所述蒸烫框的下方设置有蒸汽产生设备，所述蒸烫框的内部设置有预留腔，所述蒸烫框的内侧设置有喷嘴，所述蒸烫框的一侧设置有安装架，所述安装架的内侧设置有加工板，所述加工板的上方设置有整平板，所述整平板的上方设置有连接板，所述连接板与整平板之间设置有第二压缩弹簧，所述连接板的上方设置有第一电推杆。

权利要求书

1.一种纺织用亚麻纺织物整平去褶皱设备，包括底座（1），其特征在于：所述底座（1）的上方设置有蒸烫框（3），且蒸烫框（3）与底座（1）固定连接，所述蒸烫框（3）的下方设置有蒸汽产生设备（5），所述蒸烫框（3）的内部设置有预留腔（20），所述蒸烫框（3）的内侧设置有喷嘴（4），喷嘴（4）设置有至少六个，且喷嘴（4）与蒸烫框（3）连接为一体，所述喷嘴（4）与预留腔（20）连通设置，所述蒸汽产生设备（5）与蒸烫框（3）之间设置有连接管（23），且连接管（23）的两端分别与蒸烫框（3）和蒸汽产生设备（5）连接为一体，所述蒸烫框（3）的一侧设置有安装架（6），且安装架（6）与底座（1）固定连接，所述安装架（6）的内侧设置有加工板（7），且加工板（7）与安装架（6）固定连接，所述加工板（7）的上方设置有整平板（8），所述整平板（8）的上方设置有连接板（9），所述连接板（9）与整平板（8）之间设置有第二压缩弹簧（21），第二压缩弹簧（21）设置有至少四个，且第二压缩弹簧（21）的两端分别与整平板（8）和连接板（9）固定连接，所述连接板（9）的上方设置有第一电推杆（10），且第一电推杆（10）与安装架（6）和连接板（9）通过螺钉连接。

2.根据权利要求1所述的一种纺织用亚麻纺织物整平去褶皱设备，其特征在于：所述安装架（6）和连接板（9）上均设置有通孔（22），所述整平板（8）两端的上方均设置有导杆（11），导杆（11）设置有两个，且导杆（11）的一端与整平板（8）固定连接，所述导杆（11）与通孔（22）贯通设置，且导杆（11）与安装架（6）和连接板（9）滑动连接，所述整平板（8）下端的一角呈弧形设置。

3.根据权利要求1所述的一种纺织用亚麻纺织物整平去褶皱设备，其特征在于：所述底座（1）的上方设置有收卷机构（12），且收卷机构（12）与底座（1）通过螺钉连接，所述收卷机构（12）设置在安装架（6）的一侧。

4.根据权利要求1所述的一种纺织用亚麻纺织物整平去褶皱设备，其特征在于：所述底座（1）的上方设置有立架（2），立架（2）设置有两个，且立架（2）与底座（1）固定连接，两个所述立架（2）之间设置有上料辊（13），且上料辊（13）与立架（2）转动连接，两个所述立架（2）上均设置有安装槽（16），所述安装槽（16）的内部设置有滑块（17），且滑块（17）与立架（2）滑动连接，所述上料辊（13）的上方设置有压辊（18），且压辊（18）与滑块（17）转动连接。

5.根据权利要求1所述的一种纺织用亚麻纺织物整平去褶皱设备，其特征在于：所述安装槽（16）的内部设置有第一压缩弹簧（19），且第一压缩弹簧（19）设置在滑块（17）的上方，所述第一压缩弹簧（19）的两端分别与立架（2）和滑块（17）固定连接。

6.根据权利要求1所述的一种纺织用亚麻纺织物整平去褶皱设备，其特征在于：所述上料辊（13）一侧的下方设置有限位块（14），限位块（14）设置有两个，且限位块（14）与上料辊（13）滑动连接，所述限位块（14）呈L型设置，两个所述限位块（14）与立架（2）之间均设置有第二电推杆（15），且第二电推杆（15）与立架（2）和限位块（14）通过螺钉连接。

技术领域

本发明涉及亚麻纺织物处理技术领域，具体为一种纺织用亚麻纺织物整平去褶皱设备。

背景技术

随着科技的进步和人们需求的不断变化，纺织技术也在不断创新和发展，纺织是一种将纤维或纱线通过特定的工艺手段制成织物或布料的过程。亚麻纺织物是由亚麻纤维制成的纺织品，是一年生草本植物，其茎皮富含纤维，是纺织的重要原料，具有多种优良特性和广泛的应用领域，亚麻纺织物以其独特的纤维特性和广泛的应用领域，成为了人们日常生活中不可或缺的纺织品之一。

经检索，现有技术中，公开号为CN112760892A公开了纺织布料用整平熨烫去皱装置，包括支撑组件和去皱组件，当布料运输至第二板材上端时，可启动伸缩气缸伸长，使得加热熨斗压实在布料的上端，经过加热熨斗的加热，即可使得布料平整，且加热过程中，挤压时内部的高温气体可通过槽体散至泄压腔的内部，防止布料表面出现小气泡，影响去皱效果，注水口加工在冷却腔的一侧，出水管设置在冷却腔的上端，且一端外接水泵，操作人员可提前通过注水口向冷却腔内注入冷却水，去皱完成后，布料经过第一板材的上端，第一板材为不锈钢材质制成的构件，导热效果好，可使得布料快速进行冷却，开启水泵工作，冷却水可通过出水管注入存水箱的内部，便于将海绵头沾湿，避免分开注水，使用方便。

但是，该装置和现有技术中仍存在以下缺陷：

现有整平去褶皱设备通常依靠张紧辊产生的张力对纺织物进行平整，会对纺织物产生过大的拉伸，破坏纺织物的结构，容易造成亚麻纺织物被撕坏，后续存在缩水的现象，降低整平去褶皱效果，不能满足使用需求。

发明内容

本发明的目的是提供一种纺织用亚麻纺织物整平去褶皱设备。

为实现上述目的，本发明提供了如下技术方案：一种纺织用亚麻纺织物整平去褶皱设备，包括底座，所述底座的上方设置有蒸烫框，且蒸烫框与底座固定连接，所述蒸烫框的下方设置有蒸汽产生设备，所述蒸烫框的内部设置有预留腔，所述蒸烫框的内侧设置有喷嘴，喷嘴设置有至少六个，且喷嘴与蒸烫框连接为一体，所述喷嘴与预留腔连通设置，所述蒸汽产生设备与蒸烫框之间设置有连接管，且连接管的两端分别与蒸烫框和蒸汽产生设备连接为一体，所述蒸烫框的一侧设置有安装架，且安装架与底座固定连接，所述安装架的内侧设置有加工板，且加工板与安装架固定连接，所述加工板的上方设置有整平板，所述整平板的上方设置有连接板，所述连接板与整平板之间设置有第二压缩弹簧，第二压缩弹簧设置有至少四个，且第二压缩弹簧的两端分别与整平板和连接板固定连接，所述连接板的上方设置有第一电推杆，且第一电推杆与安装架和连接板通过螺钉连接。

通过采用上述技术方案，将亚麻纺织物穿过蒸烫框并平铺在加工板上，开启蒸汽产生设备产生蒸汽，产生的蒸汽顺着连接管注入预留腔中，再通过喷嘴将蒸汽喷向亚麻纺织物，对亚麻纺织物先进行蒸烫处理，驱动第一电推杆带动连接板下降，随着连接板的下降将整平板与平放在加工板上的亚麻纺织物接触，整平板对亚麻纺织物施加均匀的压力，在压力的作用下将亚麻纺织物压平，实现亚麻纺织物整平去褶皱功能。

进一步地，所述安装架和连接板上均设置有通孔，所述整平板两端的上方均设置有导杆，导杆设置有两个，且导杆的一端与整平板固定连接，所述导杆与通孔贯通设置，且导杆与安装架和连接板滑动连接，所述整平板下端的一角呈弧形设置。

通过采用上述技术方案，导杆随着连接板的升降与安装架滑动，对升降的连接板起到导向作用，提高整平机构稳定性，第二压缩弹簧使得整平板具有缓冲作用，在对亚麻纺织物整平时避免亚麻纺织物过度挤压损坏，提高亚麻纺织物整平去褶皱效果。

进一步地，所述底座的上方设置有收卷机构，且收卷机构与底座通过螺钉连接，所述收卷机构设置在安装架的一侧。

通过采用上述技术方案，整平去褶皱后的亚麻纺织物与收卷机构连接，通过收卷机构对亚麻纺织物施加拉力，并将处理后的亚麻纺织物收卷。

进一步地，所述底座的上方设置有立架，立架设置有两个，且立架与底座固定连接，两个所述立架之间设置有上料辊，且上料辊与立架转动连接，两个所述立架上均设置有安装槽，所述安装槽的内部设置有滑块，且滑块与立架滑动连接，所述上料辊的上方设置有压辊，且压辊与滑块转动连接。

通过采用上述技术方案，压辊与立架之间通过滑块活动连接，亚麻纺织物穿过上料辊和压辊，压辊和上料辊分别与亚麻纺织物上下端接触，将输送的亚麻纺织物拉紧。

进一步地，所述安装槽的内部设置有第一压缩弹簧，且第一压缩弹簧设置在滑块的上方，所述第一压缩弹簧的两端分别与立架和滑块固定连接。

通过采用上述技术方案，第一压缩弹簧对滑块施加推力，使得亚麻纺织物与压辊和上料辊紧密接触，确保亚麻纺织物的张力，可满足不同厚度的亚麻纺织物压紧需求，进一步地，所述上料辊一侧的下方设置有限位块，限位块设置有两个，且限位块与上料辊滑动连接，所述限位块呈L型设置，两个所述限位块与立架之间均设置有第二电推杆，且第二电推杆与立架和限位块通过螺钉连接。

通过采用上述技术方案，第二电推杆带动限位块移动，调节两个限位块之间的距离，限位块与亚麻纺织物两侧面接触，对输送的亚麻纺织物进行限位。

综上所述，本发明的有益技术效果为：

1、采用了蒸烫框、喷嘴、蒸汽产生设备、预留腔、连接管、加工板、整平板、连接板、第一电推杆和第二压缩弹簧的设置，亚麻纺织物穿过蒸烫框并平铺在加工板上，蒸汽产生设备产生蒸汽，产生的蒸汽顺着连接管注入预留腔中，再通过喷嘴将蒸汽喷向亚麻纺织物，对亚麻纺织物先进行蒸烫处理，第一电推杆带动连接板下降，随着连接板的下降将整平板与平放在加工板上的亚麻纺织物接触，整平板对亚麻纺织物施加均匀的压力，在压力的作用下将亚麻纺织物压平，实现亚麻纺织物整平去褶皱功能，第二压缩弹簧使得整平板具有缓冲作用，在对亚麻纺织物整平时避免亚麻纺织物过度挤压损坏，提高亚麻纺织物整平去褶皱效果；

2、采用了立架、上料辊、限位块、第二电推杆、安装槽、滑块、压辊和第一压缩弹簧的设置，压辊与立架之间通过滑块活动连接，亚麻纺织物穿过上料辊和压辊，压辊和上料辊分别与亚麻纺织物上下端接触，将输送的亚麻纺织物拉紧，第一压缩弹簧对滑块施加推力，使得亚麻纺织物与压辊和上料辊紧密接触，确保亚麻纺织物的张力，可满足不同厚度的亚麻纺织物压紧需求，第二电推杆带动限位块移动，调节两个限位块之间的距离，限位块与亚麻纺织物两侧面接触，对输送的亚麻纺织物进行限位。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，并不构成对本发明的限制。在附图中：

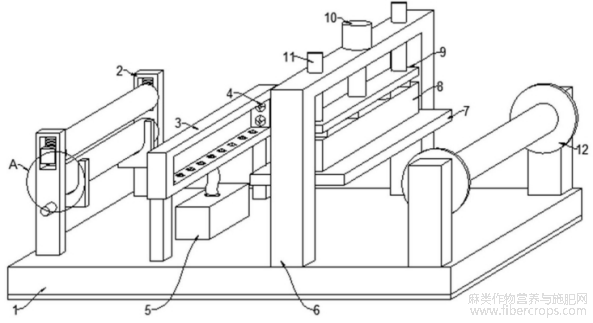

图1是本发明整体结构示意图；

图1

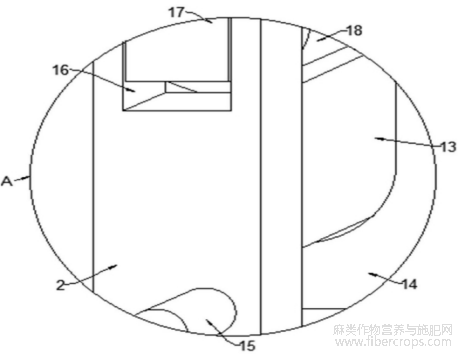

图2是本发明图1的A区局部放大图；

图2

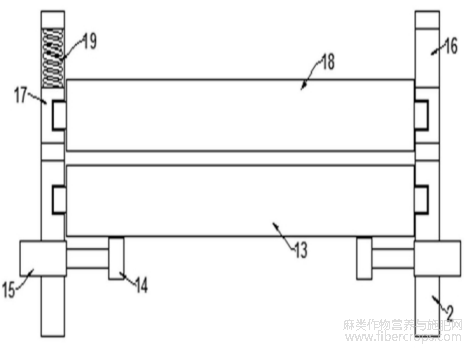

图3是本发明上料辊和压辊与立架连接关系图；

图3

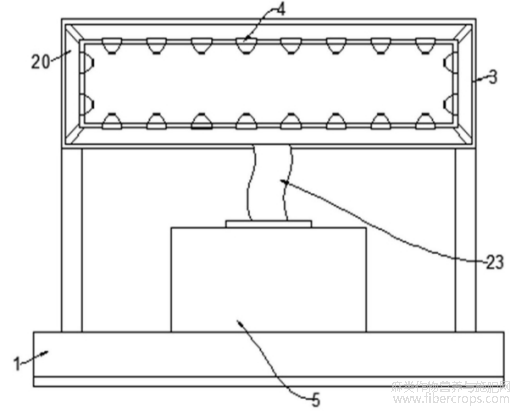

图4是本发明蒸烫框与蒸汽产生设备连接关系图；

图4

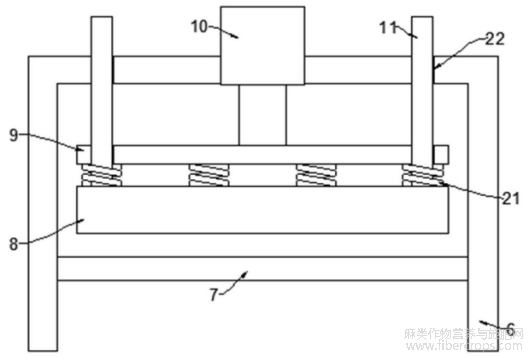

图5是本发明整平板与安装架连接关系图。

图5

图中，1、底座；2、立架；3、蒸烫框；4、喷嘴；5、蒸汽产生设备；6、安装架；7、加工板；8、整平板；9、连接板；10、第一电推杆；11、导杆；12、收卷机构；13、上料辊；14、限位块；15、第二电推杆；16、安装槽；17、滑块；18、压辊；19、第一压缩弹簧；20、预留腔；21、第二压缩弹簧；22、通孔；23、连接管。

具体实施方式

以下结合附图对本发明作进一步详细说明。

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图15，本发明提供技术方案：一种纺织用亚麻纺织物整平去褶皱设备，包括底座1，底座1的上方设置有蒸烫框3，且蒸烫框3与底座1固定连接，蒸烫框3的下方设置有蒸汽产生设备5，蒸烫框3的内部设置有预留腔20，蒸烫框3的内侧设置有喷嘴4，喷嘴4设置有至少六个，且喷嘴4与蒸烫框3连接为一体，喷嘴4与预留腔20连通设置，蒸汽产生设备5与蒸烫框3之间设置有连接管23，且连接管23的两端分别与蒸烫框3和蒸汽产生设备5连接为一体，蒸烫框3的一侧设置有安装架6，且安装架6与底座1固定连接，安装架6的内侧设置有加工板7，且加工板7与安装架6固定连接，加工板7的上方设置有整平板8，整平板8的上方设置有连接板9，连接板9与整平板8之间设置有第二压缩弹簧21，第二压缩弹簧21设置有至少四个，且第二压缩弹簧21的两端分别与整平板8和连接板9固定连接，连接板9的上方设置有第一电推杆10，且第一电推杆10与安装架6和连接板9通过螺钉连接，将亚麻纺织物穿过蒸烫框3并平铺在加工板7上，开启蒸汽产生设备5产生蒸汽，产生的蒸汽顺着连接管23注入预留腔20中，再通过喷嘴4将蒸汽喷向亚麻纺织物，对亚麻纺织物先进行蒸烫处理，驱动第一电推杆10带动连接板9下降，随着连接板9的下降将整平板8与平放在加工板7上的亚麻纺织物接触，整平板8对亚麻纺织物施加均匀的压力，在压力的作用下将亚麻纺织物压平，实现亚麻纺织物整平去褶皱功能。

请参阅图1和图5，安装架6和连接板9上均设置有通孔22，整平板8两端的上方均设置有导杆11，导杆11设置有两个，且导杆11的一端与整平板8固定连接，导杆11与通孔22贯通设置，且导杆11与安装架6和连接板9滑动连接，整平板8下端的一角呈弧形设置，导杆11随着连接板9的升降与安装架6滑动，对升降的连接板9起到导向作用，提高整平机构稳定性，第二压缩弹簧21使得整平板8具有缓冲作用，在对亚麻纺织物整平时避免亚麻纺织物过度挤压损坏，提高亚麻纺织物整平去褶皱效果。

请参阅图1，底座1的上方设置有收卷机构12，且收卷机构12与底座1通过螺钉连接，收卷机构12设置在安装架6的一侧，整平去褶皱后的亚麻纺织物与收卷机构12连接，通过收卷机构12对亚麻纺织物施加拉力，并将处理后的亚麻纺织物收卷。

请参阅图1、图2和图3，底座1的上方设置有立架2，立架2设置有两个，且立架2与底座1固定连接，两个立架2之间设置有上料辊13，且上料辊13与立架2转动连接，两个立架2上均设置有安装槽16，安装槽16的内部设置有滑块17，且滑块17与立架2滑动连接，上料辊13的上方设置有压辊18，且压辊18与滑块17转动连接，安装槽16的内部设置有第一压缩弹簧19，且第一压缩弹簧19设置在滑块17的上方，第一压缩弹簧19的两端分别与立架2和滑块17固定连接，上料辊13一侧的下方设置有限位块14，限位块14设置有两个，且限位块14与上料辊13滑动连接，限位块14呈L型设置，两个限位块14与立架2之间均设置有第二电推杆15，且第二电推杆15与立架2和限位块14通过螺钉连接，压辊18与立架2之间通过滑块17活动连接，亚麻纺织物穿过上料辊13和压辊18，压辊18和上料辊13分别与亚麻纺织物上下端接触，将输送的亚麻纺织物拉紧，第一压缩弹簧19对滑块17施加推力，使得亚麻纺织物与压辊18和上料辊13紧密接触，确保亚麻纺织物的张力，可满足不同厚度的亚麻纺织物压紧需求，第二电推杆15带动限位块14移动，调节两个限位块14之间的距离，限位块14与亚麻纺织物两侧面接触，对输送的亚麻纺织物进行限位。

工作原理：将亚麻纺织物穿过立架2和蒸烫框3并平铺在加工板7上，第一压缩弹簧19对滑块17施加推力，亚麻纺织物与压辊18和上料辊13紧密接触，驱动第二电推杆15带动限位块14移动与亚麻纺织物两侧面接触；开启蒸汽产生设备5产生蒸汽，产生的蒸汽顺着连接管23注入预留腔20中，再通过喷嘴4将蒸汽喷向亚麻纺织物，对亚麻纺织物先进行蒸烫处理，驱动第一电推杆10带动连接板9下降，随着连接板9的下降将整平板8与平放在加工板7上的亚麻纺织物接触，整平板8对亚麻纺织物施加均匀的压力，在压力的作用下将亚麻纺织物压平，实现亚麻纺织物整平去褶皱功能，整平去褶皱后的亚麻纺织物与收卷机构12连接，通过收卷机构12对亚麻纺织物施加拉力，并将处理后的亚麻纺织物收卷。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

文章摘自国家发明专利，一种纺织用亚麻纺织物整平去褶皱设备，发明人:徐寿坤，吴海峰，申请号:202411966712.9，申请日:2024.12.30。
