摘 要:本发明公开了一种纺织生产用亚麻纤维脱胶装置，涉及纤维脱胶技术领域，包括：若干个第一竖向夹持栅板和第二竖向夹持栅板，沿脱胶池长度方向间隔设置并仅能沿脱胶池长度方向滑动；第一驱动机构，用于驱动所有第一竖向夹持栅板沿脱胶池长度滑动；第二驱动机构，用于驱动所有第二竖向夹持栅板沿脱胶池长度滑动。本发明通过第一竖向夹持栅板和第二竖向夹持栅板的交替间隔布置，在脱胶池内形成多组夹持对，可同时装载多束亚麻纤维进行脱胶处理，且第一竖向夹持栅板和第二竖向夹持栅板能够被独立驱动，既能够相互靠近以夹持纤维，又能够同步同向往复移动，使得纤维束在脱胶液中整体左右平移，液体的冲刷作用较为充分，胶质脱落速度加快，提高了脱胶效率。
权利要求书
1.一种纺织生产用亚麻纤维脱胶装置，包括矩形脱胶池；其特征在于，还包括：
若干个第一竖向夹持栅板和第二竖向夹持栅板，沿脱胶池长度方向间隔设置并仅能沿脱胶池长度方向滑动；
第一驱动机构，用于驱动所有第一竖向夹持栅板沿脱胶池长度滑动；
第二驱动机构，用于驱动所有第二竖向夹持栅板沿脱胶池长度滑动；
一对承托杆，架设于相邻所述第一竖向夹持栅板和第二竖向夹持栅板顶部之间，且所述承托杆的两端分别与第一竖向夹持栅板和第二竖向夹持栅板滑动连接，以限定两者之间的最大间距；承托杆的中部具有卡设部；
亚麻纤维放置辊，可拆卸地支撑于一对所述承托杆的卡设部上；
所述第一驱动机构和第二驱动机构被配置为能够反向运行，使相邻第一竖向夹持栅板和第二竖向夹持栅板相互靠近或远离，以及能够同步同向运行，使相邻第一竖向夹持栅板和第二竖向夹持栅板保持间距地沿脱胶池长度方向往复移动。
2.根据权利要求1所述的纺织生产用亚麻纤维脱胶装置，其特征在于，所述第一驱动机构包括第一驱动件和第一闭环传动链条，所述第一驱动件通过所述第一闭环传动链条与所有第一竖向夹持栅板传动连接；所述第二驱动机构包括第二驱动件和第二闭环传动链条，所述第二驱动件通过所述第二闭环传动链条与所有第二竖向夹持栅板传动连接。
3.根据权利要求2所述的纺织生产用亚麻纤维脱胶装置，其特征在于，所述第一闭环传动链条和所述第二闭环传动链条均具有沿脱胶池长度方向布设的水平段，两水平段分别与对应的竖向夹持栅板固定连接；所述第一闭环传动链条与所述第二闭环传动链条相互交错设置。
4.根据权利要求3所述的纺织生产用亚麻纤维脱胶装置，其特征在于，所述第一闭环传动链条和所述第二闭环传动链条均为两根，对称设置于脱胶池长度方向的两侧壁上；位于脱胶池同一侧壁上的所述第一闭环传动链条和所述第二闭环传动链条在高度方向上相互错开布置。
5.根据权利要求1所述的纺织生产用亚麻纤维脱胶装置，其特征在于，所述第一竖向夹持栅板和所述第二竖向夹持栅板沿脱胶池长度方向交替间隔设置；每个第一竖向夹持栅板和与其相邻的第二竖向夹持栅板之间均架设有一对所述承托杆，并支撑有一个所述亚麻纤维放置辊。
6.根据权利要求1所述的纺织生产用亚麻纤维脱胶装置，其特征在于，所述第一竖向夹持栅板和所述第二竖向夹持栅板均为矩形栅格状板材，栅格之间形成供脱胶液通过的空隙。
7.根据权利要求1所述的纺织生产用亚麻纤维脱胶装置，其特征在于，所述第一竖向夹持栅板的顶部和所述第二竖向夹持栅板的顶部均开设有沿脱胶池长度方向延伸的限位滑槽，所述承托杆的端部设有与所述限位滑槽滑动配合的滑块，所述限位滑槽远离另一竖向夹持栅板的一端构成所述最大间距的限位。
8.根据权利要求1所述的纺织生产用亚麻纤维脱胶装置，其特征在于，所述卡设部为开设于承托杆中部上表面的弧形定位凹口，所述亚麻纤维放置辊的两端分别搭置于对应承托杆的弧形定位凹口内。
9.根据权利要求1所述的纺织生产用亚麻纤维脱胶装置，其特征在于，所述脱胶池内侧壁上设有沿长度方向延伸的滑轨，所述第一竖向夹持栅板和所述第二竖向夹持栅板的侧壁均设有与所述滑轨滑动配合的导向滑块。
10.根据权利要求1所述的纺织生产用亚麻纤维脱胶装置，其特征在于，所述第一竖向夹持栅板和所述第二竖向夹持栅板结构相同，均包括矩形外框、沿竖直方向滑动设置于所述矩形外框内的矩形内框、沿竖直方向均匀转动安装于矩形内框上的多个转动辊，以及用于驱动所述矩形内框沿竖直方向往复移动的驱动结构；所述转动辊的辊面突出于所述矩形外框的外部。
技术领域
本发明涉及纤维脱胶技术领域，具体为一种纺织生产用亚麻纤维脱胶装置。
背景技术
亚麻纤维在提取过程中需要进行脱胶处理，以去除纤维表面的果胶、半纤维素等非纤维素物质，获得可纺性良好的纤维。目前常用的亚麻纤维脱胶方法主要包括生物脱胶和化学脱胶两类，无论采用何种脱胶方式，都需要使脱胶液与纤维充分、均匀地接触。
在现有技术中，亚麻纤维的脱胶装置普遍存在一些不足。例如，部分装置采用静态浸泡方式，纤维束在脱胶液中处于静止状态，仅依靠液体自然渗透，脱胶周期长，且纤维束内层和外层的脱胶程度差异较大，容易造成纤维损伤或脱胶不彻底。另有部分装置采用简单的机械搅拌或振动方式，虽然在一定程度上促进了液体流动，但纤维束整体缺乏有序的舒展和搓揉动作，胶质不易从纤维表面剥离。
此外，现有的一些机械化脱胶设备在上下料环节需要频繁的人工操作，一次处理量有限，难以兼顾脱胶均匀性和生产效率。
发明内容
本发明的目的在于提供一种纺织生产用亚麻纤维脱胶装置，以解决上述背景技术中提出的问题。
为实现上述发明目的，本发明采用如下技术方案：
本发明提供的一种纺织生产用亚麻纤维脱胶装置，包括矩形脱胶池；还包括：
若干个第一竖向夹持栅板和第二竖向夹持栅板，沿脱胶池长度方向间隔设置并仅能沿脱胶池长度方向滑动；
第一驱动机构，用于驱动所有第一竖向夹持栅板沿脱胶池长度滑动；
第二驱动机构，用于驱动所有第二竖向夹持栅板沿脱胶池长度滑动，
一对承托杆，架设于相邻所述第一竖向夹持栅板和第二竖向夹持栅板顶部之间，且所述承托杆的两端分别与第一竖向夹持栅板和第二竖向夹持栅板滑动连接，以限定两者之间的最大间距；承托杆的中部具有卡设部；
亚麻纤维放置辊，可拆卸地支撑于一对所述承托杆的卡设部上；
所述第一驱动机构和第二驱动机构被配置为能够反向运行，使相邻第一竖向夹持栅板和第二竖向夹持栅板相互靠近或远离，以及能够同步同向运行，使相邻第一竖向夹持栅板和第二竖向夹持栅板保持间距地沿脱胶池长度方向往复移动。
进一步地，所述第一驱动机构包括第一驱动件和第一闭环传动链条，所述第一驱动件通过所述第一闭环传动链条与所有第一竖向夹持栅板传动连接；所述第二驱动机构包括第二驱动件和第二闭环传动链条，所述第二驱动件通过所述第二闭环传动链条与所有第二竖向夹持栅板传动连接。
进一步地，所述第一闭环传动链条和所述第二闭环传动链条均具有沿脱胶池长度方向布设的水平段，两水平段分别与对应的竖向夹持栅板固定连接；所述第一闭环传动链条与所述第二闭环传动链条相互交错设置。
进一步地，所述第一闭环传动链条和所述第二闭环传动链条均为两根，对称设置于脱胶池长度方向的两侧壁上；位于脱胶池同一侧壁上的所述第一闭环传动链条和所述第二闭环传动链条在高度方向上相互错开布置。
进一步地，所述第一竖向夹持栅板和所述第二竖向夹持栅板沿脱胶池长度方向交替间隔设置；每个第一竖向夹持栅板和与其相邻的第二竖向夹持栅板之间均架设有一对所述承托杆，并支撑有一个所述亚麻纤维放置辊。
进一步地，所述第一竖向夹持栅板和所述第二竖向夹持栅板均为矩形栅格状板材，栅格之间形成供脱胶液通过的空隙。
进一步地，所述第一竖向夹持栅板的顶部和所述第二竖向夹持栅板的顶部均开设有沿脱胶池长度方向延伸的限位滑槽，所述承托杆的端部设有与所述限位滑槽滑动配合的滑块，所述限位滑槽远离另一竖向夹持栅板的一端构成所述最大间距的限位。
进一步地，所述卡设部为开设于承托杆中部上表面的弧形定位凹口，所述亚麻纤维放置辊的两端分别搭置于对应承托杆的弧形定位凹口内。
进一步地，所述脱胶池内底面上设有沿长度方向延伸的滑轨，所述第一竖向夹持栅板和所述第二竖向夹持栅板的底部均设有与所述滑轨滑动配合的导向滑块。
进一步地，所述第一竖向夹持栅板和所述第二竖向夹持栅板结构相同，均包括矩形外框、沿竖直方向滑动设置于所述矩形外框内的矩形内框、沿竖直方向均匀转动安装于矩形内框上的多个转动辊，以及用于驱动所述矩形内框沿竖直方向往复移动的驱动结构；所述转动辊的辊面突出于所述矩形外框的外部。
与现有技术相比，以上一个或多个技术方案存在以下有益效果：
1.本发明通过第一竖向夹持栅板和第二竖向夹持栅板的交替间隔布置，在脱胶池内形成多组夹持对，可同时装载多束亚麻纤维进行脱胶处理，单次处理能力得到有效提升。
2.本发明第一竖向夹持栅板和第二竖向夹持栅板能够被独立驱动，既能够相互靠近以夹持纤维，又能够同步同向往复移动，使得纤维束在脱胶液中整体左右平移，液体的冲刷作用较为充分，胶质脱落速度加快，且纤维束不同部位的脱胶程度趋于均匀，提高脱胶效率。
3.本发明竖向夹持栅板内部设有可上下往复运动的转动辊，在夹持纤维的同时可对纤维束进行竖向搓揉，转动辊能够随纤维移动而自转，搓揉过程中对纤维的摩擦较为柔和，不易造成纤维断裂，同时有助于松动和剥离纤维表面的胶质，进一步提高脱胶效率。
4.本发明承托杆与栅板之间的滑动限位结构使得栅板的最大张开间距受控，夹持和松开动作的幅度稳定，操作人员仅需完成挂料和取料操作，上下料方便，整体结构较为简洁，易于制造和维护。
应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本发明。
附图说明

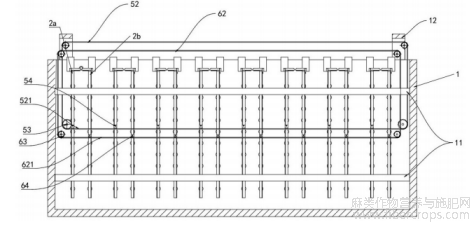

图1是本发明的整体结构示意图；
图1

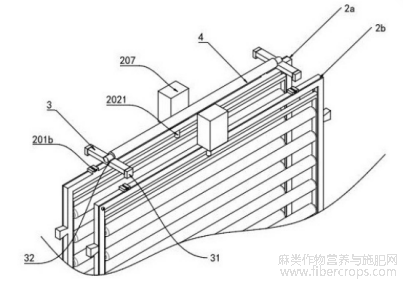

图2是本发明的第一竖向夹持栅板和第二竖向夹持栅板结构示意图；
图2

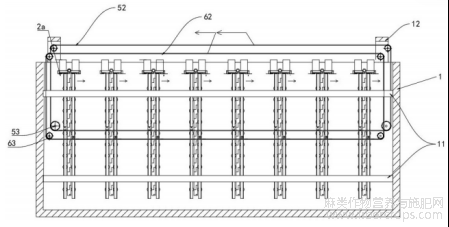

图3是本发明的驱动结构结构示意图；
图3

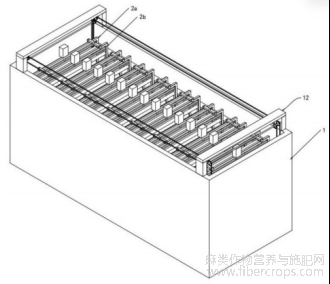

图4是图2中承托杆与第一竖向夹持栅板和第二竖向夹持栅板分离结构示意图；
图4

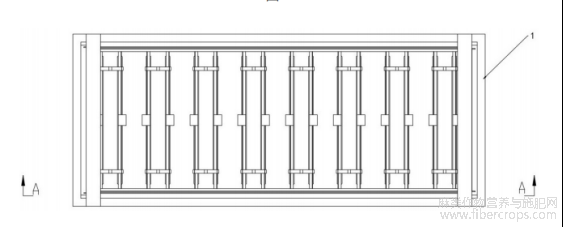

图5是本发明的俯视结构示意图；
图5

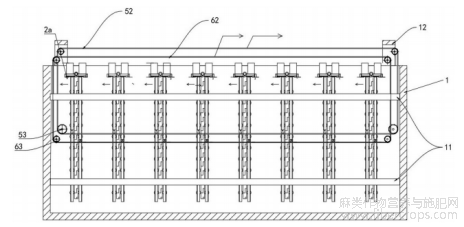

图6是图5的A-A向结构示意图；
图6

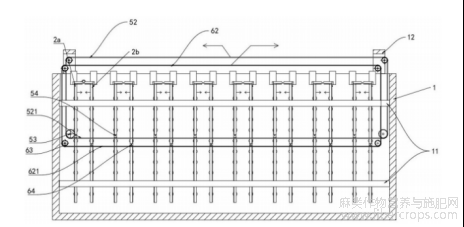

图7是本发明的第一运行状态示意图；
图7

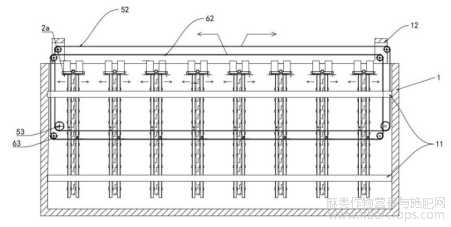

图8是本发明的第二运行状态简化结构示意图；
图8
图9是本发明的第三运行状态简化结构示意图；
图9
图10是本发明的第四运行状态简化结构示意图。
图10
1-脱胶池；11-滑轨；12-安装平台；2a-第一竖向夹持栅板；21a-第一导向滑块；2b-第二竖向夹持栅板；21b-第二导向滑块；201-矩形外框；201b-限位滑槽；201c-止挡端块；202-矩形内框；2021-连接杆；203-转动辊；204-驱动电机；205-偏心轮；206-连杆；207-密封箱；3-承托杆；32-弧形定位凹口；4-亚麻纤维放置辊；52-第一闭环传动链条；521-第一水平段；53-第一导向齿轮；54-第一连接件；62-第二闭环传动链条；621-第二水平段；63-第二导向齿轮；64-第二连接件。
实施方式
为了使本技术领域的人员更好地理解本申请方案，下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分的实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本申请保护的范围。
如图1至图10所示，本发明提供一种纺织生产用亚麻纤维脱胶装置，包括矩形脱胶池1、若干个第一竖向夹持栅板2a、若干个第二竖向夹持栅板2b、第一驱动机构、第二驱动机构、多对承托杆3以及多个亚麻纤维放置辊4。
脱胶池1为由底板、两个长度方向侧壁和两个宽度方向端壁围合而成的矩形体状容器，其内部空间用于容纳脱胶液，液面高度根据工艺需求设定。
脱胶池1的两个长度方向侧壁的内表面上设有沿长度方向延伸的滑轨11。本实施例中，滑轨11为两条，横截面呈T形。脱胶池1顶部的两端架设有安装平台12，用于安装第一驱动机构和第二驱动机构的部分部件。脱胶池1的两端壁上可设置进液口和排液口，以便更换脱胶液。
第一竖向夹持栅板2a和第二竖向夹持栅板2b沿脱胶池1的长度方向交替间隔设置，即按照一个第一竖向夹持栅板2a、一个第二竖向夹持栅板2b、再一个第一竖向夹持栅板2a……的次序依次排列，相邻的第一竖向夹持栅板2a和第二竖向夹持栅板2b之间形成一组夹持对。
每个第一竖向夹持栅板2a的两侧各设有两个第一导向滑块21a，每个第二竖向夹持栅板2b的两侧各设有两个第二导向滑块21b，第一导向滑块21a和第二导向滑块21b均开设有与滑轨11的T形截面相配合的T形槽，通过T形槽与滑轨11的配合，所有竖向夹持栅板仅能沿脱胶池1的长度方向滑动。
本实施例中，第一竖向夹持栅板2a和第二竖向夹持栅板2b结构相同，以下以第一竖向夹持栅板2a为例进行详细说明。第一竖向夹持栅板2a包括矩形外框201、矩形内框202、多个转动辊203以及驱动结构。矩形外框201和矩形内框202均为由四根边框杆件焊接而成的刚性矩形框架，其内部形成中空的安装腔。矩形内框202的高度小于矩形外框201内径的高度，矩形内框202的宽度与矩形外框201内径的宽度相等，矩形内框202嵌入矩形外框201的内部，并仅能沿竖直方向在矩形外框201内往复滑动。
矩形外框201的顶部横框上开设有沿脱胶池长度方向延伸的限位滑槽201b，限位滑槽201b的数量为两个，分别位于顶部横框的两端附近，其横截面呈倒T形。
多个转动辊203沿竖直方向均匀布置于矩形内框202的内部空间内。每个转动辊203的轴线沿水平方向延伸且垂直于脱胶池1的长度方向。转动辊203的两端分别通过轴承转动安装于矩形内框202的两侧竖框上，使得各转动辊203可绕自身轴线自由转动。转动辊203的辊面突出于矩形外框201的外部，即转动辊203的外圆周表面超出矩形外框201朝向夹持空间一侧的平面，以便在夹持时能够与亚麻纤维直接接触。
驱动结构用于驱动矩形内框202相对于矩形外框201沿竖直方向往复移动。
驱动结构包括固定安装于矩形外框201顶部横框的密封箱207、固定安装于密封箱207内的驱动电机204，驱动电机204的输出轴连接有一偏心轮205，偏心轮205上铰接有一连杆206，连杆206的另一端与矩形内框202的顶部横框上设置的连接杆2021铰接。当驱动电机204带动偏心轮205旋转时，通过连杆206带动连接杆2021做上下往复运动，从而带动矩形内框202做上下往复运动，进而带动各转动辊203一起上下运动，对被夹持的亚麻纤维进行搓揉。
连接杆2021穿入密封箱207处设有旋转轴密封件，从而防止脱胶液进入密封箱207内部，保证驱动结构的防水密封性能。
在一些实施例中，驱动结构可以包括固定安装于矩形外框201顶部横框上的电动推杆，电动推杆的伸缩端向下穿过矩形外框201的顶部横框后与矩形内框202的顶部横框固定连接，通过电动推杆的伸缩直接驱动矩形内框202沿竖直方向往复移动。
第一竖向夹持栅板2a和第二竖向夹持栅板2b的矩形外框201和矩形内框202上形成有多个条形通孔，条形通孔供脱胶液自由通过，以减小栅板移动时的液体阻力，并促进脱胶液在纤维束周围的流动与交换。
每对承托杆3架设于相邻的一个第一竖向夹持栅板2a和一个第二竖向夹持栅板2b的顶部之间。
承托杆3为长条形杆件，其长度方向沿脱胶池1的长度方向延伸。一对承托杆3中的两根杆体在脱胶池1的宽度方向上对称布置且相互平行，分别靠近栅板的宽度方向两侧边缘。
承托杆3底部的两端分别设有端部滑块，端部滑块的横截面呈倒T形，与栅板顶部横框上开设的限位滑槽201b的截面形状相匹配，端部滑块嵌入限位滑槽201b内并可沿其自由滑动。承托杆3的两端设置有止挡端块201c。当承托杆3的端部滑块在该限位滑槽201b内滑动至抵靠止挡端块201c时，第一竖向夹持栅板2a和第二竖向夹持栅板2b之间的距离达到最大，该间距即为最大间距。当栅板相互靠近时，端部滑块在限位滑槽201b内向远离止挡端块201c的方向滑动，不会阻碍栅板的相向运动。承托杆3的中部上表面开设有卡设部，本实施例中该卡设部为弧形定位凹口32，弧形定位凹口32的弧形表面与亚麻纤维放置辊4的端部外圆周面相适配，用于对放置辊进行定位和支撑。
亚麻纤维放置辊4为圆柱形辊体，其长度大于同一对承托杆3中两根杆体之间的间距，小于第一竖向夹持栅板2a在宽度方向上的尺寸。
亚麻纤维放置辊4的两端分别搭置于对应承托杆3的弧形定位凹口32内，实现可拆卸支撑。亚麻纤维放置辊4的表面光滑，便于亚麻纤维束以U形形态搭挂，即纤维束的中部绕于辊体表面，两自由端向下穿过两承托杆3之间的空间，垂入脱胶液中。
第一驱动机构用于驱动所有第一竖向夹持栅板2a同步沿脱胶池1长度方向滑动，第二驱动机构用于驱动所有第二竖向夹持栅板2b同步沿脱胶池1长度方向滑动。
第一驱动机构包括第一驱动件（未示出）和第一闭环传动链条52，第二驱动机构包括第二驱动件（未示出）和第二闭环传动链条62。第一闭环传动链条52为两根，对称设置于脱胶池1长度方向的两侧壁上。
每根第一闭环传动链条52通过四个第一导向齿轮53张紧支撑，四个第一导向齿轮53的转轴均固定安装于脱胶池1的侧壁或安装平台上，使第一闭环传动链条52形成一段沿脱胶池长度方向水平布设的第一水平段521。第一水平段521位于脱胶池内部，且处于脱胶液面以下。第一水平段521上沿长度方向等间距地固定有多个第一连接件54，第一连接件54的数量与第一竖向夹持栅板2a的数量相同，每个第一连接件54与对应的一个第一竖向夹持栅板2a的侧部固定连接，当第一闭环传动链条52运转时，第一水平段521带动所有第一竖向夹持栅板2a同步沿长度方向滑动。
同样，第二闭环传动链条62为两根，对称设置于脱胶池1长度方向的两侧壁上，每根第二闭环传动链条62通过四个第二导向齿轮63张紧支撑，形成一段沿脱胶池长度方向水平布设的第二水平段621。第二水平段621位于脱胶池内部，且处于脱胶液面以下。第二水平段621上沿长度方向等间距地固定有多个第二连接件64，每个第二连接件64与对应的一个第二竖向夹持栅板2b的侧部固定连接，当第二闭环传动链条62运转时，第二水平段621带动所有第二竖向夹持栅板2b同步沿长度方向滑动。
第一闭环传动链条52和第二闭环传动链条62在脱胶池1的同一侧壁上相互交错设置，且在高度方向上相互错开布置。
本实施例中，第一闭环传动链条52所在平面高于第二闭环传动链条62所在平面，两者在水平面上的投影存在部分重叠区域，但因高度错开而互不干涉。第一水平段521和第二水平段621相互平行，均沿脱胶池长度方向延伸。
第一驱动件和第二驱动件均为伺服电机，并配有减速器，均安装于脱胶池1外部的安装平台12上。第一驱动件的输出轴通过同步轴与两侧壁上的两个第一闭环传动链条52的主动导向齿轮传动连接，驱动两根第一闭环传动链条52同步运转。第二驱动件的输出轴通过另一同步轴与两侧壁上的两个第二闭环传动链条62的主动导向齿轮传动连接，驱动两根第二闭环传动链条62同步运转。通过伺服电机的控制，第一闭环传动链条52和第二闭环传动链条62均可实现正转和反转，且两者能够反向运行或同步同向运行。
纺织生产用亚麻纤维脱胶装置的工作过程如下。首先，向脱胶池1内注入脱胶液，使液面高度高于第一水平段521和第二水平段621。初始状态时，控制第一驱动件和第二驱动件反向运转，使第一闭环传动链条52的第一水平段521和第二闭环传动链条62的第二水平段621朝相互远离的方向移动，由此所有相邻的第一竖向夹持栅板2a和第二竖向夹持栅板2b均彼此远离，直至各对承托杆3两端端部滑块分别抵靠对应限位滑槽201b的止挡端块201c，各对栅板间距均达到最大值，此时停止驱动。操作人员在脱胶池1外部将待脱胶的亚麻纤维束以U形形态搭挂在各亚麻纤维放置辊4上，使纤维束的中部绕于辊体表面，两自由端自然下垂，然后将各亚麻纤维放置辊4的两端分别放入对应一对承托杆3的弧形定位凹口32内，此时纤维束的下垂部分穿过两承托杆3之间的空隙，自然悬垂于相邻的第一竖向夹持栅板2a和第二竖向夹持栅板2b之间的夹持区域内。
接着，控制第一驱动件和第二驱动件反向运转，使第一水平段521和第二水平段621朝相互靠近的方向移动，带动所有相邻的第一竖向夹持栅板2a和第二竖向夹持栅板2b相互靠近。随着栅板的靠近，转动辊203的辊面逐渐接触并压靠在纤维束的下垂部分表面，当纤维束被可靠夹持后，停止驱动。在夹持状态下，可启动各栅板上的驱动电机204，带动偏心轮205旋转，通过连杆206带动矩形内框202上下往复运动，转动辊203随矩形内框202一同上下运动，对夹持在其间的纤维束进行上下搓揉，使胶质与纤维分离。同时，控制第一驱动件和第二驱动件同步同向运转，使第一水平段521和第二水平段621以相同的速度和方向移动，带动所有相邻的第一竖向夹持栅板2a和第二竖向夹持栅板2b在保持各自夹持间距的状态下，共同沿脱胶池1的长度方向往复移动。
纤维束在脱胶液中随栅板左右往复移动，受到脱胶液的持续冲刷、转动辊203的机械搓揉以及两栅板的挤压摩擦，胶质快速从纤维表面脱落并分散至液体中。上述搓揉和往复拖曳动作可单独进行，也可同时进行，根据脱胶工艺要求灵活控制。脱胶完成后，停止各栅板上的驱动电机204，控制第一驱动件和第二驱动件反向运转，使所有相邻栅板再次远离至最大间距，松开纤维束。操作人员依次将各亚麻纤维放置辊4从承托杆3上取下，卸下已脱胶的纤维，完成一个工作循环。
本实施例的装置通过交替排列的多组夹持对，能够单次装载并同时处理多束亚麻纤维，显著提升了单位时间的处理量。第一闭环传动链条和第二闭环传动链条的差动运行使得栅板的夹持与松开动作完全自动化，操作人员仅需完成初始挂料和最终取料，大幅减轻了劳动强度。同步同向运行时，所有纤维束整体随栅板在脱胶液中往复移动，液流对纤维的冲刷作用强烈，胶质脱离速度明显加快。与此同时，转动辊沿竖直方向的搓揉运动直接作用于纤维束表面，有效破坏了胶质与纤维的结合力，进一步缩短了脱胶时间，且搓揉作用使纤维束更加蓬松，处理后纤维的残胶率低、均匀性好。此外，栅板上密布的条形通孔降低了移动阻力，并促进了脱胶液在纤维束间的流通，使得各处脱胶效果更为一致。装置整体动作协调、运行平稳，特别适用于大批量亚麻纤维的高效脱胶处理。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
文章摘自国家发明专利，一种纺织生产用亚麻纤维脱胶装置，发明人:洪东海，黄正好，张伟奇，臧勇，范其光，孙二利，申请号:202611126957.X，申请日:2026.07.28。
