摘  要：本发明提供胡麻籽烘干循环防尘鼓风装置，涉及胡麻籽烘干技术领域，包括箱体，还包括：鼓风组件，鼓风组件包括连接在箱体一侧的支架，支架上安装有第一驱动电机，本发明中，鼓风组件中，支架上的第一驱动电机驱动蜗壳内的叶轮旋转，产生气流，气流经蜗壳出风口的连接管、连接块送入箱体内部，热源可通过鼓风组件输送至箱体内，翻料组件中，胡麻籽经料斗送入箱体内的料筒，热风沿料筒侧壁的螺旋导流槽流动，使热风在箱体内循环流动，第三驱动电机带动第一同步轮转动，通过同步带驱动第二同步轮运转，带动支撑架旋转，带动翻料板转动，对胡麻籽进行翻料，使胡麻籽与热风充分接触，实现胡麻籽均匀烘干，提升烘干效率与洁净度的效果。

权利要求书

1.胡麻籽烘干循环防尘鼓风装置，包括箱体（1），其特征在于，还包括：

鼓风组件（2），所述鼓风组件（2）包括连接在箱体（1）一侧的支架（21），所述支架（21）上安装有第一驱动电机（22），所述支架（21）上靠近第一驱动电机（22）输出端的一侧连接有蜗壳（23），所述第一驱动电机（22）的输出端位于蜗壳（23）内连接有叶轮（24），所述蜗壳（23）的出风口处连接有连接管（26），所述连接管（26）的另一端连接有连接块（27），所述连接块（27）连接在箱体（1）的顶部；

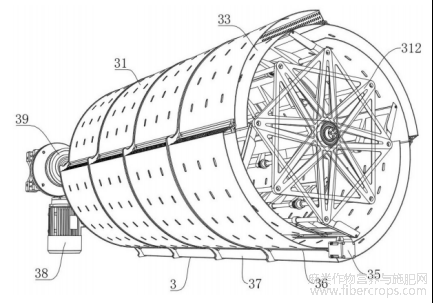

翻料组件（3），所述翻料组件（3）包括连接在箱体（1）内的料筒（31），所述箱体（1）的顶部一侧连接有料斗（32），所述料斗（32）的底部与料筒（31）相连通，所述料筒（31）底部出料槽的一侧安装有第二驱动电机（35），所述第二驱动电机（35）的输出端连接有第一转轴（36），所述第一转轴（36）上靠近出料槽的一侧连接有第一挡板（37），所述箱体（1）的一侧安装有第三驱动电机（38），所述第三驱动电机（38）的输出端连接有第一同步轮（39），所述第一同步轮（39）上配合设置有同步带（310），所述同步带（310）上配合设置有第二同步轮（311），所述第二同步轮（311）上连接有支撑架（312），所述支撑架（312）转动连接在料筒（31）内，所述支撑架（312）上连接有支撑杆（313），所述支撑杆（313）上转动连接有翻料板（314）。

2.根据权利要求1所述的胡麻籽烘干循环防尘鼓风装置，其特征在于：所述蜗壳（23）的进风口处连接有进风滤网（25），所述进风滤网（25）与蜗壳（23）可拆卸连接，用于拦截进入蜗壳（23）内的粉尘及杂质。

3.根据权利要求1所述的胡麻籽烘干循环防尘鼓风装置，其特征在于：所述料筒（31）的侧壁上均匀设置有三个螺旋导流槽（33），三个所述螺旋导流槽（33）内均连接有过滤板（34），所述过滤板（34）上开设有细密过滤孔，用于分离胡麻籽与细小粉尘。

4.根据权利要求1所述的胡麻籽烘干循环防尘鼓风装置，其特征在于：所述支撑杆（313）与翻料板（314）之间设置有扭簧（315），所述扭簧（315）的两端分别与支撑杆（313）、翻料板（314）连接，用于使翻料板（314）贴合料筒（31）内壁进行翻料。

5.根据权利要求1所述的胡麻籽烘干循环防尘鼓风装置，其特征在于：所述箱体（1）的内底部开设有出料口（316），所述箱体（1）内靠近出料口（316）的一侧滑动连接有第二挡板（317），所述料斗（32）内靠近顶部的一侧活动设置有密封盖（318），所述密封盖（318）与料斗（32）的顶部开口相适配。

6.根据权利要求1所述的胡麻籽烘干循环防尘鼓风装置，其特征在于：所述箱体（1）的一侧设置有旋风过滤除尘组件（4），所述旋风过滤除尘组件（4）包括连接在箱体（1）上的出风管（41），所述出风管（41）上连接有滤筒（42），所述滤筒（42）内从外至内依次连接有粗滤网（43）、HEPA过滤器（44），所述滤筒（42）内靠近HEPA过滤器（44）的内侧壁上均匀设置有旋流凸起（45），所述滤筒（42）的顶部内侧连接有静电除尘层（46），所述滤筒（42）的底部可拆卸连接有集尘盒（47）。

7.根据权利要求1所述的胡麻籽烘干循环防尘鼓风装置，其特征在于：所述箱体（1）上靠近连接块（27）底部的一侧设置有可变角度导流组件（5），所述可变角度导流组件（5）包括连接在箱体（1）上的安装座（51），所述安装座（51）内连接有固定座（52），所述安装座（51）上安装有第四驱动电机（53），所述第四驱动电机（53）的输出端连接有第一齿轮（54），所述第一齿轮（54）上啮合有第二齿轮（55），所述第一齿轮（54）以及第二齿轮（55）均转动连接在固定座（52）内。

8.根据权利要求7所述的胡麻籽烘干循环防尘鼓风装置，其特征在于：所述第二齿轮（55）上连接有凸轮（56），所述固定座（52）上靠近凸轮（56）的顶部转动连接有转动块（57），所述转动块（57）上连接有连接座（58），所述连接座（58）的一端安装有第五驱动电机（59），所述第五驱动电机（59）的输出端连接有第二转轴（510），所述第二转轴（510）转动连接在连接座（58）内，所述连接座（58）上连接有导流板（511）。

技术领域

本发明涉及胡麻籽烘干技术领域，尤其涉及胡麻籽烘干循环防尘鼓风装置。

背景技术

在胡麻籽加工领域，烘干后的籽粒传统上需平铺在地面进行自然冷却，这种方式不仅冷却效率低、耗时久，而且在物料堆积状态下，内部热量难以散发，容易导致胡麻籽过度熟化甚至焦糊，影响品质，同时，该过程会产生粉尘，工作环境较差。

然而在实际使用时，仍然存在以下不足，比如：现有的鼓风装置，无法实现胡麻籽均匀烘干，提升烘干效率与洁净度的效果，烘干不均会导致胡麻籽含水率差异大，部分颗粒过度烘干易破损、出油率下降，部分未达标则易霉变，严重影响后续研磨、榨油等工序的产品质量，烘干效率低下会延长生产周期，增加能耗与人工成本，降低产能，难以适配规模化生产需求，洁净度不足会使粉尘杂质残留于胡麻籽表面，不仅污染产品，还会堵塞设备滤网、风道，加剧部件磨损，缩短设备使用寿命，增加维护成本，同时粉尘泄漏会污染生产环境，影响操作人员身体健康，不符合绿色生产规范。

因此本发明提出胡麻籽烘干循环防尘鼓风装置解决上述问题。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，提出胡麻籽烘干循环防尘鼓风装置。

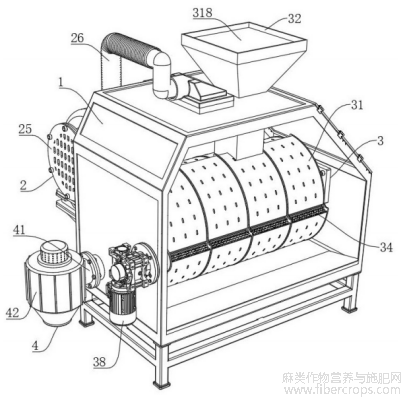

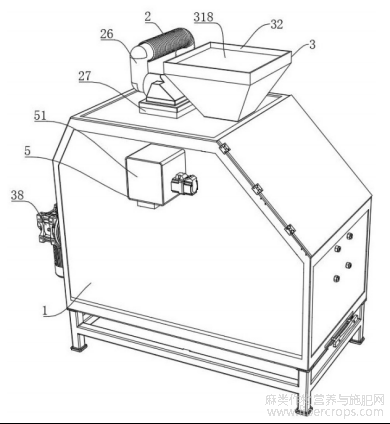

为了实现上述目的，本发明采用了如下技术方案：胡麻籽烘干循环防尘鼓风装置，包括箱体，还包括：

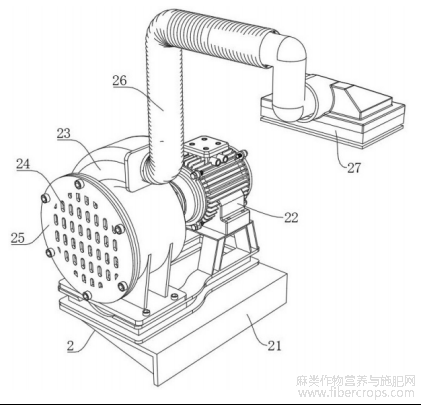

鼓风组件，所述鼓风组件包括连接在箱体一侧的支架，所述支架上安装有第一驱动电机，所述支架上靠近第一驱动电机输出端的一侧连接有蜗壳，所述第一驱动电机的输出端位于蜗壳内连接有叶轮，所述蜗壳的出风口处连接有连接管，所述连接管的另一端连接有连接块，所述连接块连接在箱体的顶部；

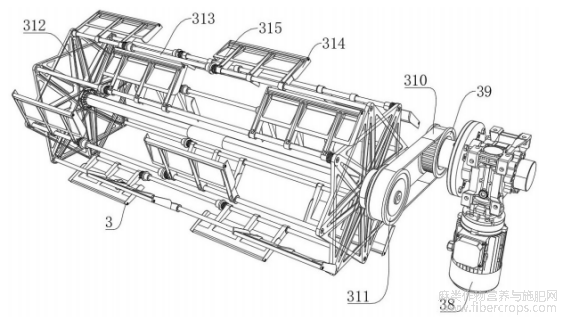

翻料组件，所述翻料组件包括连接在箱体内的料筒，所述箱体的顶部一侧连接有料斗，所述料斗的底部与料筒相连通，所述料筒底部出料槽的一侧安装有第二驱动电机，所述第二驱动电机的输出端连接有第一转轴，所述第一转轴上靠近出料槽的一侧连接有第一挡板，所述箱体的一侧安装有第三驱动电机，所述第三驱动电机的输出端连接有第一同步轮，所述第一同步轮上配合设置有同步带，所述同步带上配合设置有第二同步轮，所述第二同步轮上连接有支撑架，所述支撑架转动连接在料筒内，所述支撑架上连接有支撑杆，所述支撑杆上转动连接有翻料板。

进一步的，所述蜗壳的进风口处连接有进风滤网，所述进风滤网与蜗壳可拆卸连接，用于拦截进入蜗壳内的粉尘及杂质。

采用上述进一步方案的有益效果是：进风滤网可拆卸连接于蜗壳进风口，拦截进入蜗壳内的粉尘及杂质，防止粉尘附着在叶轮表面影响鼓风效率，避免杂质进入箱体污染胡麻籽，可拆卸便于定期拆卸清理或更换滤网，保证进气通畅，为鼓风组件稳定运行提供防护。

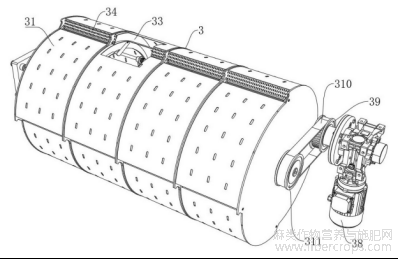

进一步的，所述料筒的侧壁上均匀设置有三个螺旋导流槽，三个所述螺旋导流槽内均连接有过滤板，所述过滤板上开设有细密过滤孔，用于分离胡麻籽与细小粉尘。

采用上述进一步方案的有益效果是：料筒侧壁均匀设置三个螺旋导流槽，槽内均连接带细密过滤孔的过滤板，工作时，热风沿螺旋导流槽有序流动，引导热风在料筒内循环，过滤板通过细密过滤孔分离胡麻籽与细小粉尘，留住胡麻籽的同时排出粉尘，保障烘干洁净度与热风循环效率。

进一步的，所述支撑杆与翻料板之间设置有扭簧，所述扭簧的两端分别与支撑杆、翻料板连接，用于使翻料板贴合料筒内壁进行翻料。

采用上述进一步方案的有益效果是：扭簧两端分别连接支撑杆与翻料板，利用自身弹性作用力，始终向翻料板施加贴合料筒内壁的作用力，当支撑架带动支撑杆旋转时，翻料板可紧密贴合筒壁翻动胡麻籽，避免出现翻料死角，保证翻料均匀。

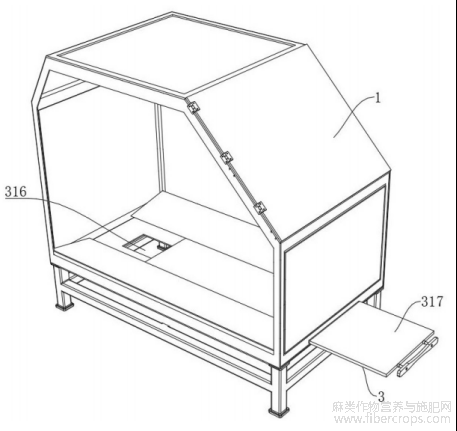

进一步的，所述箱体的内底部开设有出料口，所述箱体内靠近出料口的一侧滑动连接有第二挡板，所述料斗内靠近顶部的一侧活动设置有密封盖，所述密封盖与料斗的顶部开口相适配。

采用上述进一步方案的有益效果是：箱体内底部出料口用于排出烘干后的胡麻籽，第二挡板滑动连接于出料口附近，通过滑动实现出料口的开启与关闭，控制出料启停及出料速度，料斗顶部的密封盖可活动闭合，适配料斗开口，防止烘干过程中粉尘从料斗溢出，减少粉尘污染。

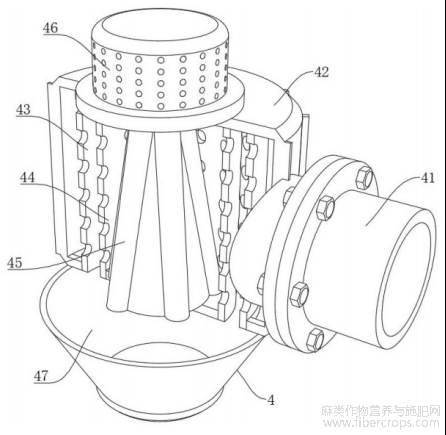

进一步的，所述箱体的一侧设置有旋风过滤除尘组件，所述旋风过滤除尘组件包括连接在箱体上的出风管，所述出风管上连接有滤筒，所述滤筒内从外至内依次连接有粗滤网、HEPA过滤器，所述滤筒内靠近HEPA过滤器的内侧壁上均匀设置有旋流凸起，所述滤筒的顶部内侧连接有静电除尘层，所述滤筒的底部可拆卸连接有集尘盒。

采用上述进一步方案的有益效果是：旋风过滤除尘组件通过出风管与箱体连通，含尘气流经出风管进入滤筒，旋流凸起使气流旋转产生离心力，粗滤网、HEPA过滤器逐级精滤细粉尘，静电除尘层吸附微小粉尘，过滤后的粉尘落入可拆卸集尘盒，实现粉尘集中收集净化。

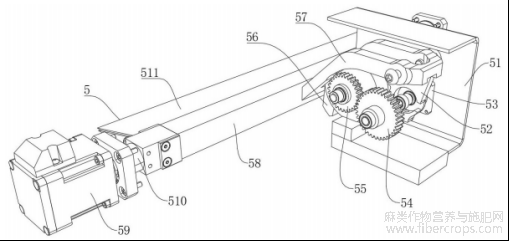

进一步的，所述箱体上靠近连接块底部的一侧设置有可变角度导流组件，所述可变角度导流组件包括连接在箱体上的安装座，所述安装座内连接有固定座，所述安装座上安装有第四驱动电机，所述第四驱动电机的输出端连接有第一齿轮，所述第一齿轮上啮合有第二齿轮，所述第一齿轮以及第二齿轮均转动连接在固定座内。

采用上述进一步方案的有益效果是：可变角度导流组件中，安装座内的固定座为齿轮提供安装支撑，第四驱动电机驱动输出端的第一齿轮转动，因第一齿轮与第二齿轮啮合，进而带动第二齿轮同步转动，为导流板角度调节提供动力，确保角度调节稳定可控。

进一步的，所述第二齿轮上连接有凸轮，所述固定座上靠近凸轮的顶部转动连接有转动块，所述转动块上连接有连接座，所述连接座的一端安装有第五驱动电机，所述第五驱动电机的输出端连接有第二转轴，所述第二转轴转动连接在连接座内，所述连接座上连接有导流板。

采用上述进一步方案的有益效果是：第二齿轮转动时带动凸轮同步转动，凸轮旋转过程中推动固定座上的转动块转动，转动块带动连接座及导流板调节角度，第五驱动电机驱动第二转轴转动，可进一步微调导流板角度，实现热风导流方向灵活调控，适配不同烘干需求。

与现有技术相比，本发明的优点和积极效果在于：

本发明中，该装置工作时，箱体为各组件提供安装支撑基础，鼓风组件中，支架上的第一驱动电机驱动蜗壳内的叶轮旋转，产生气流，气流经蜗壳出风口的连接管、连接块送入箱体内部，热源可通过鼓风组件输送至箱体内，翻料组件中，胡麻籽经料斗送入箱体内的料筒，热风沿料筒侧壁的螺旋导流槽流动，使热风在箱体内循环流动，第三驱动电机带动第一同步轮转动，通过同步带驱动第二同步轮运转，进而带动料筒内的支撑架旋转，支撑架上的支撑杆带动翻料板转动，对料筒内的胡麻籽进行均匀翻料，使胡麻籽与热风充分接触，出料时，第二驱动电机驱动第一转轴带动第一挡板转动，控制出料启停，从而实现胡麻籽均匀烘干，提升烘干效率与洁净度的效果。

本发明中，旋风过滤除尘组件用于净化排放的气流，工作时，箱体内携带胡麻籽细小粉尘的气流，经出风管进入滤筒，气流接触滤筒内侧壁的旋流凸起后产生旋转离心力，气流从外至内依次经过粗滤网和HEPA过滤器，逐级拦截中、细小粉尘，剩余微小粉尘被滤筒顶部内侧的静电除尘层吸附，实现全面净化，过滤后的洁净气流可循环利用或排出，过滤截留的粉尘最终落入底部可拆卸的集尘盒，便于定期清理，维持组件长期稳定运行。

本发明中，可变角度导流组件用于灵活调节热风导流方向，适配胡麻籽均匀烘干需求，安装于箱体靠近连接块底部一侧，工作时，安装座为整个组件提供固定支撑，其内部的固定座用于安装固定第一齿轮和第二齿轮，第四驱动电机启动后，驱动输出端的第一齿轮转动，通过齿轮啮合带动第二齿轮同步转动，进而带动第二齿轮上的凸轮旋转，凸轮推动固定座上的转动块转动，带动连接座及导流板初步调节角度，第五驱动电机驱动第二转轴转动，可对导流板进行精细微调，实现热风导流角度灵活可控，保障胡麻籽与热风充分接触。
