摘  要：本申请涉及一种苎麻根加工用的切片装置，涉及苎麻加工领域，以解决人工对苎麻根切片时劳动量较大和切片效率较低的问题，其包括操作平台和设置于操作平台上的输送机构、切片机构和收集机构；输送机构包括输送平台和若干输送辊，输送辊沿输送平台的长度方向设置；切片机构设置于输送平台的输送方向末端用于对输送辊输送的苎麻根进行切片；收集机构设置于所述输送平台的底部用于收集苎麻根片。本申请具有对苎麻根部进行加工时，将苎麻根部放置于输送平台上，通过驱动输送辊转动对苎麻根进行输送，苎麻根输送至输送平台端部位置时，切片机构对苎麻根进行切片，并通过收集机构对切片的苎麻根进行收集，降低工人劳动量，提高苎麻根切片效率的效果。



技术要点

1.一种苎麻根加工用的切片装置，其特征在于：包括操作平台(1)和设置于操作平台(1)上的输送机构(2)、切片机构(3)和收集机构(4)；

所述输送机构(2)包括输送平台(21)和若干输送辊(22)，所述输送平台(21)设置于操作平台(1)上，所述输送辊(22)沿所述输送平台(21)的长度方向设置；

所述切片机构(3)设置于所述输送平台(21)的输送方向末端用于对输送辊(22)输送的苎麻根进行切片；

所述收集机构(4)设置于所述输送平台(21)的底部用于收集苎麻根片。

2.根据权利要求1所述的一种苎麻根加工用的切片装置，其特征在于：所述输送机构(2)还包括两个滑动架(23)，两个所述滑动架(23)分别设置于所述输送平台(21)的两侧，所述滑动架(23)沿垂直于所属输送平台(21)长度方向滑动设置，所述输送辊(22)转动连接于滑动架(23)上，所述滑动架(23)上设置有用于驱动所述输送辊(22)转动的驱动件(24)。

3.根据权利要求2所述的一种苎麻根加工用的切片装置，其特征在于：所述输送平台(21)的两侧均设置有滑槽(211)，所述滑动架(23)滑动设置于滑槽(211)内，所述滑槽(211)内设置有第一弹簧(25)，所述第一弹簧(25)用于驱动两个所述滑动架(23)相互靠近。

4.根据权利要求2所述的一种苎麻根加工用的切片装置，其特征在于：所述驱动件(24)包括驱动电机(241)和连接带(242)，所述驱动电机(241)固定安装于所述滑动架(23)上，所述连接带(242)套设于多个所述输送辊(22)和驱动电机(241)输出轴的外部。

5.根据权利要求4所述的一种苎麻根加工用的切片装置，其特征在于：所述切片机构(3)包括两组切刀(31)，两组所述切刀(31)分别滑动连接于所述输送平台(21)上，所述切刀(31)与所述驱动电机(241)之间设置有驱动连接机构(5)，所述驱动电机(241)通过所述驱动连接机构(5)驱动切刀(31)滑动。

6.根据权利要求5所述的一种苎麻根加工用的切片装置，其特征在于：所述驱动连接机构(5)包括往复丝杆(51)和螺纹套(52)，所述往复丝杆(51)沿所述切刀(31)的滑动方向设置且转动连接于所述输送平台(21)上，所述螺纹套(52)设置于切刀(31)上且与螺纹套(52)螺纹连接适配。

7.根据权利要求6所述的一种苎麻根加工用的切片装置，其特征在于：所述驱动连接机构(5)还包括连接套(53)和第二弹簧(54)，所述连接套(53)沿所述往复丝杆(51)的轴线方向套设于往复丝杆(51)上，所述往复丝杆(51)上设置有限位块(511)，所述连接套(53)上开设有限位槽(531)，所述限位块(511)嵌设于限位槽(531)中，所述连接套(53)的端部和所述驱动电机(241)的输出轴上均设置有相互啮合的锥齿轮(45)，所述第二弹簧(54)用于驱动连接套(53)运动使两个锥齿轮(45)相互啮合。

8.根据权利要求5所述的一种苎麻根加工用的切片装置，其特征在于：所述收集机构(4)包括导流槽(41)和收集筒(42)，所述导流槽(41)设置于所述输送平台(21)上且位于所述切刀(31)的下方，所述导流槽(41)远离所述输送平台(21)的一端倾斜向下设置，所述收集筒(42)设置于导流槽(41)远离所述输送平台(21)的一端的下方。

9.根据权利要求8所述的一种苎麻根加工用的切片装置，其特征在于：所述收集机构(4)还包括旋转电机(43)、齿环(44)和齿轮(45)，所述收集筒(42)与操作平台(1)转动连接设置，所述齿环(44)同轴套设于所述收集筒(42)的外部，所述旋转电机(43)设置于所述操作平台(1)上，所述齿轮(45)同轴设置于旋转电机(43)的输出轴上，所述齿环(44)和齿轮(45)相互啮合。

10.根据权利要求1所述的一种苎麻根加工用的切片装置的切片方法，其特征在于：包括如下步骤：

步骤一：将待切片的苎麻根放置于输送平台(21)上，使苎麻根位于两个滑动架(23)之间；

步骤二：第一弹簧(25)驱动滑动架(23)使输送辊(22)的外壁与苎麻根接触；

步骤三：启动驱动电机(241)带动连接带(242)和输送辊(22)转动，从而对输送平台(21)上的苎麻根进行输送；

步骤四：驱动电机(241)通过锥齿轮(45)带动连接套(53)、往复丝杆(51)转动，从而驱动切刀(31)往复运动，对苎麻根进行切片；

步骤五：苎麻根片通过导流槽(41)落入收集筒(42)中，旋转电机(43)通过齿轮(45)带动齿环(44)和收集筒(42)转动，使苎麻根片均匀分布于收集筒(42)中。



技术领域

本申请涉及苎麻加工的领域，尤其是涉及一种苎麻根加工用的切片装置。



背景技术

现有的苎麻根在进行切片加工时，通常通过人工方式切片，进行切片时，手持苎麻根进行输送，另一只手控制切刀进行切割，在切刀底部放置收集盒对苎麻根片进行收集。

现有相关技术中存在以下问题：苎麻根在放置一段时间后根部会失去水分，从而导致植物的根部质地较硬，在进行切片时较为难切，导致工人的劳动量增大，且切片效率低下。



发明内容

为了降低工人劳动量和切片效率，本申请提供一种苎麻根加工用的切片装置。

本申请提供的一种苎麻根加工用的切片装置，采用如下的技术方案：

一种苎麻根加工用的切片装置，包括操作平台和设置于操作平台上的输送机构、切片机构和收集机构；所述输送机构包括输送平台和若干输送辊，所述输送平台设置于操作平台上，所述输送辊沿所述输送平台的长度方向设置；所述切片机构设置于所述输送平台的输送方向末端用于对输送辊输送的苎麻根进行切片；所述收集机构设置于所述输送平台的底部用于收集苎麻根片。

通过采用上述技术方案，对苎麻根部进行加工时，将苎麻根部放置于输送平台上，通过驱动输送辊转动对苎麻根进行输送，苎麻根输送至输送平台端部位置时，切片机构对苎麻根进行切片，并通过收集机构对切片的苎麻根进行收集，降低工人劳动量，提高苎麻根切片效率。

可选的，所述输送机构还包括两个滑动架，两个所述滑动架分别设置于所述输送平台的两侧，所述滑动架沿垂直于输送平台长度方向滑动设置，所述输送辊转动连接于滑动架上，所述滑动架上设置有用于驱动输送辊转动的驱动件。

通过采用上述技术方案，驱动件驱动滑动架上的输送辊转动，通过输送辊转动对苎麻根进行输送，且两个滑动架可沿垂直于输送平台长度方向滑动，从而便于调节两个滑动架之间的距离，便于对不同宽度的苎麻根进行输送。

可选的，所述输送平台的两侧均设置有滑槽，所述滑动架滑动设置于滑槽内，所述滑槽内设置有第一弹簧，所述第一弹簧用于驱动两个滑动架相互靠近。

通过采用上述技术方案，滑动架在滑槽内部滑动，使滑动架滑动更加稳定，同时第一弹簧驱动滑动架运动对输送平台上的苎麻根进行夹紧，使苎麻根输送更加稳定，提高输送效果。

可选的，所述驱动件包括驱动电机和连接带，所述驱动电机固定安装于所述滑动架上，所述连接带套设于多个所述输送辊和驱动电机输出轴的外部。

通过采用上述技术方案，启动驱动电机带动连接带转动，通过连接带带动多个输送辊同时转动，从而能够对苎麻根进行稳定输送，且无需手动操作，使用更加安全，效率更高。

可选的，所述切片机构包括两组切刀，两组所述切刀分别滑动连接于所述输送平台上，所述切刀与所述驱动电机之间设置有驱动连接机构，所述驱动电机通过驱动连接机构驱动切刀滑动。

通过采用上述技术方案，启动驱动电机使输送辊转动的同时，驱动电机通过驱动连接机构带动切刀运动，切刀相互靠近或者相互远离能够实现对苎麻根进行切割，无需设置额外的驱动装置，降低装置制造成本。

可选的，所述驱动连接机构包括往复丝杆和螺纹套，所述往复丝杆沿所述切刀的滑动方向设置且转动连接于所述输送平台上，所述螺纹套设置于切刀上且与螺纹套螺纹连接适配。

通过采用上述技术方案，往复丝杆与螺纹套之间螺纹连接，转动往复丝杆，能够驱动切刀进行往复运动，进而能够对苎麻根进行切片，切刀运动较为稳定，切片效果较好。

可选的，所述驱动连接机构还包括连接套和第二弹簧，所述连接套沿所述往复丝杆的轴线方向套设于往复丝杆上，所述往复丝杆上设置有限位块，所述连接套上开设有限位槽，所述限位块嵌设于限位槽中，所述连接套的端部和所述驱动电机的输出轴上均设置有相互啮合的锥齿轮，所述第二弹簧用于驱动连接套运动使两个锥齿轮相互啮合。

通过采用上述技术方案，第二弹簧驱动连接套运动，使连接套上的锥齿轮与驱动电机输出轴上的锥齿轮保持啮合，往复丝杆上的限位块嵌入连接套上的限位槽中，从而当连接套转动时带动往复丝杆转动，进而实现切刀的运动，结构简单，能够较好的对苎麻根进行切片。

可选的，所述收集机构包括导流槽和收集筒，所述导流槽设置于所述输送平台上且位于所述切刀的下方，所述导流槽远离所述输送平台的一端倾斜向下设置，所述收集筒设置于导流槽远离所述输送平台的一端的下方。

通过采用上述技术方案，苎麻根切片后落至导流槽上，苎麻根片顺着导流槽落入收集筒中，完成收集，无需人工进行收集，降低工人的劳动量。

可选的，所述收集机构还包括旋转电机、齿环和齿轮，所述收集筒与操作平台转动连接设置，所述齿环同轴套设于所述收集筒的外部，所述旋转电机设置于所述操作平台上，所述齿轮同轴设置于旋转电机的输出轴上，所述齿环和齿轮相互啮合。

通过采用上述技术方案，启动旋转电机驱动齿轮转动，齿轮与收集筒外壁上的齿环啮合，从而启动收集筒发生转动，苎麻根片顺着导流槽落下能够均匀落入收集筒中，提高收集效果。

本申请提供的一种苎麻根加工用的切片装置的切片方法，采用如下的技术方案：

一种苎麻根加工用的切片装置的切片方法，包括如下步骤：

步骤一：将待切片的苎麻根放置于输送平台上，使苎麻根位于两个滑动架之间；

步骤二：第一弹簧驱动滑动架使输送辊的外壁与苎麻根接触；

步骤三：启动驱动电机带动连接带和输送辊转动，从而对输送平台上的苎麻根进行输送；

步骤四：驱动电机通过锥齿轮带动连接套、往复丝杆转动，从而驱动切刀往复运动，对苎麻根进行切片；

步骤五：苎麻根片通过导流槽落入收集筒中，旋转电机通过齿轮带动齿环和收集筒转动，使苎麻根片均匀分布于收集筒中。

综上所述，本申请包括以下至少有益技术效果：

1.对苎麻根部进行切片加工时，将苎麻根部放置于输送平台上，通过驱动输送辊转动对苎麻根进行输送，苎麻根输送至输送平台端部位置时，切片机构对苎麻根进行切片，并通过收集机构对切片的苎麻根进行收集，降低工人劳动量，提高苎麻根切片效率；

2.驱动件驱动滑动架上的输送辊转动，启动驱动电机带动连接带转动，通过连接带带动多个输送辊同时转动，通过输送辊转动对苎麻根进行输送，且两个滑动架可沿垂直于输送平台长度方向滑动，从而便于调节两个滑动架之间的距离，便于对不同宽度的苎麻根进行输送；

3.启动驱动电机使输送辊转动的同时，驱动电机通过驱动连接机构带动切刀运动，切刀相互靠近或者相互远离能够实现对苎麻根进行切割，无需设置额外的驱动装置，降低装置制造成本。



附图说明

图1是本申请实施例的俯视结构示意图；

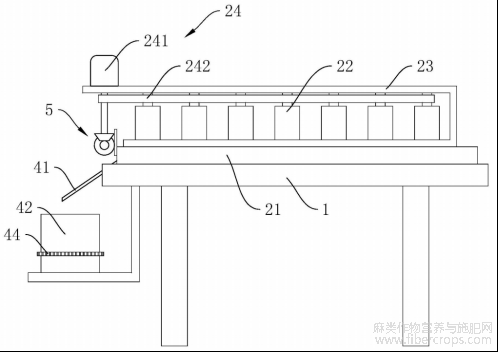

图2是本申请实施例的正视结构示意图；

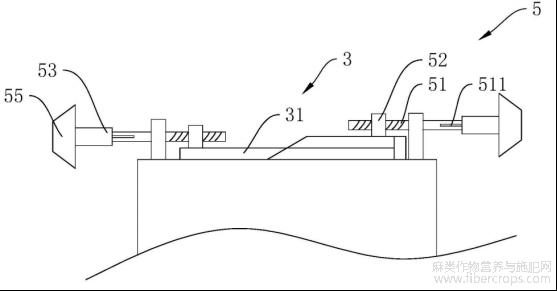

图3是本申请实施例的展示驱动连接机构俯视结构示意图；

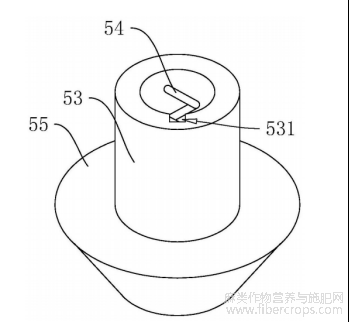

图4是本申请实施例的展示连接套整体结构示意图。



附图标记：1、操作平台；2、输送机构；21、输送平台；211、滑槽；22、输送辊；23、滑动架；24、驱动件；241、驱动电机；242、连接带；25、第一弹簧；3、切片机构；31、切刀；4、收集机构；41、导流槽；42、收集筒；43、旋转电机；44、齿环；45、齿轮；5、驱动连接机构；51、往复丝杆；511、限位块；52、螺纹套；53、连接套；531、限位槽；54、第二弹簧；55、锥齿轮。



具体实施方式

以下结合附图1-4对本申请作进一步详细说明。

本申请实施例公开一种苎麻根加工用的切片装置。

参照图1，一种苎麻根加工用的切片装置包括操作平台1、输送机构2、切片机构3、收集机构4和驱动连接机构5，其中输送机构2、切片机构3、收集机构4和驱动连接机构5均设置于操作平台1上，使用时，通过输送机构2对苎麻根进行输送，通过驱动连接机构5使输送机构2在输送苎麻根的同时，切片机构3能够对苎麻根进行切片，切片后通过收集机构4进行收集储放，提高了切片的效率，降低人工的劳动强度。

为便于对苎麻根进行输送，输送机构2包括输送平台21、两个滑动架23和若干输送辊22，输送平台21固定安装于操作平台1上，两个滑动架23分别设置于输送平台21的两侧，输送平台21的两侧均开设有垂直于输送平台21长度方向的滑槽211，滑动架23滑动设置于滑槽211内，使滑动架23沿垂直于输送平台21长度方向滑动，输送辊22沿输送平台21的长度方向设置于滑动架23上，且输送辊22与滑动架23转动连接，输送辊22的转动轴呈竖直设置，滑槽211内固定连接有第一弹簧25，第一弹簧25的轴线与滑槽211开设方向相同，通过第一弹簧25用于驱动两个滑动架23相互靠近，使滑动架23上的输送辊22与苎麻根抵接；

两个滑动架23可沿垂直于输送平台21长度方向滑动，从而便于调节两个滑动架23之间的距离，便于对不同宽度的苎麻根进行输送，且滑动架23在滑槽211内部滑动，使滑动架23滑动更加稳定，同时第一弹簧25驱动滑动架23运动对输送平台21上的苎麻根进行夹紧，使苎麻根输送更加稳定；

为驱动输送辊22转动，滑动架23上设置有用于驱动输送辊22转动的驱动件24，本实施例中，驱动件24包括驱动电机241和连接带242，驱动电机241固定安装于滑动架23上，连接带242套设于多个输送辊22和驱动电机241输出轴的外部，驱动电机241随滑动架23同步运动，启动驱动电机241带动连接带242转动，通过连接带242带动多个输送辊22同时转动，从而能够对苎麻根进行稳定输送。

为了实现对苎麻根进行切片，切片机构3设置于输送平台21的输送方向末端从而对输送辊22输送的苎麻根进行切片，切片机构3包括两组切刀31，两组切刀31分别滑动连接于输送平台21的两侧，驱动连接机构5设置于切刀31与驱动电机241之间，驱动电机241通过驱动连接机构5驱动切刀31滑动，具体的，驱动连接机构5包括往复丝杆51、螺纹套52、连接套53和第二弹簧54，往复丝杆51沿切刀31的滑动方向设置且转动连接于输送平台21上，螺纹套52固定连接于切刀31上且与螺纹套52螺纹连接适配；

驱动连接机构5还包括连接套53和第二弹簧54，连接套53沿往复丝杆51的轴线方向套设于往复丝杆51上，往复丝杆51上一体成型有限位块511，连接套53上开设有限位槽531，限位块511嵌设于限位槽531中，连接套53的端部和驱动电机241的输出轴上均同轴固定连接有锥齿轮45，两个锥齿轮45相互啮合，第二弹簧54用于驱动连接套53运动使两个锥齿轮45相互啮合，第二弹簧54驱动连接套53运动，使连接套53上的锥齿轮45与驱动电机241输出轴上的锥齿轮45保持啮合，往复丝杆51上的限位块511嵌入连接套53上的限位槽531中，从而当连接套53转动时带动往复丝杆51转动，往复丝杆51与螺纹套52之间螺纹连接，转动往复丝杆51，能够驱动切刀31进行往复运动，进而能够对苎麻根进行切片，切刀31运动较为稳定，切片效果较好。

为便于对切片的苎麻根进行收集，收集机构4包括导流槽41、收集筒42、旋转电机43、齿环44和齿轮45，导流槽41的一端固定连接于输送平台21上且位于切刀31的下方，导流槽41远离所述输送平台21的一端倾斜向下设置，收集筒42设置于导流槽41远离输送平台21的一端的下方，且收集筒42的开口处于导流槽41的正下方，收集筒42与操作平台1之间转动连接，旋转电机43固定安装于操作平台1上，苎麻根切片后落至导流槽41上，苎麻根片顺着导流槽41落入收集筒42中；

齿环44同轴套设于收集筒42的外部，旋转电机43固定安装于操作平台1上，齿轮45同轴固定连接于旋转电机43的输出轴上，齿环44和齿轮45相互啮合，启动旋转电机43驱动齿轮45转动，齿轮45与收集筒42外壁上的齿环44啮合，从而启动收集筒42发生转动，苎麻根片顺着导流槽41落下能够均匀落入收集筒42中。

本申请还公开一种苎麻根加工用的切片装置的切片方法。

一种苎麻根加工用的切片装置的切片方法，包括如下步骤：

步骤一：将待切片的苎麻根放置于输送平台21上，使苎麻根位于两个滑动架23之间；

步骤二：第一弹簧25驱动滑动架23使输送辊22的外壁与苎麻根接触；

步骤三：启动驱动电机241带动连接带242和输送辊22转动，从而对输送平台21上的苎麻根进行输送；

步骤四：驱动电机241通过锥齿轮45带动连接套53、往复丝杆51转动，从而驱动切刀31往复运动，对苎麻根进行切片；

步骤五：苎麻根片通过导流槽41落入收集筒42中，旋转电机43通过齿轮45带动齿环44和收集筒42转动，使苎麻根片均匀分布于收集筒42中。

以上均为本申请的较佳实施例，并非依此限制本申请的保护范围，故凡依本申请的结构、形状、原理所做的等效变化，均应涵盖于本申请的保护范围之内。



文章摘自国家发明专利，发明人：万虎，赫焕丽，舒金意，何娜，张小丽，申请号：202311016995.6，申请日：2023.08.11
