[麻专利]一种重金属污染土壤的黄麻种植装置 202210862948.2

  本发明公开了一种重金属污染土壤的黄麻种植装置,其结构包括承接盘、投管、量筒、导流筒、储存仓、伸缩杆,承接盘通过导流筒与储存仓间接配合,且连接有量筒,量筒连接有投管,投管滑动配合在伸缩杆上,在助力体上设置有护压件和钉扣,利用护压件和钉扣在卡托上相配合,当筛梯带着种子一层层向下滑动着渗透时,其种子将会先旋转进连爪内,搅动护压件在辅助道之间左右摆动,扰乱种子的转动方向,逐步缩小种子的转动范围,进一步调整钉扣的收拢宽度按照种子外形来定位和正向,来阻挡种子的偏移,以防不能有序排放至承接盘上。



技术要点

1.一种重金属污染土壤的黄麻种植装置,其特征在于:其结构包括承接盘(1)、投管(2)、量筒(3)、导流筒(4)、储存仓(5)、伸缩杆(6),所述承接盘(1)通过导流筒(4)与储存仓(5)间接配合,且连接有量筒(3),所述量筒(3)连接有投管(2),所述投管(2)滑动配合在伸缩杆(6)上,所述导流筒(4)包括筛梯(41)、循推槽(42)、拱板(43)、平旋台(44)、助力体(45),所述筛梯(41)和拱板(43)通过平旋台(44)转动配合在承接盘(1)上,且滑动配合有循推槽(42),所述循推槽(42)内安装有助力体(45)。

2.根据权利要求1所述的一种重金属污染土壤的黄麻种植装置,其特征在于:所述助力体(45)包括连爪(451)、护压件(452)、钉扣(453)、辅助道(454)、卡托(455),所述连爪(451)通过卡托(455)连接在循推槽(42)内,且连接有辅助道(454),所述辅助道(454)之间设有护压件(452)和钉扣(453)。

3.根据权利要求2所述的一种重金属污染土壤的黄麻种植装置,其特征在于:所述辅助道(454)通过护压件(452)滑动配合在循推槽(42)内。

4.根据权利要求2所述的一种重金属污染土壤的黄麻种植装置,其特征在于:所述护压件(452)包括集片(521)、限助杆(522)、护圈(523)、拨料板(524)、隔体(525)、圆盘(526),所述集片(521)连接在隔体(525)上,且过渡配合在连爪(451)和辅助道(454)之间,所述隔体(525)和限助杆(522)连接在圆盘(526)上,且通过拨料板(524)滑动配合在辅助道(454)内。

5.根据权利要求4所述的一种重金属污染土壤的黄麻种植装置,其特征在于:所述圆盘(526)转动配合在卡托(455)内,且通过护圈(523)间接配合在钉扣(453)上。

6.根据权利要求2所述的一种重金属污染土壤的黄麻种植装置,其特征在于:所述钉扣(453)包括摆框(531)、止挡袋(532)、收拢膜(533)、侧翼(534)、纠偏结构(535),所述摆框(531)通过纠偏结构(535)连接有侧翼(534),且活动卡合在限助杆(522)和护圈(523)之间,所述侧翼(534)内滑动配合有止挡袋(532),所述止挡袋(532)间接配合在收拢膜(533)下。

7.根据权利要求6所述的一种重金属污染土壤的黄麻种植装置,其特征在于:所述收拢膜(533)包括衔接扣(35a1)、定架(35a2)、围箍(35a3)、转钮(35a4)、复位板(35a5),所述衔接扣(35a1)连接在定架(35a2)内,且过渡配合在止挡袋(532)下,所述定架(35a2)通过复位板(35a5)和转钮(35a4)转动配合在摆框(531)上,所述转钮(35a4)上安装有围箍(35a3)。

8.根据权利要求7所述的一种重金属污染土壤的黄麻种植装置,其特征在于:所述围箍(35a3)包括磨合垫(a31)、囊弹层(a32)、撑座(a33)、顶塔(a34)、反收角(a35),所述磨合垫(a31)连接在撑座(a33)之间,且通过囊弹层(a32)滑动配合在摆框(531)和侧翼(534)之间,所述撑座(a33)之间连接有反收角(a35),所述反收角(a35)通过顶塔(a34)连接在转钮(35a4)内。



技术领域

本发明涉及重金属污染处理技术领域,特别的,是一种重金属污染土壤的黄麻种植装置。



背景技术

经研究发现,即使具备较强抗御重金属污染能力的黄麻特定品种,也对土壤重金属污染程度有着不同的响应:在部分中度尤其是重度污染的条件下,各品种均表现出生长发育迟缓、株型矮化严重等特征,而麻园的有效株、单株高和茎粗等是构成黄麻丰(高)产的最基本的评价指标,因此,在重金属污染地区发展黄麻生产,需要确定一个合理的种植密度,在种植密度加大的前提下显得尤为重要,这只能通过勤中耕、巧施肥、及时灌溉等田间管理措施才能获得,现有的重金属污染土壤的黄麻种植装置通过锥形导流筒对非圆的黄麻种子达到单粒精密排种的目的,当非圆种子从储存仓往导流筒流动时,将会顺着该倾斜面来逐层吸取非圆种子,通过筛梯一层层向下滑动着渗透,使得其非圆结构滑动过程中出现偏转弹跳的现象,以致于种子的推送方向发生转变,甚至会横向卡滞在筛梯低位处,封挡住种子的流通路径,影响后期分管对种子投放进土壤的高效性。



发明内容

针对上述问题,本发明提供一种重金属污染土壤的黄麻种植装置,其结构包括承接盘、投管、量筒、导流筒、储存仓、伸缩杆,所述承接盘通过导流筒与储存仓间接配合,且连接有量筒,所述量筒连接有投管,所述投管滑动配合在伸缩杆上,所述导流筒包括筛梯、循推槽、拱板、平旋台、助力体,所述筛梯和拱板通过平旋台转动配合在承接盘上,且滑动配合有循推槽,所述循推槽内安装有助力体。

作为本发明的进一步改进,所述助力体包括连爪、护压件、钉扣、辅助道、卡托,所述连爪通过卡托连接在循推槽内,且连接有辅助道,所述辅助道之间设有护压件和钉扣。

作为本发明的进一步改进,所述辅助道通过护压件滑动配合在循推槽内,保证有足够的种子调整空间。

作为本发明的进一步改进,所述护压件包括集片、限助杆、护圈、拨料板、隔体、圆盘,所述集片连接在隔体上,且过渡配合在连爪和辅助道之间,所述隔体和限助杆连接在圆盘上,且通过拨料板滑动配合在辅助道内。

作为本发明的进一步改进,所述圆盘转动配合在卡托内,且通过护圈间接配合在钉扣上,有效衔接起两个结构之间的运动。

作为本发明的进一步改进,所述钉扣包括摆框、止挡袋、收拢膜、侧翼、纠偏结构,所述摆框通过纠偏结构连接有侧翼,且活动卡合在限助杆和护圈之间,所述侧翼内滑动配合有止挡袋,所述止挡袋间接配合在收拢膜下。

所述收拢膜包括衔接扣、定架、围箍、转钮、复位板,所述衔接扣连接在定架内,且过渡配合在止挡袋下,所述定架通过复位板和转钮转动配合在摆框上,所述转钮上安装有围箍。

作为本发明的进一步改进,所述围箍包括磨合垫、囊弹层、撑座、顶塔、反收角,所述磨合垫连接在撑座之间,且通过囊弹层滑动配合在摆框和侧翼之间,所述撑座之间连接有反收角,所述反收角通过顶塔连接在转钮内。



有益效果

与现有技术相比,本发明的有益效果:

1、本发明在助力体上设置有护压件和钉扣,利用护压件和钉扣在卡托上相配合,当筛梯带着种子一层层向下滑动着渗透时,其种子将会先旋转进连爪内,搅动护压件在辅助道之间左右摆动,扰乱种子的转动方向,逐步缩小种子的转动范围,进一步调整钉扣的收拢宽度按照种子外形来定位和正向,来阻挡种子的偏移,以防不能有序排放至承接盘上。

2、本发明通过集片滑动在辅助道的倾斜面上,使得集片顺着辅助道的倾斜角度,引导之间限助杆在辅助道和推挤钉扣居中定位,起到很好的缓冲作用,避免物料推挤转向。

3、本发明由于止挡袋兜住种子,被牵扯滑动在侧翼之间,使得种子重心往下压,从而保证种子被压紧限制在收拢膜内,保证种子继续无法窜动或者移位,增加种子流动运输的稳定性。



附图说明

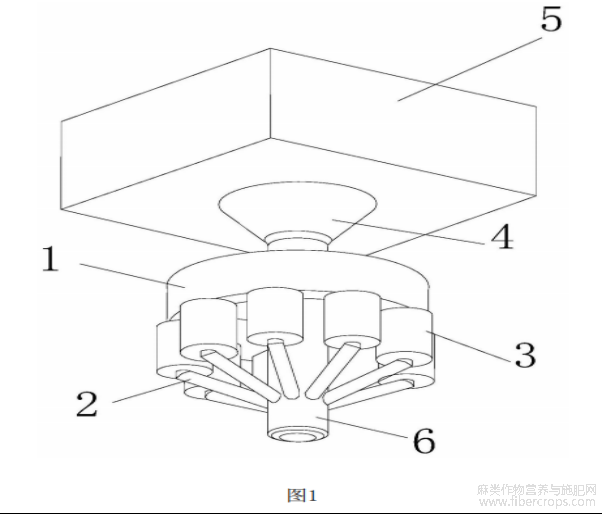

1 为本发明一种重金属污染土壤的黄麻种植装置的结构示意图。

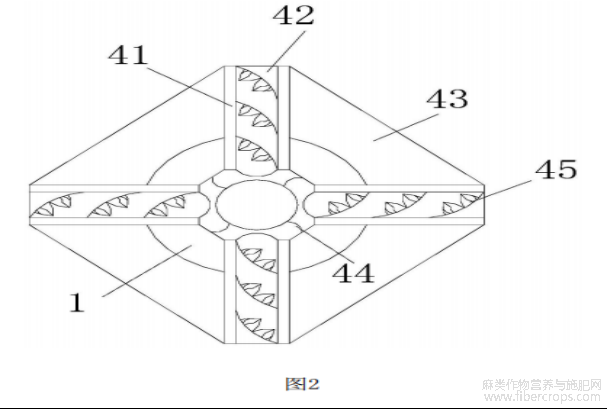

2 为本发明导流筒的俯视结构示意图。

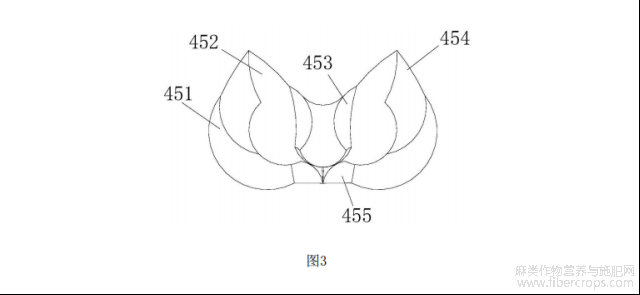

3 为本发明助力体的平面结构示意图。

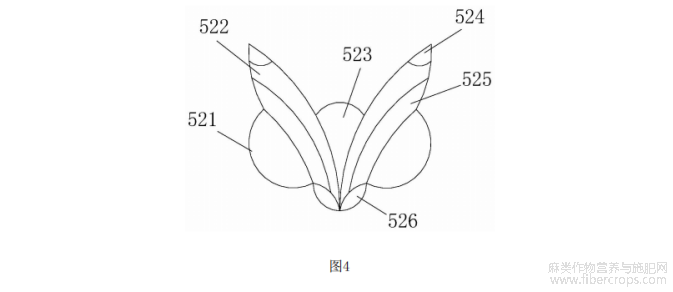

4 为本发明护压件的平面结构示意图。

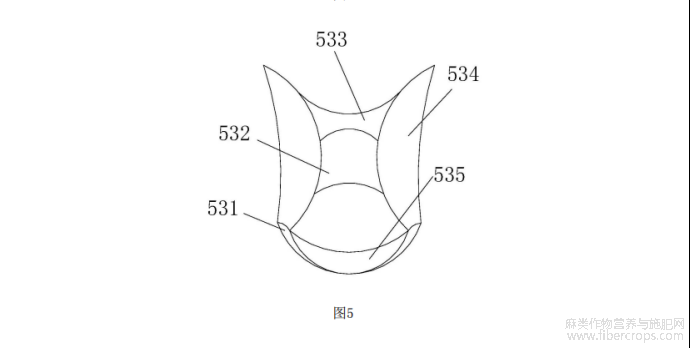

5 为本发明钉扣的平面结构示意图。

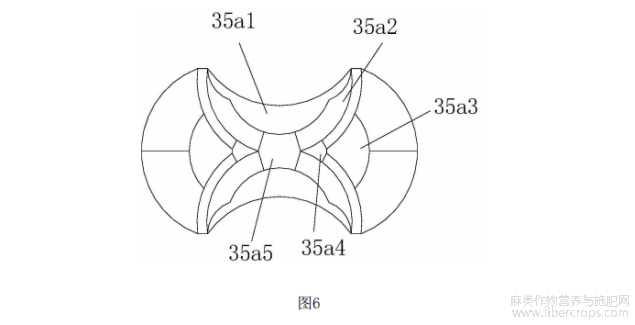

6 为本发明纠偏结构的俯视结构示意图。

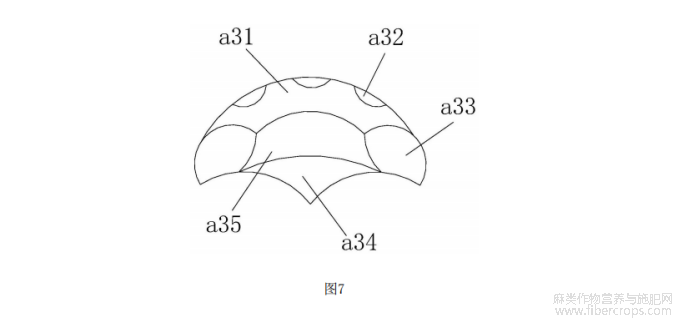

7 为本发明围箍的平面结构示意图。



图中:承接盘?1、投管?2、量筒?3、导流筒?4、储存仓?5、伸缩杆?6、筛梯?41、循推槽?42、拱板?43、平旋台?44、助力体?45、连爪?451、护压件?452、钉扣?453、辅助道?454、卡托?455、集片?521、限助杆?522、护圈?523、拨料板?524、隔体?525、圆盘?526、摆框?531、止挡袋?532、收拢膜?533、侧翼?534、纠偏结构?535、衔接扣?35a1、定架?35a2、围箍?35a3、转钮?35a4、复位板?35a5、磨合垫?a31、囊弹层?a32、撑座?a33、顶塔?a34、反收角?a35。



具体实施方式

基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

实施例1

如图1?图3所示,本发明提供一种重金属污染土壤的黄麻种植装置,其结构包括承接盘1、投管2、量筒3、导流筒4、储存仓5、伸缩杆6,所述承接盘1通过导流筒4与储存仓5间接配合,且固定连接有两个以上的量筒3,所述量筒3铰接连接有投管2,所述投管2滑动配合在伸缩杆6上,所述导流筒4包括筛梯41、循推槽42、拱板43、平旋台44、助力体45,所述筛梯41和拱板43通过平旋台44转动配合在承接盘1上,且滑动配合有循推槽42,所述循推槽42内安装有助力体45,所述助力体45包括连爪451、护压件452、钉扣453、辅助道454、卡托455,所述连爪451通过卡托455铰接连接在循推槽42内,且内侧焊接连接有辅助道454,所述辅助道454之间设有护压件452和钉扣453,所述辅助道454通过护压件452滑动配合在循推槽42的槽型结构内,保证有足够的种子调整空间,在助力体45上设置有护压件452和钉扣453,利用护压件452和钉扣453在卡托455上相配合,当筛梯41带着种子一层层向下滑动着渗透时,其种子将会先旋转进连爪451内,搅动护压件452在辅助道454之间左右摆动,扰乱种子的转动方向,逐步缩小种子的转动范围,进一步调整钉扣453的收拢宽度按照种子外形来定位和正向,来阻挡种子的偏移,以防不能有序排放至承接盘1上。

实施例2

如图4?图7所示,在实施例1的基础上,本发明结合以下结构部件的相互配合,所述护压件452包括集片521、限助杆522、护圈523、拨料板524、隔体525、圆盘526,所述集片521焊接连接在隔体525上,且过渡配合在连爪451和辅助道454之间,所述隔体525和限助杆522铰接连接在圆盘526上,且通过拨料板524滑动配合在辅助道454内,所述圆盘526转动配合在卡托455内,且通过护圈523间接配合在钉扣453上,有效衔接起两个结构之间的运动,所述钉扣453包括摆框531、止挡袋532、收拢膜533、侧翼534、纠偏结构535,所述摆框531通过纠偏结构535铰接连接有侧翼534,且活动卡合在限助杆522和护圈523之间,所述侧翼534内滑动配合有止挡袋532,所述止挡袋532间接配合在收拢膜533下,所述收拢膜533包括衔接扣35a1、定架35a2、围箍35a3、转钮35a4、复位板35a5,所述衔接扣35a1套接连接在定架35a2内,且过渡配合在止挡袋532下,所述定架35a2通过复位板35a5和转钮35a4转动配合在摆框531上,所述转钮35a4上安装有围箍35a3,所述围箍35a3包括磨合垫a31、囊弹层a32、撑座a33、顶塔a34、反收角a35,所述磨合垫a31固定连接在撑座a33之间,且通过囊弹层a32滑动配合在摆框531和侧翼534之间,所述撑座a33之间焊接连接有反收角a35,所述反收角a35通过顶塔a34插嵌连接在转钮35a4内,通过集片521滑动在辅助道454的倾斜面上,使得集片521顺着辅助道454的倾斜角度,引导之间限助杆522在辅助道454和推挤钉扣453居中定位,起到很好的缓冲作用,避免物料推挤转向,由于止挡袋532兜住种子,被牵扯滑动在侧翼534之间,使得种子重心往下压,从而保证种子被压紧限制在收拢膜533内,保证种子继续无法窜动或者移位,增加种子流动运输的稳定性。

下面对上述技术方案中的一种重金属污染土壤的黄麻种植装置的工作原理作如下说明:

本发明在使用过程中,当非圆种子从储存仓5往导流筒4流动时,为防止其非圆结构滑动过程中出现偏转弹跳的现象,以致于种子的推送方向发生转变,因此,在筛梯41上安装有助力体45,当平旋台44在承接盘1上转动时,种子会滑动在螺纹形的拱板43上,由于平旋台44的离心力和种子的非圆结构,将会边转动变投进同侧正滑动筛梯41上的循推槽42开口内,使得种子打着旋儿进连爪451之间,使得连爪451带动圆盘526一起摆动在卡托455上,开始框限住种子的转动方向和搅乱转动速度,而圆盘526摆动的同时,也让限助杆522和隔体525逐步开合,推动集片521和拨料板524,一个从辅助道454下滑至连爪451之间上,逐步稳定圆盘526的摆动频率和反向支撑抬升中部限助杆522的运动路径,一个配合限助杆522抬升而扣押在辅助道454尖端开口处,扩大辅助道454在循推槽42内的承接面积,进一步将种子容纳进之间,共同使得护圈523托扶起钉扣453,使得摆框531被护圈523从限助杆522低位处摆动推挤出,还放松对衔接扣35a1和定架35a2的限制,加快定架35a2在复位板35a5上的平展,释放出衔接扣35a1,不仅顺利垂直扣限住种子底部,还收合摩擦种子尖端朝下的平躺在止挡袋532上,由于定架35a2的撑开摊平,将会带动撑座a33同步偏移,通过反收角a35去推挤磨合垫a31顺势滑动,配合扒扯侧翼534的弧形表面底部,使得侧翼534相互靠拢,逐渐和定架35a2形成三角固定空间,加上收拢膜533封挡,保证种子能以静止状态,同一朝向的被循推槽42运输至平旋台44内投放进承接盘1内,确保种子的推送方向保持统一和在流通路径有序流动。

在本发明的描述中,需要理解的是,术语“中心”、“侧向”、“长度”、“宽度”、“高度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“侧”等指示的方位或位置关系为基于附图中所示的方位或位置关系,仅是为了便于描述本发明和简化描述,而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本发明的限制。

以上所述实施例的各技术特征可以进行任意的组合,为使描述简洁,未对上述实施例中的各个技术特征所有可能的组合都进行描述,然而,只要这些技术特征的组合不存在矛盾,都应当认为是本说明书记载的范围。



摘自国家发明专利,发明人:刘星宜,申请号:202210862948.2,申请日:2022.07.21
