[麻专利]工业大麻播种和施肥一体的播种器

  :本发明提供了工业大麻播种和施肥一体的播种器,涉及播种器技术领域,包括:移动板,所述移动板处于主体内部,移动板的底部设有两个支撑件,每个支撑件的外侧设有两个连接杆,每个连接杆的外端设有一个推动板,推动板为X形结构,推动板为金属材质,推动板的外端为楔形结构。使本装置在移动的过程中,旋转轮可以在旋转件的外侧旋转,同时移动轮可以与不同位置的出料件接触,使旋转轮可以受力上升,进而使移动板可以带动推动板自动上下移动使用,使料仓内部的物料可以被自动控制疏通,使物料可以流畅排出,避免产生堵塞,解决了工业大麻播种器,物料在排出使用的时候,容易产生堵塞,缺少利用移动动力自动疏通以及流畅排出的结构的问题。



技术要点

1.工业大麻播种和施肥一体的播种器,其特征在于,包括:主体(1);所述主体(1)的前端两侧分别设有一个移动孔(102),每个移动孔(102)的内部安装有一个移动杆(105),移动杆(105)为工字形轴结构,移动杆(105)的内部为可伸缩结构,移动杆(105)的外侧套装有弹簧,每个移动杆(105)的顶端设有一个受力板,受力板的内部设有螺纹孔;旋转件(2),所述旋转件(2)共设有两个,每个旋转件(2)的外侧设有环状排列的出料口,出料口为长条状结构,每个所述件(2)的外侧设有环状排列的化肥排出口,两个旋转件(2)安装在主体(1)的底部,两个旋转件(2)之间设有一个料仓,每个旋转件(2)的外侧设有一个加料仓,每个出料口的外部安装有一个可滑动的出料件(203),出料件(203)调节范围为80?120,出料件(203)的两侧分别设有一个辅助挡板;移动板(3),所述移动板(3)处于主体(1)内部,移动板(3)处于两个旋转件(2)之间,移动板(3)安装在料仓的内部,移动板(3)的底部设有两个支撑件301),每个支撑件(301)的外侧设有两个连接杆(302),每个连接杆(302)的外端设有一个推动板(303),推动板(303)为X形结构,推动板(303)为金属材质,推动板(303)的外端为楔形结构。

2.如权利要求1所述工业大麻播种和施肥一体的播种器,其特征在于:所述主体(1)的前端上方两侧分别设有一个调节件(101),调节件(101)的内部转动安装有一个螺栓,螺栓插入在受力板的螺纹孔内部,移动孔(102)为长条状结构,移动孔(102)的两端为弧形结构。

3.如权利要求1所述工业大麻播种和施肥一体的播种器,其特征在于:所述主体(1)的前端设有连接件(103),连接件(103)的两侧为倾斜状结构,连接件(103)的前端通过插销与牵引机械连接,主体(1)的底部安装有压轮(104)。

4.如权利要求1所述工业大麻播种和施肥一体的播种器,其特征在于:两个所述移动杆105)的底部设有一个底件(106),底件(106)为V形板状结构,底件(106)为弹性金属材质,底件(106)的两侧均设有均匀排列的辅助槽(107),底件(106)的底部设有刮件(108),刮件108)为V形结构,刮件(108)的截面为楔形结构。

5.如权利要求1所述工业大麻播种和施肥一体的播种器,其特征在于:每个所述旋转件2)的外侧设有卡板(201),每十五个卡板(201)组成一组,每五组卡板(201)呈环状排列,卡板(201)处于出料件(203)的内侧,每个旋转件(2)的两侧分别设有一个导槽(202)。

6.如权利要求5所述工业大麻播种和施肥一体的播种器,其特征在于:每个所述出料件203)的两侧分别设有一个导件(204),导件(204)的侧边嵌入在导槽(202)的内部,每个出料件(203)的两侧分别设有一个安装件(205),每个安装件(205)的内部设有一个T形槽,T形槽的上下两端分别设有一个圆孔。

7.如权利要求6所述工业大麻播种和施肥一体的播种器,其特征在于:所述安装件205)的T形槽内部嵌入有移动头(206),每两个移动头(206)之间通过一个U形板连接,每个移动头(206)的内端设有一个顶杆(207),顶杆(207)插入在顶端的圆孔内部,顶杆(207)插入在卡板(201)之间,移动头(206)的外端设有外杆(208),外杆(208)的外侧套装有弹簧,外杆(208)插入在圆孔内部。

8.如权利要求1所述工业大麻播种和施肥一体的播种器,其特征在于:所述支撑件301)为倒U形结构,移动板(3)的两端分别设有一个侧杆(304),侧杆(304)为L形结构,每个侧杆(304)的外端设有一个圆孔。

9.如权利要求8所述工业大麻播种和施肥一体的播种器,其特征在于:每个所述侧杆304)的外端设有一个支撑杆(305),支撑杆(305)为倒U形结构,每个支撑杆(305)的底部轴连接有一个旋转轮(306),旋转轮(306)与旋转件(2)接触。

10.如权利要求9所述工业大麻播种和施肥一体的播种器,其特征在于:每个所述侧杆304)的底部安装有一个固定件(307),固定件(307)的内侧设有调节螺栓,固定件(307)安装在料仓的侧边上方,每个固定件(307)的顶端设有一个顶件(308),顶件(308)的内部设有圆杆,圆杆插入在侧杆(304)的圆孔内部,圆杆的外侧套装有弹簧。



技术领域

本发明涉及播种器技术领域,特别涉及工业大麻播种和施肥一体的播种器。



背景技术

在进行工业大麻种植的时候,通常需要利用播种器来进行播种以及施肥,使工业大麻可以省力的便捷种植;

然而,就目前传统工业大麻播种器而言,在种植的时候,地面容易产生杂物以及石块,缺少辅助清理的结构,清理的结构在遇到阻挡之后,无法自适应调节高度,避免受损,播种器在播种时,株距无法调节,无法适用于不同的种植要求,物料在排出使用的时候,容易产生堵塞,缺少利用移动动力自动疏通以及流畅排出的结构。



发明内容

有鉴于此,本发明提供工业大麻播种和施肥一体的播种器,其具有移动杆,使本装置在使用的时候,遇到阻挡之后,底件可以利用冲击力上升,使移动杆可以将弹簧压缩,进而保护底件,避免受损。

本发明提供了工业大麻播种和施肥一体的播种器,具体包括:主体;所述主体为矩形结构,主体的前端两侧分别设有一个移动孔,每个移动孔的内部安装有一个移动杆,移动杆为工字形轴结构,移动杆的内部为可伸缩结构,移动杆的外侧套装有弹簧,每个移动杆的顶端设有一个受力板,受力板的内部设有螺纹孔;旋转件,所述旋转件为圆形结构,旋转件共设有两个,每个旋转件的外侧设有环状排列的出料口,出料口为长条状结构,每个所述件的外侧设有环状排列的化肥排出口,两个旋转件安装在主体的底部,两个旋转件之间设有一个料仓,每个旋转件的外侧设有一个加料仓,每个出料口的外部安装有一个可滑动的出料件,出料件调节范围为80?120,出料件的两侧分别设有一个辅助挡板;移动板,所述移动板为矩形板状结构,移动板处于主体内部,移动板处于两个旋转件之间,移动板安装在料仓的内部,移动板的底部设有两个支撑件,每个支撑件的外侧设有两个连接杆,每个连接杆的外端设有一个推动板,推动板为X形结构,推动板为金属材质,推动板的外端为楔形结构。

可选的,所述主体的前端上方两侧分别设有一个调节件,调节件为矩形结构,调节件的内部转动安装有一个螺栓,螺栓插入在受力板的螺纹孔内部,移动孔为长条状结构,移动孔的两端为弧形结构;所述主体的前端设有连接件,连接件的两侧为倾斜状结构,连接件的前端通过插销与牵引机械连接,主体的底部安装有压轮,压轮为圆形结构;两个所述移动杆的底部设有一个底件,底件为V形板状结构,底件为弹性金属材质,底件的两侧均设有均匀排列的辅助槽,辅助槽为矩形结构,底件的底部设有刮件,刮件为V形结构,刮件的截面为楔形结构。

可选的,每个所述旋转件的外侧设有卡板,卡板为倾斜板状结构,每十五个卡板组成一组,每五组卡板呈环状排列,卡板处于出料件的内侧,每个旋转件的两侧分别设有一个导槽,导槽为圆环状结构;每个所述出料件的两侧分别设有一个导件,导件为L形结构,导件的侧边嵌入在导槽的内部,每个出料件的两侧分别设有一个安装件,安装件为矩形结构,每个安装件的内部设有一个T形槽,T形槽的上下两端分别设有一个圆孔;所述安装件的T形槽内部嵌入有移动头,移动头为T形结构,每两个移动头之间通过一个U形板连接,每个移动头的内端设有一个顶杆,顶杆插入在顶端的圆孔内部,顶杆插入在卡板之间,移动头的外端设有外杆,外杆的外侧套装有弹簧,外杆插入在圆孔内部。

可选的,所述支撑件为倒U形结构,连接杆为圆柱形结构,移动板的两端分别设有一个侧杆,侧杆为L形结构,每个侧杆的外端设有一个圆孔;每个所述侧杆的外端设有一个支撑杆,支撑杆为倒U形结构,每个支撑杆的底部轴连接有一个旋转轮,旋转轮与旋转件接触;每个所述侧杆的底部安装有一个固定件,固定件为U形结构,固定件的内侧设有调节螺栓,固定件安装在料仓的侧边上方,每个固定件的顶端设有一个顶件,顶件为U形结构,顶件的内部设有圆杆,圆杆插入在侧杆的圆孔内部,圆杆的外侧套装有弹簧。



根据本发明的各实施例的播种器,与传统播种器相比,其旋转轮可以接收旋转件的动力,进而被顶动上升,使推动板可以自动疏通物料。

此外,通过设置移动杆,使本装置在使用的时候,本装置在利用牵引机械移动的过程中,刮件可以利用移动杆外侧的弹簧自动与地面贴合,使刮件可以将杂物以及石块进行刮取,由于底件为V形结构,使杂物以及石块可以被向两侧推动,进而使杂物以及石块可以被自动清理,同时在遇到阻挡之后,刮件受力之后,可以利用冲击力带动底件一起上升,使移动杆可以将弹簧压缩缓冲;

此外,通过设置出料件,使本装置在使用的时候,可以通过人力拉动U形板,使移动头可以向外移动,使外杆外侧的弹簧可以被压缩,使顶杆可以内缩,进而从卡板之间脱离,使出料件可以解除限位固定,然后控制出料件进行间距调节,使导件可以在导槽的内部移动,使多个出料件之间可以调节位置使用,进而调节株距,当调节完毕之后,可以松开U形板,使外杆外侧的弹簧可以伸展,进而推动顶杆自动插入到卡板的内部自动限位,使出料件可以重新限位固定进行使用;

此外,通过设置推动板,使本装置在移动的过程中,旋转轮可以在旋转件的外侧旋转,同时移动轮可以与不同位置的出料件接触,使旋转轮可以受力上升,进而使移动板可以带动推动板自动上下移动使用,使料仓内部的物料可以被自动控制疏通,使物料可以流畅排出,避免产生堵塞。





附图说明



1示出了根据本发明的实施例播种器的立体结构的示意图;

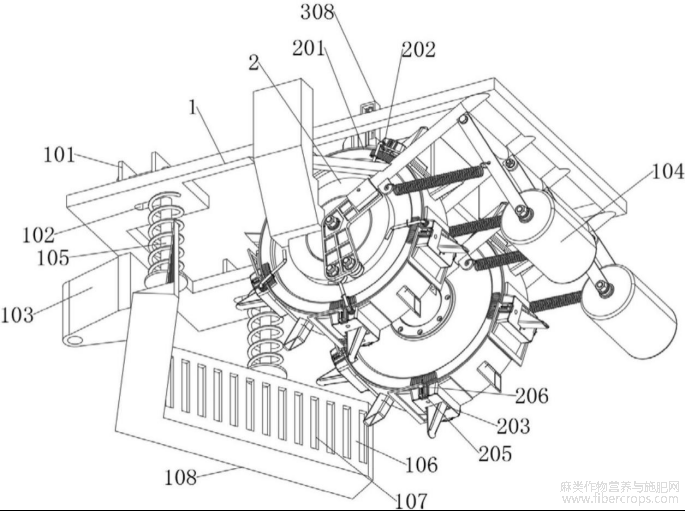

2示出了根据本发明的实施例播种器的仰视结构的示意图;

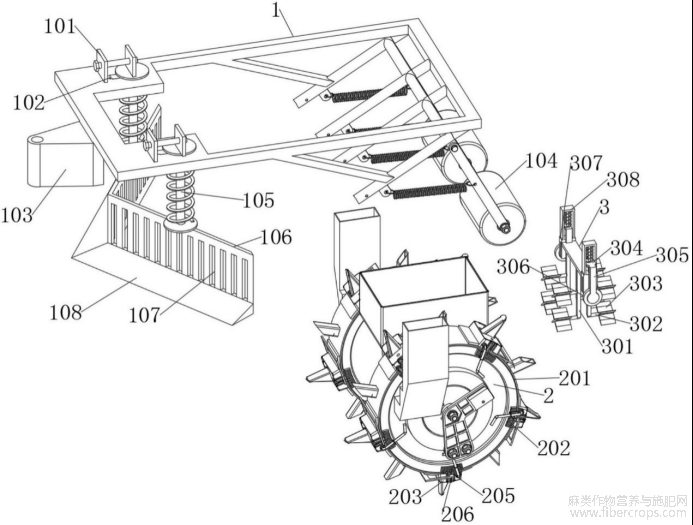

3示出了根据本发明的实施例播种器的分解立体结构的示意图;

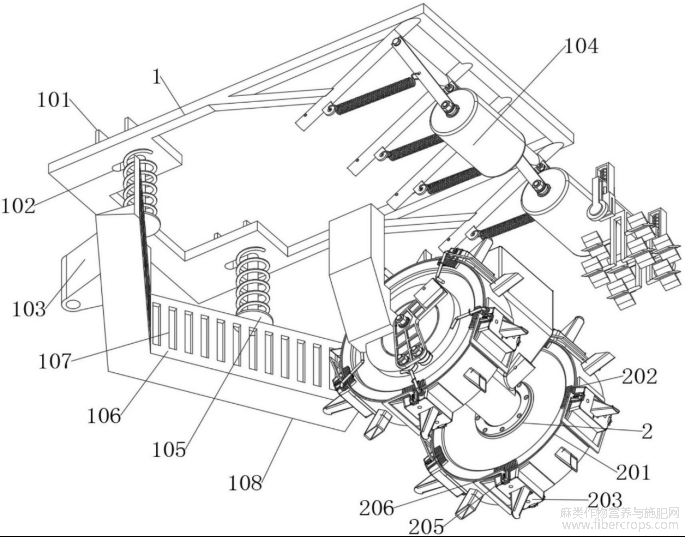

4示出了根据本发明的实施例播种器的分解仰视结构的示意图;

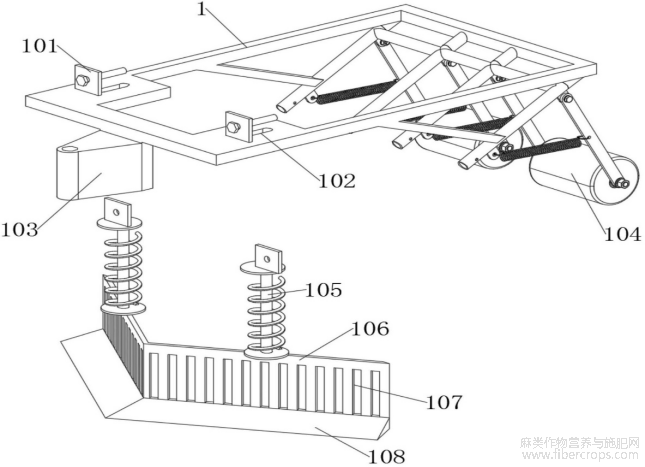

5示出了根据本发明的实施例播种器的主体分解立体结构的示意图;

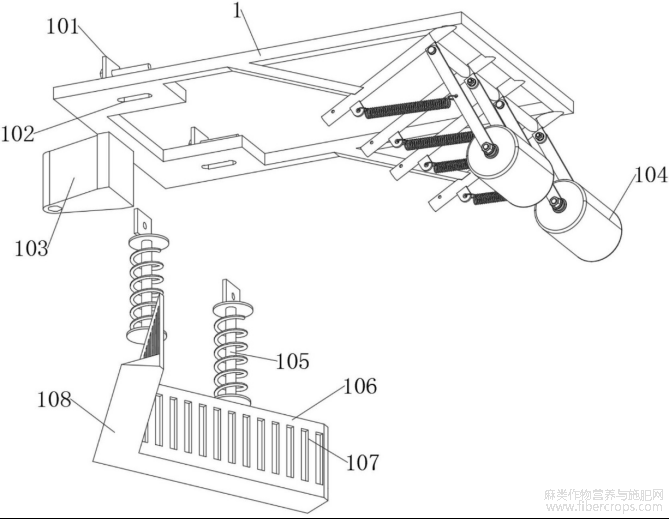

6示出了根据本发明的实施例播种器的主体分解仰视结构的示意图;

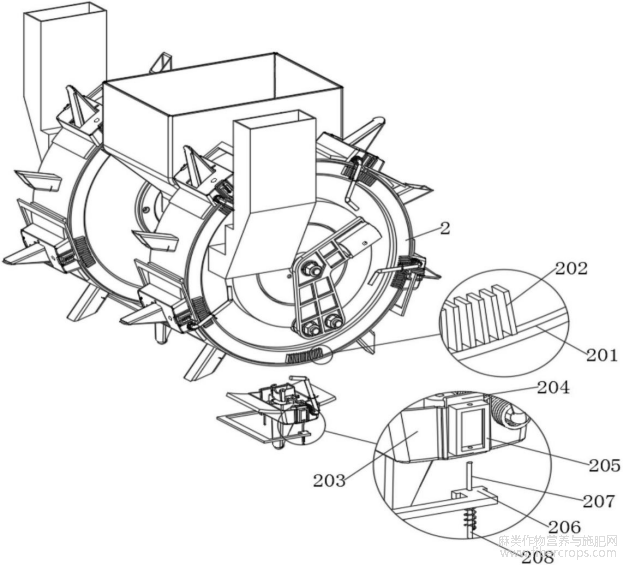

7示出了根据本发明的实施例播种器的旋转件分解及局部放大结构的示意图;

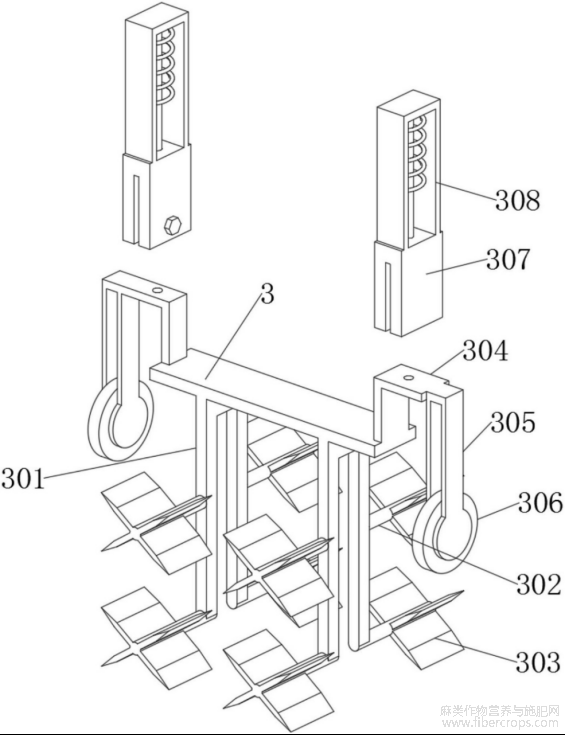

8示出了根据本发明的实施例播种器的移动板分解立体结构的示意图。



附图标记列表

1、主体;101、调节件;102、移动孔;103、连接件;104、压轮;105、移动杆;106、底件;107、辅助槽;108、刮件;

2、旋转件;201、卡板;202、导槽;203、出料件;204、导件;205、安装件;206、移动头;207、顶杆;208、外杆;

3、移动板;301、支撑件;302、连接杆;303、推动板;304、侧杆;305、支撑杆;306、旋转轮;307、固定件;308、顶件。



具体实施方式

为了使得本发明的技术方案的目的、方案和优点更加清楚,下文中将结合本发明的具体实施例的附图,对本发明实施例的技术方案进行清楚、完整的描述。除非另有说明,否则本文所使用的术语具有本领域通常的含义。附图中相同的附图标记代表相同的部件。

实施例:请参考图1至图8:

本发明提出了工业大麻播种和施肥一体的播种器,包括:主体1;主体1为矩形结构,主体1的前端两侧分别设有一个移动孔102,使移动杆105可以在其内部调节使用,每个移动孔102的内部安装有一个移动杆105,移动杆105为工字形轴结构,移动杆105的内部为可伸缩结构,移动杆105的外侧套装有弹簧,使弹簧可以自动受力伸展,进而使刮件108可以自动贴合地面,进而便捷清理石块以及杂物,同时弹簧可以辅助缓冲刮件108受到的冲击力,每个移动杆105的顶端设有一个受力板,受力板的内部设有螺纹孔,使螺栓可以在其内部旋转,进而调节移动杆105的前后距离;旋转件2,旋转件2为圆形结构,旋转件2共设有两个,每个旋转件2的外侧设有环状排列的出料口,可以使化肥或工业大麻种子从出料口排出,出料口为长条状结构,使出料件203在前后调节的时候,出料口可以始终排出种子,使出料件203可以调节株距,每个旋转件2的外侧设有环状排列的化肥排出口,使化肥可以一起排出,两个旋转件2安装在主体1的底部,两个旋转件2之间设有一个料仓,每个旋转件2的外侧设有一个加料仓,每个出料口的外部安装有一个可滑动的出料件203,出料件203调节范围为80?120,可以便捷位置,进而调节株距,出料件203的两侧分别设有一个辅助挡板,可以在出料件203调节位置之后,辅助挡住出料口;移动板3,移动板3为矩形板状结构,移动板3处于主体1内部,移动板3处于两个旋转件2之间,移动板3安装在料仓的内部,可以在料仓的内部疏通物料排出,移动板3的底部设有两个支撑件301,每个支撑件301的外侧设有两个连接杆302,每个连接杆302的外端设有一个推动板303,推动板303为X形结构,推动板303为金属材质,推动板303的外端为楔形结构,使移动板3受力上下移动的时候,推动板303可以受力在物料中移动,进而推动物料便捷流通排出。

参考图5和图6,主体1的前端上方两侧分别设有一个调节件101,调节件101为矩形结构,调节件101的内部转动安装有一个螺栓,使螺栓可以在其内部旋转使用,螺栓插入在受力板的螺纹孔内部,可以控制受力板以及移动杆105移动调节位置,移动孔102为长条状结构,移动孔102的两端为弧形结构,使移动杆105可以在其内部调节前后位置;主体1的前端设有连接件103,连接件103的两侧为倾斜状结构,连接件103的前端通过插销与牵引机械连接,使本装置可以借助牵引机械使用,主体1的底部安装有压轮104,压轮104为圆形结构,可以辅助压实泥土;两个移动杆105的底部设有一个底件106,底件106为V形板状结构,底件106为弹性金属材质,可以将石块以及杂物进行推动,底件106的两侧均设有均匀排列的辅助槽107,辅助槽107为矩形结构,使泥土可以经过辅助槽107,底件106的底部设有刮件108,刮件108为V形结构,刮件108的截面为楔形结构,可以将地面的杂物以及石块进行刮取推动。

参考图7,每个旋转件2的外侧设有卡板201,卡板201为倾斜板状结构,每十五个卡板201组成一组,每五组卡板201呈环状排列,用来使顶杆207可以插入到卡板201之间,使出料件203调节位置之后,可以限位固定住,卡板201处于出料件203的内侧,每个旋转件2的两侧分别设有一个导槽202,导槽202为圆环状结构,用来使导件204可以在其内部导向移动调节;每个出料件203的两侧分别设有一个导件204,导件204为L形结构,可以带动出料件203便捷导向移动调节使用,导件204的侧边嵌入在导槽202的内部,每个出料件203的两侧分别设有一个安装件205,安装件205为矩形结构,每个安装件205的内部设有一个T形槽,用来嵌入移动头206,使移动头206可以在其内部导向位移,T形槽的上下两端分别设有一个圆孔,使顶杆207以及外杆208可以在其内部导向位移;安装件205的T形槽内部嵌入有移动头206,移动头206为T形结构,每两个移动头206之间通过一个U形板连接,使一个U形板可以同时带动两个移动头206一起移动使用,每个移动头206的内端设有一个顶杆207,顶杆207插入在顶端的圆孔内部,顶杆207插入在卡板201之间,用来与卡板201接触受力,进而使出料件203可以稳固限位固定,移动头206的外端设有外杆208,外杆208的外侧套装有弹簧,使弹簧可以被支撑,进而持续推动移动头206,使顶杆207可以持续插入到卡板201内部限位固定,外杆208插入在圆孔内部。

参考图8,支撑件301为倒U形结构,可以支撑安装连接杆302,连接杆302为圆柱形结构,可以安装推动板303,移动板3的两端分别设有一个侧杆304,侧杆304为L形结构,每个侧杆304的外端设有一个圆孔,使顶件308内部的圆杆可以在其内部导向位移,进而控制侧杆304上下移动;每个侧杆304的外端设有一个支撑杆305,支撑杆305为倒U形结构,可以支撑安装旋转轮306,每个支撑杆305的底部轴连接有一个旋转轮306,旋转轮306与旋转件2接触,使旋转轮306可以与旋转件2的外侧接触,使旋转件2旋转的时候,旋转轮306可以与出料件203接触,使出料件203可以顶动移动板3上下移动位移;每个侧304的底部安装有一个固定件307,固定件307为U形结构,固定件307的内侧设有调节螺栓,固定件307安装在料仓的侧边上方,可以利用调节螺栓与料仓稳固连接使用,每个固定件307的顶端设有一个顶件308,顶件308为U形结构,顶件308的内部设有圆杆,圆杆插入在侧杆304的圆孔内部,圆杆的外侧套装有弹簧,使弹簧可以持续推动侧杆304上下移动,使推动板303可以上下移动进行疏通。

本实施例的具体使用方式与作用:本发明中,当需要使用本装置的时候,可以先通过人力控制本装置移动到农田中,然后使用连接件103与牵引机械进行连接,然后控制移动板3进行安装,使固定件307可以通过调节螺栓与料斗进行连接,然后控制化肥以及工业大麻种子进行分别添加使用,若是需要调节株距的时候,可以拉动U形板向外移动,使顶杆207可以从卡板201之间拔出,然后控制出料件203移动,使导件204可以在导槽202的内部导向位移,当出料件203处于适当位置之后,株距调节完毕之后,可以松开U形板,使外杆208外侧的弹簧可以受力伸展,使顶杆207可以插入到卡板201的内部固定,使出料件203可以被限位固定住,然后控制牵引机械移动,在牵引机械移动的时候,可以牵引主体1进行移动,当主体1移动时,刮件108可以自动接收移动杆105外侧的弹簧动力贴合地面,使刮件108可以将地面上的杂物以及石块进行刮起收集,然后利用底件106进行分流推动,避免杂物以及石块影响中,同时旋转件2自动与地面接触旋转,使出料件203可以自动排出种子进行种植,同时化肥排出口可以插入到泥土中进行穴施化肥,同时在旋转件2旋转的时候,出料件203可以不断的与旋转轮306接触,使旋转轮306可以受力上升,进而将弹簧压缩,使推动板303可以处于料仓的内部循环受力上下移动,使推动板303可以自动推动种子进行疏通以及便捷排出,避免影响工作效率,进而快速完成对工业大麻的种植以及施肥。

最后,需要说明的是,本发明在描述各个构件的位置及其之间的配合关系等时,通常会以一个/一对构件举例而言,然而本领域技术人员应该理解的是,这样的位置、配合关系等,同样适用于其他构件/其他成对的构件。

以上所述仅是本发明的示范性实施方式,而非用于限制本发明的保护范围,本发明的保护范围由所附的权利要求确定。



摘自国家发明专利,发明人:王明明,王欣闵丽韩雪王磊郭莹郑安波李长锁姜民旭迟超张铁强徐宁王慧,张洪亮,许亚坤申请号2022106067207申请日2022.05.31
