摘  要：本发明涉及漂浮育苗技术领域，具体提供了一种工业大麻漂浮式自动供水育苗穴盘，所述育苗穴盘包括：漂浮盘，所述漂浮盘呈槽状，所述漂浮盘的底部设置有若干进水孔，所述漂浮盘能够漂浮在水面；设于所述漂浮盘上的控水部，所述控水部上设置有控水组件，所述控水组件在进水时伸长，用于堵住进水孔，并在内部水分蒸发后缩短，用于打开进水孔；设于所述漂浮盘上的穴盘组件，所述穴盘组件上设置有若干育苗穴，每个育苗穴的内部均设置有用于透水的通孔；相对于传统的育苗穴盘，本发明具有自动补水、控水的优点，在育苗过程中，不需要对培养土定时补水，也不需要采用潮汐供水的方式，极大的减少了育苗过程的工作量。



技术要点

1.一种工业大麻漂浮式自动供水育苗穴盘，其特征在于，所述育苗穴盘包括：

漂浮盘，所述漂浮盘呈槽状，所述漂浮盘的底部设置有若干进水孔，所述漂浮盘能够漂浮在水面；

设于所述漂浮盘上的控水部，所述控水部上设置有控水组件，所述控水组件在进水时伸长，用于堵住进水孔，并在内部水分蒸发后缩短，用于打开进水孔；

设于所述漂浮盘上的穴盘组件，所述穴盘组件上设置有若干育苗穴，每个育苗穴的内部均设置有用于透水的通孔。

2.根据权利要求1所述的工业大麻漂浮式自动供水育苗穴盘，其特征在于，所述控水组件包括：

固定外壳，所述固定外壳为一端设置有开口的筒状；

伸缩内壳，所述伸缩内壳为一端设置有开口的筒状，所述伸缩内壳的口部滑动连接在所述固定外壳的内部，所述固定外壳以及伸缩内壳的侧边面均设置有透水孔；

设于所述固定外壳以及伸缩内壳内侧的膨胀填充物，所述膨胀填充物吸水膨胀、失水收缩，在所述漂浮盘内部的水达到预设深度后，水进入所述控水部内以使得所述膨胀填充物在吸水后推动伸缩内壳滑动，使得伸缩内壳的端部堵塞进水孔，所述固定外壳和所述伸缩内壳之间还设置有复位弹簧，所述复位弹簧在所述膨胀填充物内的水分减少后推动所述伸缩内壳复位。

3.根据权利要求2所述的工业大麻漂浮式自动供水育苗穴盘，其特征在于，所述伸缩内壳为一端设置有开口的筒状，所述伸缩内壳内侧设置有一端具有开口结构、筒状的弹簧槽，所述弹簧槽的开口设置在固定外壳封闭的一端，所述固定外壳和所述伸缩内壳之间滑动连接，且所述固定外壳的轴线处设置有限位轴，所述限位轴固定连接在所述固定外壳的封闭的一端，且限位轴穿过固定外壳并与所述固定外壳滑动连接，复位弹簧套设在所述限位轴位于弹簧槽内的部分，所述复位弹簧的两端分别抵接在所述限位轴的端部以及弹簧槽的底部。

4.根据权利要求3所述的工业大麻漂浮式自动供水育苗穴盘，其特征在于，位于所述固定外壳上的透水孔为绕所述固定外壳至少一周的螺旋状通孔，位于所述伸缩内壳上的透水孔为沿轴线方向设置的长条状结构。

5.根据权利要求2所述的工业大麻漂浮式自动供水育苗穴盘，其特征在于，所述膨胀填充物外侧设置有无纺布袋，用于包裹膨胀填充物。

6.根据权利要求3所述的工业大麻漂浮式自动供水育苗穴盘，其特征在于，所述限位轴位于弹簧槽内的一端设置有固定盖，所述固定盖为圆柱形，且所述固定盖的两端分别设置有螺纹盲孔以及一字槽，所述固定盖通过螺纹连接到所述限位轴上，所述复位弹簧的端部抵接在固定盖上。

7.根据权利要求2所述的工业大麻漂浮式自动供水育苗穴盘，其特征在于，所述控水部还包括支撑架，所述支撑架用于固定连接控水组件以及漂浮盘，所述支撑架为横杆和纵杆组成的方格形支架，所述控水部固定连接到横杆和纵杆的连接点。

8.根据权利要求1-7任意一项所述的工业大麻漂浮式自动供水育苗穴盘，其特征在于，所述穴盘组件包括：

穴盘支架，所述穴盘支架为方格形平面支架；

若干育苗盒，所述育苗盒为方形槽状，所述育苗盒卡设在所述穴盘支架上的方格内。

9.根据权利要求8所述的工业大麻漂浮式自动供水育苗穴盘，其特征在于，所述育苗盒沿中线设置有裂缝，使得育苗盒分成镜像设置的第一半槽以及第二半槽。

10.根据权利要求8所述的工业大麻漂浮式自动供水育苗穴盘，其特征在于，所述育苗盒的底部设置有通孔结构，所述穴盘组件还包括吸水块，所述吸水块为圆棒状纤维结构，所述吸水块固定在通孔结构内。

技术领域

本发明涉及漂浮育苗技术领域，尤其涉及一种工业大麻漂浮式自动供水育苗穴盘。



背景技术

在工业大麻培育的过程中，为了提高工业大麻的成活率，需要先对工业大麻育苗，在育苗完成后将其移栽至种植区域。目前，工业大麻育苗方式主要通过漂浮式育苗穴盘育苗，在育苗时，将漂浮式育苗穴盘放置到水槽内，由水槽内的水对育苗过程供水。

目前的漂浮式育苗穴盘在供水时，通过漂浮在水面上，由育苗穴盘上的通孔向土壤中渗水，但是，这种方式存在着弊端，由于土壤和水一直处于接通状态，容易造成土壤水分过多而影响育苗效果，只能采用潮汐育苗的方式，但是，潮汐育苗需要间歇性的抽水以及放水，增加了育苗的工作。因此，本申请提出了一种工业大麻漂浮式自动供水育苗穴盘。



发明内容

本发明的目的在于提供一种工业大麻漂浮式自动供水育苗穴盘，以解决目前的漂浮式育苗穴盘容易造成培养土水分过大的问题。

为实现上述目的，本发明提供如下技术方案：

一种工业大麻漂浮式自动供水育苗穴盘，所述育苗穴盘包括：

漂浮盘，所述漂浮盘呈槽状，所述漂浮盘的底部设置有若干进水孔，所述漂浮盘能够漂浮在水面；

设于所述漂浮盘上的控水部，所述控水部上设置有控水组件，所述控水组件在进水时伸长，用于堵住进水孔，并在内部水分蒸发后缩短，用于打开进水孔；

设于所述漂浮盘上的穴盘组件，所述穴盘组件上设置有若干育苗穴，每个育苗穴的内部均设置有用于透水的通孔。

进一步的，所述控水组件包括：

固定外壳，所述固定外壳为一端设置有开口的筒状；

伸缩内壳，所述伸缩内壳为一端设置有开口的筒状，所述伸缩内壳的口部滑动连接在所述固定外壳的内部，所述固定外壳以及伸缩内壳的侧边面均设置有透水孔；

设于所述固定外壳以及伸缩内壳内侧的膨胀填充物，所述膨胀填充物吸水膨胀、失水收缩，在所述漂浮盘内部的水达到预设深度后，水进入所述控水部内以使得所述膨胀填充物在吸水后推动伸缩内壳滑动，使得伸缩内壳的端部堵塞进水孔，所述固定外壳和所述伸缩内壳之间还设置有复位弹簧，所述复位弹簧在所述膨胀填充物内的水分减少后推动所述伸缩内壳复位。

进一步的，所述伸缩内壳为一端设置有开口的筒状，所述伸缩内壳内侧设置有一端具有开口结构、筒状的弹簧槽，所述弹簧槽的开口设置在固定外壳封闭的一端，所述固定外壳和所述伸缩内壳之间滑动连接，且所述固定外壳的轴线处设置有限位轴，所述限位轴固定连接在所述固定外壳的封闭的一端，且限位轴穿过固定外壳并与所述固定外壳滑动连接，复位弹簧套设在所述限位轴位于弹簧槽内的部分，所述复位弹簧的两端分别抵接在所述限位轴的端部以及弹簧槽的底部。

进一步的，位于所述固定外壳上的透水孔为绕所述固定外壳至少一周的螺旋状通孔，位于所述伸缩内壳上的透水孔为沿轴线方向设置的长条状结构。

进一步的，所述膨胀填充物外侧设置有无纺布袋，用于包裹膨胀填充物。

进一步的，所述限位轴位于弹簧槽内的一端设置有固定盖，所述固定盖为圆柱形，且所述固定盖的两端分别设置有螺纹盲孔以及一字槽，所述固定盖通过螺纹连接到所述限位轴上，所述复位弹簧的端部抵接在固定盖上。

进一步的，所述控水部还包括：

支撑架，所述支撑架用于固定连接控水组件以及漂浮盘，所述支撑架为横杆和纵杆组成的方格形支架，所述控水部固定连接到横杆和纵杆的连接点。

进一步的，所述穴盘组件包括：

穴盘支架，所述穴盘支架为方格形平面支架；

若干育苗盒，所述育苗盒为方形槽状，所述育苗盒卡设在所述穴盘支架上的方格内。

进一步的，所述育苗盒沿中线设置有裂缝，使得育苗盒分成镜像设置的第一半槽以及第二半槽。

进一步的，所述育苗盒的底部设置有通孔结构，所述穴盘组件还包括吸水块，所述吸水块为圆棒状纤维结构，所述吸水块固定在通孔结构内。

综上所述，本发明与现有技术相比具有以下有益效果：

本发明实施例公开的工业大麻漂浮式自动供水育苗穴盘通过设置吸水伸长、失水收缩的控水部控制进水孔的闭合/开启，并通过与培养土相同的蒸发的方式失水，使得培养土达到需要补水时的湿度时，进水孔开启，从而使得水进入漂浮盘，对培养土补水，相对于传统的育苗穴盘，本发明具有自动补水、控水的优点，在育苗过程中，不需要对培养土定时补水，也不需要采用潮汐供水的方式，极大的减少了育苗过程的工作量。



附图说明

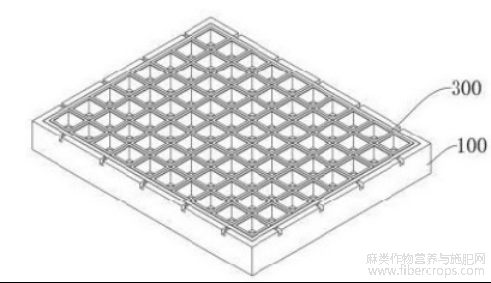

图1为本发明实施例公开的工业大麻漂浮式自动供水育苗穴盘的整体结构示意图。



图1

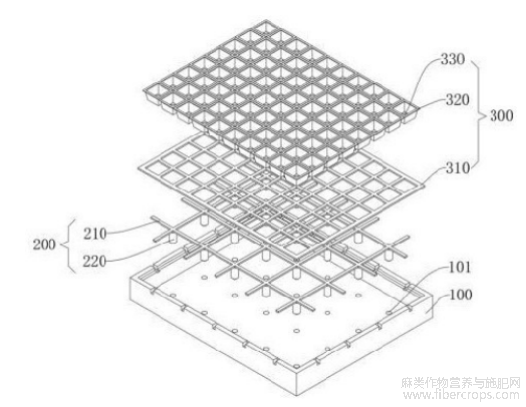

图2为本发明实施例公开的工业大麻漂浮式自动供水育苗穴盘的爆炸图。



图2

图3为本发明实施例公开的工业大麻漂浮式自动供水育苗穴盘中漂浮盘的结构示意图。



图3

图4为本发明实施例公开的工业大麻漂浮式自动供水育苗穴盘中控水部的结构示意图。



图4

图5为本发明实施例公开的工业大麻漂浮式自动供水育苗穴盘中控水组件的全剖图。



图5

图6为本发明实施例公开的工业大麻漂浮式自动供水育苗穴盘中固定外壳的结构示意图。



图6

图7为本发明实施例公开的工业大麻漂浮式自动供水育苗穴盘中伸缩内壳的结构示意图。



图7

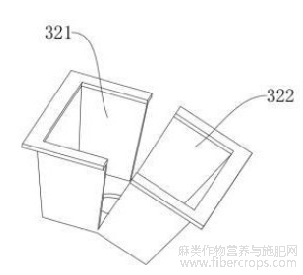

图8为本发明实施例公开的工业大麻漂浮式自动供水育苗穴盘中育苗盒的结构示意图。



图8

附图标记：

100、漂浮盘；101、进水孔；102、固定槽；103、支撑台；200、控水部；210、支撑架；220、控水组件；221、固定外壳；222、伸缩内壳；223、限位轴；224、复位弹簧；225、膨胀填充物；226、固定盖；300、穴盘组件；310、穴盘支架；320、育苗盒；321、第一半槽；322、第二半槽；330、吸水块。



具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

图1和图2所示，本发明的一个实施例提供的一种工业大麻漂浮式自动供水育苗穴盘，所述育苗穴盘包括：

漂浮盘100，所述漂浮盘100呈槽状，所述漂浮盘100的底部设置有若干进水孔101，所述漂浮盘100能够漂浮在水面；

设于所述漂浮盘100上的控水部200，所述控水部200上设置有控水组件220，所述控水组件220在进水时伸长，用于堵住进水孔101，并在内部水分蒸发后缩短，用于打开进水孔101，所述控水组件220包括固定外壳221以及伸缩内壳222，所述固定外壳221以及伸缩内壳222均为一端设置有开口的筒状，所述伸缩内壳222的口部滑动连接在所述固定外壳221的内部，所述固定外壳221以及伸缩内壳222的侧边面均设置有透水孔，所述固定外壳221以及伸缩内壳222内侧填充有吸水膨胀、失水收缩的膨胀填充物225，所述漂浮盘100内部的水达到预设深度后，水进入所述控水部200内以使得所述膨胀填充物225在吸水后推动伸缩内壳222滑动，使得伸缩内壳222的端部堵塞进水孔101，所述固定外壳221和所述伸缩内壳222之间还设置有复位弹簧224，所述复位弹簧224在所述膨胀填充物225内的水分减少后推动所述伸缩内壳222复位；

设于所述漂浮盘100上的穴盘组件300，所述穴盘组件300上设置有若干育苗穴，每个育苗穴的内部均设置有用于透水的通孔。

在本实施例中，育苗时，在穴盘组件300上加入培养土，并将穴盘组件300放置到所述漂浮盘100上，将漂浮盘100放置到育苗坑的水面上，由于所述穴盘组件300内填充有培养土，使得育苗穴盘的重量较重，所述漂浮盘100的底部沉入水中，育苗坑内的水从进水孔101处进入漂浮盘100的内侧，在水达到预设深度后，水从渗水孔进入所述控水部200内以及从所述育苗穴底部的孔洞进入培养土，渗入所述控水部200内的水被所述膨胀填充物225吸收，所述膨胀填充物225吸水膨胀并将所述伸缩内壳222顶出，所述伸缩内壳222封闭的一端进入所述进水孔101并堵塞进水孔101，进入所述穴盘组件300内的水湿润培养土，待一端时间后，培养土内的水分蒸发吸收，此时所述膨胀填充物225内的水分蒸发后体积减少，所述复位弹簧224推动伸缩内壳222复位，所述伸缩内壳222从所述进水孔101内脱离，育苗坑内的水进入从所述进水孔101再次进入所述漂浮盘100内，并对穴盘组件300以及控水部200供水，从而完成自动供水工作的同时控制培养土的湿度，需要说明的是，所述控水部200的尺寸以及安装位置决定漂浮盘100内的进水量，从而控制漂浮盘100内的水，使得培养土间歇性供水。

本发明实施例公开的工业大麻漂浮式自动供水育苗穴盘通过设置吸水膨胀的膨胀填充物225推动伸缩内壳222堵塞位于进水孔101，使得漂浮盘100内停止供水，并通过与培养土相同的蒸发失水的方式去除膨胀填充物225内的水，同时，所述膨胀填充物225失水后收缩，使得培养土达到需要补水时的湿度时，所述伸缩内壳222脱离进水孔101，从而使得水进入漂浮盘100，对培养土补水，相对于传统的育苗穴盘，本发明具有自动补水、控水的优点，在育苗过程中，不需要对培养土定时补水，也不需要采用潮汐供水的方式，极大的减少了育苗过程的工作量。

具体的，如图3所示，在本实施例中，所述漂浮盘100为泡沫槽状结构，所述进水孔101为开设在漂浮盘100底部的通孔，所述进水孔101阵列分布，即位于同一行/同一列的两个相邻的进水孔101之间的距离相同，在所述穴盘组件300内填充有培养土后，所述进水孔101沉没在水中，从而使得水能够从进水孔101处进入漂浮盘100内；

所述控水部200还包括支撑架210，所述支撑架210用于固定连接控水组件220以及漂浮盘100；

本实施例中，如图4所示，所述支撑架210为横杆和纵杆组成的方格形支架，所述控水部200固定连接到横杆和纵杆的连接点，所述穴盘组件300上的育苗穴从方形格处穿过，所述支撑架210搭接在所述漂浮盘100的边缘；

具体的，所述漂浮盘100的边缘设置有固定槽102以连接支撑架210上横杆和纵杆的端部，即支撑架210上横杆和纵杆的端部插入固定槽102内；

如图5所示，所述固定外壳221为一端设置有开口的筒状，所述伸缩内壳222为一端设置有开口的筒状，所述伸缩内壳222内侧设置有一端具有开口结构、筒状的弹簧槽，所述弹簧槽的开口设置在固定外壳221封闭的一端，所述固定外壳221和所述伸缩内壳222之间滑动连接，且所述固定外壳221的轴线处设置有限位轴223，所述限位轴223固定连接在所述固定外壳221的封闭的一端，且限位轴223穿过固定外壳221并与所述固定外壳221滑动连接，所述限位轴223位于弹簧槽内的部分设置有复位弹簧224，所述复位弹簧224的两端分别抵接在所述限位轴223的端部以及弹簧槽的底部；

在本实施例中，当所述膨胀填充物225吸水膨胀后，所述膨胀填充物225顶起所述伸缩内壳222，使得所述伸缩内壳222在所述固定外壳221内滑动，所述复位弹簧224被压缩，所述伸缩内壳222封闭的一端堵塞进水孔101，当所述膨胀填充物225失水收缩时，所述复位弹簧224在恢复力的作用下伸长，所述复位弹簧224推动所述伸缩内壳222向所述固定外壳221内滑动，从而使得伸缩内壳222从所述进水孔101内脱离；

本实施例中，所述膨胀填充物225可以为吸水树脂，所述膨胀填充物225位于所述固定外壳221和伸缩内壳222形成的腔体内，当固定外壳221以及伸缩内壳222上的透水孔设置在与漂浮盘100的底部具有预设距离的位置时，如1厘米的位置，当所述漂浮盘100内的水超若1厘米的深度时，水进入所述固定外壳221和伸缩内壳222形成的腔体内，所述膨胀填充物225吸水膨胀，所述膨胀填充物225控制所述伸缩内壳222堵住进水孔101，水无法从进水孔101处进入漂浮盘100内，所述漂浮盘100内的水被育苗穴内的培养土吸收，此时，培养土内的湿润度达到预设的要求，在育苗过程中，培养土中的水分被大麻幼苗吸收以及蒸发，使得培养土中的水分逐渐减少，同时，所述膨胀填充物225内的水分也逐渐蒸发，所述膨胀填充物225失水收缩，所述复位弹簧224将伸缩内壳222推入固定外壳221内，通过合理的设置固定外壳221和伸缩内壳222的尺寸以及透水孔的大小和数量，能够控制所述膨胀填充物225的失水速度，使得伸缩内壳222从所述进水孔101内脱离时，培养土需要再次补水，从而能够控制培养土的补水时期，使得培养土始终保持湿润，使得育苗穴盘能够自动补水和供水；

优选的，所述膨胀填充物225外侧设置有无纺布袋，用于包裹膨胀填充物225，防止所述膨胀填充物225流出，无纺布袋用于采用粉末状或小颗粒状的膨胀填充物225；

优选的，如图6和图7所示，位于所述固定外壳221上的透水孔为绕所述固定外壳221至少一周的螺旋状通孔，位于所述伸缩内壳222上的透水孔为沿轴线方向设置的长条状通孔，使得伸缩内壳222在滑动时，分别位于固定外壳221和伸缩内壳222上的透水孔能够连通；

示例性的，在本实施例中，位于所述固定外壳221上的透水孔记为第一透水孔，第一透水孔为螺旋状绕所述固定外壳221一周的通孔，所述第一透水孔设置有四组，且四组第一透水孔在周向上绕所述固定外壳221的轴线均匀分布，位于所述伸缩内壳222上的透水孔记为第二透水孔，所述第二透水孔设置有十五组，且十五组第二透水孔在轴向上绕所述伸缩内壳222的轴线均匀分布，在所述伸缩内壳222滑动时，第一透水孔和第二透水孔始终具有重合的部分，从而使得固定外壳221和伸缩内壳222的内部始终与外部连通，从而使得膨胀填充物225能够蒸发失水；

在一些示例中，所述漂浮盘100的靠近其口部的侧边设置有透气孔，便于漂浮盘100内部通风，使得膨胀填充物225内的水分更易蒸发；

优选的，所述限位轴223通过焊接的方式固定连接到所述固定外壳221封闭的一端，且所述限位轴223的端部穿过所述固定外壳221封闭端的一端并通过螺纹连接到所述支撑架210上；

优选的，所述限位轴223位于弹簧槽内的一端设置有固定盖226，所述固定盖226为圆柱形，且所述固定盖226的两端分别设置有螺纹盲孔以及一字槽，所述固定盖226通过螺纹连接到所述限位轴223上，所述复位弹簧224的端部抵接在固定盖226上，所述一字槽便于安装固定盖226。

作为本实施例中一种优选的实施方式，如图2所示，所述穴盘组件300包括穴盘支架310以及若干育苗盒320，所述穴盘支架310为方格形平面支架，所述育苗盒320为方形槽状，所述育苗盒320卡设在所述穴盘支架310上的方格内，使得所述穴盘支架310和所述育苗盒320可拆卸连接，在种植幼苗时，可以将育苗盒320拆下，从而方便取苗，还能够防止一体化的育苗盘取苗时存在伤苗的问题；

具体的，在本实施例中，所述穴盘支架310为塑料材质，所述穴盘支架310可以通过冲压的方式一次加工而成，所述育苗盒320的外形为方形锥台状，所述育苗盒320的口部设置有挡边使得育苗盒320能够卡在穴盘支架310的方格内；

优选的，所述育苗盒320的底部设置有通孔结构，所述穴盘组件300还包括吸水块330，所述吸水块330为圆棒状纤维结构，所述吸水块330用于将漂浮盘100底部的水导入培养土内，在一些示例中，所述吸水块330为棉棒，所述吸水块330固定在通孔内；

作为本实施例中一种优选的实施方式，如图8所示，所述育苗盒320沿中线设置有裂缝，使得育苗盒320分成镜像设置的第一半槽321以及第二半槽322，使得育苗盒320可以向外侧掰开，更加方便幼苗的取出，从而防止幼苗根系受伤；

在育苗时，将育苗盒320放置到所述穴盘支架310的方格内，然后将穴盘支架310放置到所述漂浮盘100上，向育苗盒320内放入培养土，并在培养土中放置工业大麻的种子，在工业大麻育苗完成后，取出穴盘组件300，并运送至种植位置，所述漂浮盘100以及控水部200可以继续使用，种植工业大麻时，取出吸水块330，并掰开吸水块330，使得吸水块330与培养土脱离，然后将幼苗以及培养土种植在种植的位置；

所述漂浮盘100的边缘设置有支撑台103，所述穴盘支架310搭接在支撑台103上。

在本发明使用的术语是仅仅出于描述特定实施例的目的，而非旨在限制本发明。在本发明和所附权利要求书中所使用的单数形式的“一种”、“所述”和“该”也旨在包括多数形式，除非上下文清楚地表示其他含义。还应当理解，本文中使用的术语“和/或”是指并包含一个或多个相关联的列出项目的任何或所有可能组合。

应当理解，尽管在本发明可能采用术语第一、第二、第三等来描述各种信息，但这些信息不应限于这些术语。这些术语仅用来将同一类型的信息彼此区分开。例如，在不脱离本发明范围的情况下，第一信息也可以被称为第二信息，类似地，第二信息也可以被称为第一信息。取决于语境，如在此所使用的词语“如果”可以被解释成为“在……时”或“当……时”或“响应于确定”。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。



摘自国家发明专利，发明人：闫博巍，申请号：202410243428.2，申请日：2024.03.04
