摘  要：本发明提供一种基于DNA分析的工业大麻品种真伪鉴别装置，涉及工业大麻品种真伪鉴别技术领域。该基于DNA分析的工业大麻品种真伪鉴别装置，包括紫外分析仪机体，所述紫外分析仪机体的顶部固定连接有控制台和观察镜，并且观察镜位于控制台的前侧，所述控制台的前侧壁上固定连接有控制面板；所述紫外分析仪机体的右侧壁上设置有存储腔，所述存储腔的前后内壁上均设置有滑槽，所述滑槽的内部滑动连接有放置板。通过设置存储腔、放置板、电机和转盘，并且转盘上设置有四个用于安装放置盒的卡槽，方便同时放置四个工业大麻品种NDA样本溶液，减少更换次数，从而减少操作步骤，有利于工业大麻品种的真伪鉴别效率。



权利要求书

1.一种基于DNA分析的工业大麻品种真伪鉴别装置，包括紫外分析仪机体(1)，其特征在于：所述紫外分析仪机体(1)的顶部固定连接有控制台(2)和观察镜(4)，并且观察镜(4)位于控制台(2)的前侧，所述控制台(2)的前侧壁上固定连接有控制面板(3)；

所述紫外分析仪机体(1)的右侧壁上设置有存储腔(5)，所述存储腔(5)的前后内壁上均设置有滑槽(6)，所述滑槽(6)的内部滑动连接有放置板(7)，所述放置板(7)与滑槽(6)之间设置有限位结构，所述放置板(7)的底部中间位置固定连接有电机(13)，所述电机(13)的输出轴上固定连接有转盘(14)，并且转盘(14)位于放置板(7)的上方，所述转盘(14)的顶部边缘位置设置有四个卡槽(15)，所述卡槽(15)的内部放置有放置盒(16)；

所述转盘(14)的顶部设置有四个密封组件，并且密封组件与卡槽(15)对应设置，所述密封组件包括竖板(17)、限位杆(18)、阻挡块(19)、滑板(20)、密封盖(21)和弹簧，所述竖板(17)固定连接在转盘(14)的顶部，并且竖板(17)位于卡槽(15)靠近转盘(14)中心的一侧，所述限位杆(18)固定连接在竖板(17)远离卡槽(15)的一侧，所述阻挡块(19)固定连接在限位杆(18)远离竖板(17)的一端，所述滑板(20)滑动连接在限位杆(18)的圆周面上，所述密封盖(21)固定连接在滑板(20)的顶部，所述弹簧固定连接在竖板(17)与阻挡块(19)之间，并且弹簧套设在限位杆(18)的圆周面上；

所述转盘(14)的内部设置有滑孔(22)，所述滑孔(22)的内部滑动连接有推板(23)，并且推板(23)的顶部与滑板(20)的底部固定连接，所述推板(23)的内部设置有插孔(24)，并且插孔(24)位于转盘(14)的下方，所述紫外分析仪机体(1)的前侧壁上固定连接有电动缸(25)，所述电动缸(25)的活动端固定连接有推块(26)，并且推块(26)位于存储腔(5)的内部，所述推块(26)远离电动缸(25)的一侧固定连接有插块(10)。

2.根据权利要求1所述的一种基于DNA分析的工业大麻品种真伪鉴别装置，其特征在于：所述放置板(7)的右侧壁上固定连接有封堵板(11)，所述封堵板(11)的右侧壁上固定连接有把手(12)。

3.根据权利要求1所述的一种基于DNA分析的工业大麻品种真伪鉴别装置，其特征在于：所述限位结构包括限位槽(8)和限位块(9)，所述限位槽(8)和限位块(9)的数量均设置有两个，并且对称设置在放置板(7)的前后两侧，所述限位槽(8)设置在滑槽(6)的内壁上，所述限位块(9)滑动连接在滑槽(6)的内部，并且限位块(9)与放置板(7)固定连接。

4.根据权利要求1所述的一种基于DNA分析的工业大麻品种真伪鉴别装置，其特征在于：每个所述密封组件上均设置有两个限位杆(18)、两个阻挡块(19)和两个弹簧。

5.根据权利要求1所述的一种基于DNA分析的工业大麻品种真伪鉴别装置，其特征在于：所述滑板(20)与密封盖(21)的连接形状为“L”形，并且密封盖(21)的底部与放置盒(16)的顶部贴合，所述竖板(17)的最高点低于放置盒(16)的最高点。

6.根据权利要求1所述的一种基于DNA分析的工业大麻品种真伪鉴别装置，其特征在于：所述推块(26)位于放置板(7)的上方，所述推块(26)位于转盘(14)的下方，所述插块(10)的高度与插孔(24)的高度相同，并且插块(10)与插孔(24)配合使用。

7.根据权利要求1所述的一种基于DNA分析的工业大麻品种真伪鉴别装置，其特征在于：所述电机(13)、电动缸(25)、控制面板(3)均与控制台(2)电性连接。



技术领域

本发明涉及工业大麻品种真伪鉴别技术领域，具体为一种基于DNA分析的工业大麻品种真伪鉴别装置。



背景技术

工业大麻是指四氢大麻酚(THC)含量低于0.3％(干物质重量百分比)，并获准合法种植的大麻品种，我国将工业大麻称为汉麻，是大麻科大麻属1年生草本植物，大麻按用途可分为工业大麻和娱乐大麻。现在国内外广泛应用的大麻为工业大麻，这些工业大麻被认为不具备毒品利用价值，即工业大麻(四氢大麻酚<0.3％)。其主要应用于医药、食品、保健品、农业种植等方面。工业大麻的花、叶、种子、茎秆等均具有较高的经济利用价值，经过批准可以合法种植和产业化开发利用，在造纸、纺织、建材、工业用油、功能保健食品、医药等行业用途广泛。

随着工业大麻的市场飞速发展，假冒伪劣的工业大麻也逐渐出现在市场上，为此需要使用真伪鉴别装置对工业大麻的品种真伪进行检测，目前工业大麻的品种真伪的检测对DNA进行分析，DNA的提取分析过程中需要使用到紫外分析仪，紫外分析仪是荧光技术的应用，能够对DNA图谱进行分析，其原理是：光源发出的光经过透镜系统，被分成两束光，一束作为参比光束，另一束作为样品光束，要测试的工业大麻DNA提取溶液会被注入光谱仪的样品池中，样品池中的DNA提取溶液会逐个波长地通过光谱仪，此时的参比光束和样品光束会分别通过这个溶液，光电二极管可以将光能转化为电信号，它会对参比光束和样品光束分别产生对应的电信号，电信号将被放大，然后被记录下来，并进行进一步的分析，根据记录下来的光谱数据，可以得到样品在紫外光区域的吸收特征，依此来判断工业大麻品种的真伪。

现有的DNA提取分析装置在使用的过程中在对DNA进行分析时，都是一个样本一个样本进行分析的，每次分析完需要将样本溶液取出再将新的样本溶液放入，操作步骤比较多，导致工业大麻品种的真伪鉴别效率低。



发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种基于DNA分析的工业大麻品种真伪鉴别装置，解决了现有的DNA提取分析装置在使用的过程中都是一个样本一个样本进行分析的，每次分析完需要将样本溶液取出再将新的样本溶液放入，操作步骤比较多，导致工业大麻品种的真伪鉴别效率低的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种基于DNA分析的工业大麻品种真伪鉴别装置，包括紫外分析仪机体，所述紫外分析仪机体的顶部固定连接有控制台和观察镜[0009]所述紫外分析仪机体的右侧壁上设置有存储腔，所述存储腔的前后内壁上均设置有滑槽，所述滑槽的内部滑动连接有放置板，所述放置板与滑槽之间设置有限位结构，所述放置板的底部中间位置固定连接有电机，所述电机的输出轴上固定连接有转盘，并且转盘位于放置板的上方，所述转盘的顶部边缘位置设置有四个卡槽，所述卡槽的内部放置有放置盒；

所述转盘的顶部设置有四个密封组件，并且密封组件与卡槽对应设置，所述密封组件包括竖板、限位杆、阻挡块、滑板、密封盖和弹簧，所述竖板固定连接在转盘的顶部，并且竖板位于卡槽靠近转盘中心的一侧，所述限位杆固定连接在竖板远离卡槽的一侧，所述阻挡块固定连接在限位杆远离竖板的一端，所述滑板滑动连接在限位杆的圆周面上，所述密封盖固定连接在滑板的顶部，所述弹簧固定连接在竖板与阻挡块之间，并且弹簧套设在限位杆的圆周面上；

所述转盘的内部设置有滑孔，所述滑孔的内部滑动连接有推板，并且推板的顶部与滑板的底部固定连接，所述推板的内部设置有插孔，并且插孔位于转盘的下方，所述紫外分析仪机体的前侧壁上固定连接有电动缸，所述电动缸的活动端固定连接有推块，并且推块位于存储腔的内部，所述推块远离电动缸的一侧固定连接有插块。

优选的，所述放置板的右侧壁上固定连接有封堵板，所述封堵板的右侧壁上固定连接有把手。

优选的，所述限位结构包括限位槽和限位块，所述限位槽和限位块的数量均设置有两个，并且对称设置在放置板的前后两侧，所述限位槽设置在滑槽的内壁上，所述限位块滑动连接在滑槽的内部，并且限位块与放置板固定连接。

优选的，每个所述密封组件上均设置有两个限位杆、两个阻挡块和两个弹簧。

优选的，所述滑板与密封盖的连接形状为“L”形，并且密封盖的底部与放置盒的顶部贴合，所述竖板的最高点低于放置盒的最高点。

优选的，所述推块位于放置板的上方，所述推块位于转盘的下方，所述插块的高度与插孔的高度相同，并且插块与插孔配合使用。

优选的，所述电机、电动缸、控制面板均与控制台电性连接。

(三)有益效果

本发明提供了一种基于DNA分析的工业大麻品种真伪鉴别装置。具备以下有益效果：

1、本发明，通过设置存储腔、放置板、电机和转盘，并且转盘上设置有四个用于安装放置盒的卡槽，方便同时放置四个工业大麻品种NDA样本溶液，减少更换次数，从而减少操作步骤，有利于工业大麻品种的真伪鉴别效率。

2、本发明，通过设置竖板、限位杆、阻挡块、滑板、密封盖和弹簧，便于将放置在卡槽内的放置盒进行密封，从而对放置盒内部的工业大麻品种NDA样本溶液进行密封保护，避免工业大麻品种NDA样本溶液出现污染，保证了真伪鉴别的准确性。

3、本发明，通过设置滑孔、推板、插孔、电动缸、推块和插块，便于将需要进行DNA分析的放置盒密封盖打开，并且将放置盒内部的工业大麻品种NDA样本溶液露出，同时插块插入插孔的内部还会对推板进行定位，从而对转盘进行定位，保证了工业大麻品种NDA样本溶液在进行真伪鉴别时转盘的稳定性，并且观察镜位于控制台的前侧，所述控制台的前侧壁上固定连接有控制面板；



附图说明

图1为本发明所提出的一种基于DNA分析的工业大麻品种真伪鉴别装置的整体结构示意图；



图1

图2为本发明所提出的一种基于DNA分析的工业大麻品种真伪鉴别装置的侧面剖视图；



图2

图3为图2中A结构示意图；



图3

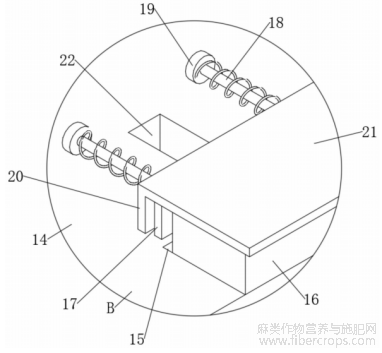

图4为图1中B结构示意图；



图4

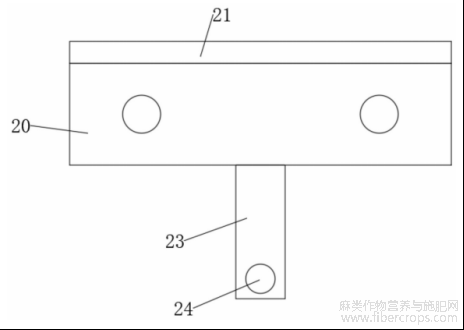

图5为本发明所提出的一种基于DNA分析的工业大麻品种真伪鉴别装置的滑板、密封盖和推板的连接正视图；



图5

图6为本发明所提出的一种基于DNA分析的工业大麻品种真伪鉴别装置的正视图。



图6

其中，1、紫外分析仪机体；2、控制台；3、控制面板；4、观察镜；5、存储腔；6、滑槽；7、放置板；8、限位槽；9、限位块；10、插块；11、封堵板；12、把手；13、电机；14、转盘；15、卡槽；16、放置盒；17、竖板；18、限位杆；19、阻挡块；20、滑板；21、密封盖；22、滑孔；23、推板；24、插孔；25、电动缸；26、推块。



具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他

实施例，都属于本发明保护的范围。

实施例：

如图1-6所示，本发明实施例提供一种基于DNA分析的工业大麻品种真伪鉴别装置，包括紫外分析仪机体1，紫外分析仪机体1的内部设置有用于分析DNA的仪器，属于现有技术(申请号为CN202223115486.2，并且该对比文件中的机体1中的仪器相同，这里不再赘述)，紫外分析仪机体1的顶部固定连接有控制台2和观察镜4，并且观察镜4位于控制台2的前侧，控制台2的前侧壁上固定连接有控制面板3，控制面板3主要用于控制装置进行工作；

紫外分析仪机体1的右侧壁上设置有存储腔5，存储腔5可以用于存储多份工业大麻品种NDA样本溶液，可以实现连续鉴别，减少更换次数，从而减少操作步骤，有利于工业大麻品种的真伪鉴别效率，存储腔5的前后内壁上均设置有滑槽6，滑槽6的设置，方便放置板7稳定地滑动，滑槽6的内部滑动连接有放置板7，放置板7与滑槽6之间设置有限位结构，限位结构主要对放置板7进行限位，避免放置板7从滑槽6的内部脱落，放置板7的底部中间位置固定连接有电机13，电机13主要用于控制转盘14转动，进行不同放置盒16的切换，电机13每次转动的角度均为90度，确保推板23正好转动到推块26的位置，电机13的输出轴上固定连接有转盘14，并且转盘14位于放置板7的上方，转盘14的顶部边缘位置设置有四个卡槽15，卡槽15主要用于放置放置盒16，同时对放置盒16进行限位，避免放置盒16发生位移，卡槽15的内部放置有放置盒16，放置盒16主要用于放置工业大麻品种NDA样本溶液；

转盘14的顶部设置有四个密封组件，并且密封组件与卡槽15对应设置，密封组件包括竖板17、限位杆18、阻挡块19、滑板20、密封盖21和弹簧，竖板17固定连接在转盘14的顶部，并且竖板17位于卡槽15靠近转盘14中心的一侧，限位杆18固定连接在竖板17远离卡槽15的一侧，阻挡块19固定连接在限位杆18远离竖板17的一端，滑板20滑动连接在限位杆18的圆周面上，密封盖21固定连接在滑板20的顶部，弹簧固定连接在竖板17与阻挡块19之间，并且弹簧套设在限位杆18的圆周面上，弹簧始终处于压缩状态，并且利用弹簧的弹力对滑板20进行挤压，从而控制密封盖21将放置盒16进行密封，避免工业大麻品种NDA样本溶液出现污染，保证了真伪鉴别的准确性；

转盘14的内部设置有滑孔22，滑孔22的内部滑动连接有推板23，并且推板23的顶部与滑板20的底部固定连接，推板23的内部设置有插孔24，并且插孔24位于转盘14的下方，紫外分析仪机体1的前侧壁上固定连接有电动缸25，电动缸25主要用于控制推块26移动，并且对推板23进行挤压，从而将放置盒16上方的密封盖21打开，通过设置插块10和插孔24，方便对转盘14进行定位，保证了工业大麻品种NDA样本溶液在进行真伪鉴别时转盘14的稳定性，电动缸25的活动端固定连接有推块26，并且推块26位于存储腔5的内部，推块26远离电动缸25的一侧固定连接有插块10。

放置板7的右侧壁上固定连接有封堵板11，封堵板11主要将存储腔5堵住，封堵板11的右侧壁上固定连接有把手12。

限位结构包括限位槽8和限位块9，限位槽8和限位块9的数量均设置有两个，并且对称设置在放置板7的前后两侧，限位槽8设置在滑槽6的内壁上，限位块9滑动连接在滑槽6的内部，并且限位块9与放置板7固定连接。

每个密封组件上均设置有两个限位杆18、两个阻挡块19和两个弹簧，滑板20与密封盖21的连接形状为“L”形，并且密封盖21的底部与放置盒16的顶部贴合，竖板17的最高点低于放置盒16的最高点，推块26位于放置板7的上方，推块26位于转盘14的下方，避免推块26阻挡放置板7和转盘14的移动，插块10的高度与插孔24的高度相同，并且插块10与插孔24配合使用，电机13、电动缸25、控制面板3均与控制台2电性连接。

工作原理：使用时，首先通过把手12将放置板7从存储腔5的内部拉出，然后用手将密封盖21推开，之后将工业大麻品种NDA样本溶液倒入放置盒16的内部，然后将剩余的放置盒16都倒入工业大麻品种NDA样本溶液，添加完成后将放置板7推入存储腔5的内部，密封盖21在弹簧的作用下将放置盒16盖住，避免工业大麻品种NDA样本溶液出现污染，保证了真伪鉴别的准确性，检测时，电动缸25控制推块26移动，并且对推板23进行挤压，从而将密封盖21打开，同时插块10插入插孔24的内部，之后紫外分析仪机体1内部的仪器开始对放置盒16内部的工业大麻品种NDA样本溶液进行分析，并且进行真伪鉴别，重复上述步骤对剩余放置盒16内部的工业大麻品种NDA样本溶液依次进行鉴别即可。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。



文章摘自国家发明专利，发明人：张勋，王准，齐鹤鸣，胡婷婷，刘韬，刘金华，姜雪，陈光宇，陈雪松；申请号：202410059856.X；申请日：2024.01.16
