摘  要：本发明提供一种带面层结构的黄麻垫及其制作方法：黄麻垫由面层和黄麻芯材组成，黄麻芯材由黄麻纤维和化学纤维混合制成，面层由特定纤维和化学纤维混合制成，两者均具有55％?60％的低熔点化学纤维，使纤维层结合，使面层和黄麻芯材结合；黄麻垫制作方法是分别制备面层和黄麻芯材的半成品，再合并烘烤?冷风定型?剪切，得黄麻垫。本发明通过面层结构来实现黄麻垫特定功能的附加和提升，实现产品多元化的同时，保障了整体性能，控制了垫材成本；用55％?60％的低熔点化学纤维来融合各类纤维，实现面层与黄麻芯材的粘合，保证垫子的支撑性和卷曲弹性。



技术要点

1.一种带面层结构的黄麻垫，其特征在于，由面层和黄麻芯材组成；所述黄麻芯材由黄麻纤维和化学纤维混合制成，所述面层由特定纤维和化学纤维混合制成，所述黄麻芯材中的化学纤维和面层中的化学纤维中均包含55％?60％的低熔点化学纤维。

2.根据权利要求1所述的一种带面层结构的黄麻垫，其特征在于，在所述黄麻芯材中，黄麻纤维的重量百分比为30％?50％，余量为化学纤维。

3.根据权利要求2所述的一种带面层结构的黄麻垫，其特征在于，所述黄麻垫的密度为1100?1400g//m2·cm。

4.根据权利要求2所述的一种带面层结构的黄麻垫，其特征在于，所述黄麻芯材的化学纤维中使用的低熔点化学纤维是黄色的4080，余量为驼色的涤纶化纤。

5.根据权利要求4所述的一种带面层结构的黄麻垫，其特征在于，在所述面层中，特定纤维是活性碳纤维，化学纤维中使用的低熔点化学纤维是黑色的4080，余量为黑色的涤纶化纤。

6.根据权利要求4所述的一种带面层结构的黄麻垫，其特征在于，在所述面层中，特定纤维是竹纤维，提升其抗菌除螨性能，化学纤维中使用的低熔点化学纤维是白色的4080，余量为白色的涤纶化纤。

7.一种带面层结构的黄麻垫的制作方法，其特征在于，包括以下步骤：

S1、配比黄麻芯材所需的黄麻纤维和化学纤维，经混合预开松＿开松＿梳理＿成网＿针刺，获得芯材半成品；

S2、配比面层所需的特定纤维和化学纤维，经混合预开松＿开松＿梳理＿成网＿针刺，获得面层半成品；

S3、将所述面层半成品铺设到芯材半成品上，经烘烤＿冷风定型＿剪切，获得黄麻垫。

8.根据权利要求7所述的一种带面层结构的黄麻垫的制作方法，其特征在于，所述针刺工艺中，刺扎纤维层的深度大于纤维层的整体厚度。

9.根据权利要求7所述的一种带面层结构的黄麻垫的制作方法，其特征在于，所述烘烤工艺中温度为150℃?200℃。

10.根据权利要求7所述的一种带面层结构的黄麻垫的制作方法，其特征在于，所述冷风定型工艺中，使用常温风对纤维层进行降温。



技术领域

本发明涉及一种床垫，特别是涉及一种带面层结构的黄麻垫及其制作方法。



背景技术

睡眠是健康之本，与睡眠密切相关的则是床垫，随着工艺的进步，人们使用的床垫种类也趋于多元化，主要有：弹簧垫、棕垫、乳胶垫等等。弹簧床垫柔软舒适，承托力好，但随使用者习惯的不同易出现凹陷与弹性疲乏的情况。棕垫分为山棕垫和椰棕垫，前者韧性好，承托力不足，后者承托力、耐久力好，但偏硬，并且两者都需要在制作过程中添加现代胶黏剂。乳胶垫分为合成乳胶垫和天然乳胶垫，合成乳胶弹性和透气不足，天然乳胶柔软舒适、抑菌、透气好，但成本高。

人们还尝试以黄麻为主材料制作黄麻垫，因为黄麻纤维是一种廉价的天然纤维，具有光泽度好、吸湿性好、散水快的特点，是极具经济价值的纤维之一。黄麻中木质素含量高，使其纤维较粗硬，针刺性能较差，且与人体接触有刺痒感，舒适度欠佳，现有技术公开了一种黄麻纤维制造床垫的方法(CN101168432A)，通过复合酶脱胶处理去除木质素，使黄麻纤维变柔软，来提高其针刺性能。由于处理后的黄麻纤维相较于化学纤维更柔软，纯黄麻纤维制备的黄麻垫无法起到足够的支撑作用，不宜用作床垫，因此，该方案中是将脱胶后的黄麻纤维与化学纤维混合后通过梳理、铺网、针刺、热压成型得黄麻垫。现有技术还公开了一种黄麻垫(CN109112719A)，经过梳理铺网的黄麻纤维层，在上下针组的往复刺扎下形成一体化结构纤维层，解决产品纤维层出现分层现象的问题。现有技术实现了黄麻垫的制作，但结构单一，功能单一，无法满足多元化的产品需求。例如，当需要增加床垫的抗菌除螨性能时，可以向黄麻垫材中混入一定比例的竹纤维来提升整个床垫的性能，然而睡眠时整个床垫主要起到良好的支撑和透气作用，人们所睡的那一面才起到主要的抗菌除螨效果，对整个床垫进行单一纤维的添加，既影响床垫整体的支撑性、透气性、卷曲性等等性能，还会因为添加特定纤维的成本过高而影响经济效益、产生浪费。

因此，需要对现有技术进行改进。



发明内容

本发明提供一种带面层结构的黄麻垫及其制作方法，通过为黄麻垫增加面层结构来扩展其功能并控制成本。

本发明采用的一个技术方案是：提供一种带面层结构的黄麻垫，它由面层和黄麻芯材组成；

所述黄麻芯材由黄麻纤维和化学纤维混合制成，所述面层由特定纤维和化学纤维混合制成，所述黄麻芯材中的化学纤维和面层中的化学纤维中均包含55％?60％的低熔点化学纤维，用于融合纤维，使纤维层保持针刺后的结构，具有良好的支撑力，也使面层和黄麻芯材受热结合。

进一步的，在所述黄麻芯材中，黄麻纤维的重量百分比为30％?50％，余量为化学纤维，若黄麻纤维的重量百分比低于30％，则黄麻垫过硬且失去经济价值，若黄麻纤维的重量百分比高于50％，则黄麻垫过软、支撑作用不足，不易用于床垫。

进一步的，所述黄麻垫的密度为1100?1400g//m2·cm。

进一步的，所述黄麻芯材的化学纤维中使用的低熔点化学纤维是黄色的4080，余量为驼色的涤纶化纤，使黄麻芯材的颜色保持一致美观。

进一步的，在所述面层中，特定纤维是活性碳纤维，使其能吸附周围空气中的有害物质，使空气洁净清新，化学纤维中使用的低熔点化学纤维是黑色的4080，余量为黑色的涤纶化纤，使面层的颜色保持一致美观。

进一步的，在所述面层中，特定纤维是竹纤维，提升其抗菌除螨性能，化学纤维中使用的低熔点化学纤维是白色的4080，余量为白色的涤纶化纤，使面层的颜色保持一致美观。

本发明采用的另一个技术方案是：提供一种带面层结构的黄麻垫的制作方法，包括以下步骤：

S1、配比黄麻芯材所需的黄麻纤维和化学纤维，经混合预开松＿开松＿梳理＿成网＿针刺，获得芯材半成品；

S2、配比面层所需的特定纤维和化学纤维，经混合预开松＿开松＿梳理＿成网＿针刺，获得面层半成品；

S3、将所述面层半成品铺设到芯材半成品上，经烘烤＿冷风定型＿剪切，获得黄麻垫。

进一步的，所述针刺工艺中，刺扎纤维层的深度大于纤维层的整体厚度，使针的端部倒刺能穿过纤维层，并在往复刺扎的动作过程中使纤维层交错结合，锁紧纤维层。

进一步的，所述烘烤工艺中温度为150℃?200℃，高于所使用的的低熔点化学纤维的熔点，使整个黄麻垫的纤维之间粘合，具有良好的卷曲弹性。

进一步的，所述冷风定型工艺中，使用常温风对纤维层进行降温，完成定型。

本发明一种带面层结构的黄麻垫及其制作方法的有益效果是：

1、设计以黄麻芯材为主、具有面层结构的黄麻垫，黄麻芯材起主要的支撑作用，面层结构用于添加特定纤维，来实现特定功能的附加和提升，实现产品多元化的同时，保障了黄麻垫整体的性能，又有效控制了垫材成本，经济效益高；

2、向黄麻芯材和面层中均添加55％?60％的低熔点化学纤维用于融合各类纤维，并通过烘烤工艺来融合黄麻芯材和面层，使整个黄麻垫的纤维之间稳定粘合，保证黄麻垫的支撑性和卷曲弹性。



附图说明

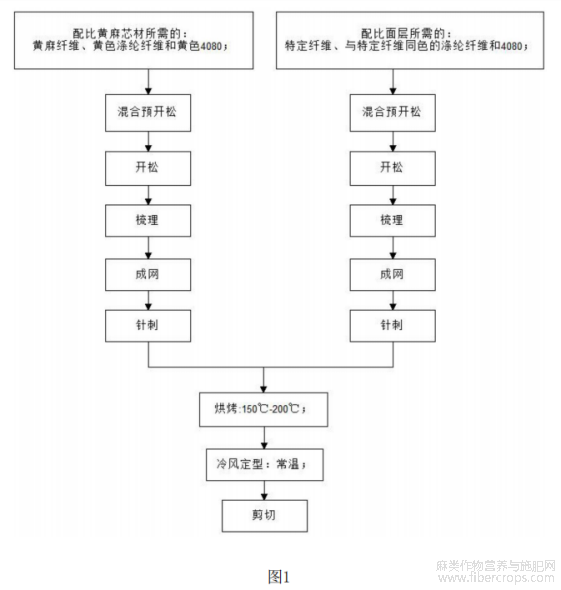

图1是本发明第一实施例一种带面层结构的黄麻垫的制作流程图；



具体实施方式

下面结合附图对本发明的较佳实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

在本发明的描述中，需要理解的是，术语“上”、“下”、“左”、“右”、“前”、“后”、“水平”、“垂直”、“内”、“外”等指示的方位或者位置关系为基于附图所示的方位或者位置关系，仅是为了便于描述本发明，而不能指示或暗示所指的组件或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

本发明第一实施例提供一种带面层结构的黄麻垫，由面层和黄麻芯材组成，黄麻芯材为垫子主体，起支撑作用，面层含活性碳纤维，具有吸附净化空气的作用，适宜呼吸道敏感人群，提升使用者的睡眠质量；

黄麻芯材由如下重量百分比的组分组成：

40％的黄麻纤维、25％的黄色涤纶纤维和35％的黄色4080(低熔点化纤)，使用颜色统一的纤维成分来保证黄麻芯材颜色一致美观；

面层由如下重量百分比的组分组成：

30％的活性碳纤维、30％的黑色涤纶纤维和40％的黑色4080，使用颜色统一的纤维成分来保证面层颜色一致美观。

具体的，黄麻垫的厚度在12?15cm，面层厚度约0.5?1.5cm，黄麻垫的密度为1100?1400g//m2·cm，一般所需黄麻垫厚度越厚，相应的密度越低。

本发明第一实施例提供一种带面层结构的黄麻垫的制作方法，包括以下步骤：

S1、配比黄麻芯材所需的黄麻纤维、黄色涤纶纤维和黄色4080，经混合预开松＿开松＿梳理＿成网＿针刺，获得芯材半成品；

S2、配比面层所需的活性碳纤维、黑色涤纶纤维和化黑色4080，经混合预开松＿开松＿梳理＿成网＿针刺，获得面层半成品；

S3、将面层半成品铺设到芯材半成品上，送入烘房，进行200℃的烘烤，借助4080粘合各类纤维并使面层与黄麻芯材结合；

S4、进行冷风定型和剪切，获得黄麻垫。

具体的，针刺工艺中，所使用的针具有端部1?2cm的带刺区域，刺扎纤维层的深度均大于纤维层的整体厚度，使针的端部倒刺能穿过纤维层，并在往复刺扎的动作过程中使纤维层交错结合，锁紧纤维层。

具体的，冷风定型工艺中，使用常温风对纤维层进行降温，完成定型。

在本发明第二实施例中，仅仅是调整面层的材料，用竹纤维替代活性碳纤维，来提升垫子抗菌除螨性能，还具有更佳的吸水和透气性，适宜易出汗人群，相应的，调整所使用的的涤纶纤维和4080的颜色为白色，使面层的颜色保持一致美观，其余设计与第一实施例相同，提供不同的面层功能。

在本发明第三实施例中，仅仅是调整黄麻芯材各组分的百分比为：50％的黄麻纤维、20％的黄色涤纶纤维和30％的黄色4080，增加黄麻纤维的用量，其余设计与第一实施例相同，制备的黄麻垫较第一实施例稍软。

在本发明第四实施例中，仅仅是调整黄麻芯材各组分的百分比为：80％的黄麻纤维、9％的黄色涤纶纤维和11％的黄色4080，增加更多黄麻纤维的用量，其余设计与第一实施例相同，制备的黄麻垫支撑力不足。

本发明一种带面层结构的黄麻垫及其制作方法的有益效果是：

1、设计以黄麻芯材为主、具有面层结构的黄麻垫，黄麻芯材起主要的支撑作用，面层结构用于添加特定纤维，来实现特定功能的附加和提升，实现产品多元化的同时，保障了黄麻垫整体的性能，又有效控制了垫材成本，经济效益高；

2、向黄麻芯材和面层中均添加55％?60％的低熔点化学纤维用于融合各类纤维，并通过烘烤工艺来融合黄麻芯材和面层，使整个黄麻垫的纤维之间稳定粘合，保证黄麻垫的支撑性和卷曲弹性；

3、面层结构使用活性碳纤维，使黄麻垫具有吸附净化空气的作用；

4、面层结构使用竹纤维，增强黄麻垫抗菌除螨性能，并具有更加的吸水和透气性；

5、控制黄麻芯材中黄麻纤维用量在30％?50％，来平衡黄麻垫的整体支撑性和经济效益。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。



摘自国家发明专利，发明人：张光林，申请号：202211328669.4，申请日：2022.10.27
