[麻专利]一种亚麻籽油检测用样本提取方法 202211289208.0

 要:本发明公开了亚麻籽油检测技术领域的一种亚麻籽油检测用样本提取方法,包括以下步骤:步骤一:首先将提取装置提取端放入到亚麻籽油中,将亚麻籽油进行提取;步骤二:随后将提取装置表面的油渍进行刮除,并且将底部进行阻挡;步骤三:然后在将亚麻籽油排出时,对亚麻籽油进行过滤;本发明在亚麻籽油提取后,能够利用刮除块对提取管表面的油液进行刮除,有利于对提取亚麻籽油后的提取管表面油液进行清洗,避免提取管表面的油液会影响提取后的提取管存放与移动,并且阻挡门将防护板底部合上,有利于使防护板的底部进行密封,避免提取管内以及表面刮除的油液洒出,从而影响提取管的存放转移,而且会使油液造成污染影响检测。



技术要点

1.一种亚麻籽油检测用样本提取方法,其特征在于,包括以下步骤:

步骤一:首先将提取装置提取端放入到亚麻籽油中,将亚麻籽油进行提取;

步骤二:随后将提取装置表面的油渍进行刮除,并且将底部进行阻挡;

步骤三:然后在将亚麻籽油排出时,对亚麻籽油进行过滤;

步骤四:最后将提取器内部的杂质排出;

上述步骤一中的所述提取装置包括提取管(1),所述提取管(1)底部为锥形,所述提取管(1)内部滑动连接有提取塞(2),所述提取塞(2)上端固定连接有提取杆(3),所述提取管(1)表面设有刮除机构,所述刮除机构能够将提取管(1)表面的油渍进行刮除,所述提取管(1)的底部设有过滤机构,所述过滤机构能够对排出的亚麻籽油进行过滤,所述刮除机构外侧设有触发机构,所述触发机构能够在刮除机构移动至提取管(1)底部时作用过滤机构,并且将所述提取管(1)底部进行阻挡。

2.根据权利要求1所述的一种亚麻籽油检测用样本提取方法,其特征在于:所述刮除机构包括圆环形的刮除块(4),所述刮除块(4)滑动连接在所述提取管(1)的表面,所述刮除块(4)内部开设有刮油槽(5),所述刮油槽(5)的上端为斜面,所述刮除块(4)底部不与提取管(1)表面接触,所述刮除块(4)移动时油液能够与刮油槽(5)上端接触。

3.根据权利要求2所述的一种亚麻籽油检测用样本提取方法,其特征在于:所述过滤机构包括滤板(6),所述滤板(6)铰接在所述提取板的底部。

4.根据权利要求3所述的一种亚麻籽油检测用样本提取方法,其特征在于:所述触发机构包括推动环(7),所述推动环(7)滑动连接在所述刮除块(4)的表面,所述推动环(7)表面弹性滑动连接有卡块(8),所述刮除块(4)的表面开设有两个卡槽(9),所述刮除块(4)的表面滑动连接有多个可伸缩的连接板(10),多个所述连接板(10)组成环形,多个所述连接板(10)端部均固定连接有弧形的防护板(11),多个所述防护板(11)之间能够收缩,所述防护板(11)滑动在刮除块(4)的底部侧棱位置,并且所述防护板(11)倾斜布置,所述防护板(11)内部固定连接有推动块(12),所述滤板(6)的表面固定连接有顶块(13),所述推动块(12)能够作用顶块(13),所述防护板(11)底部铰接有阻挡门(14),所述阻挡门(14)能够将防护板(11)底部进行密封。

5.根据权利要求2所述的一种亚麻籽油检测用样本提取方法,其特征在于:所述刮除块(4)的上端弹性滑动有限制板(15),所述限制板(15)能够移动至所述提取管(1)的上端,所述提取管(1)的表面开设有限制槽(16),所述限制板(15)能够与限制槽(16)卡合。

6.根据权利要求3所述的一种亚麻籽油检测用样本提取方法,其特征在于:所述提取管(1)内壁内部开设有通槽(17),所述通槽(17)延伸至提取管(1)底部,所述通槽(17)内弹性连接有推动杆(18),所述推动杆(18)表面固定连接有多个弧形的挤压块(19),所述挤压块(19)贯穿提取管(1)延伸至提取管(1)内部,所述提取塞(2)能够作用挤压块(19),所述滤板(6)表面开设有凹槽(20),所述凹槽(20)内弹性滑动连接有移动架(21),所述移动架(21)延伸至滤板(6)上的网孔位置,所述移动架(21)上表面有部分向上延伸,所述移动架(21)部分能够移动至通槽(17)内,所述推动杆(18)能够作用移动架(21)。

7.根据权利要求6所述的一种亚麻籽油检测用样本提取方法,其特征在于:所述刮油槽(5)底部开设有排油口(22),所述刮除块(4)底部对应排油口(22)位置弹性滑动连接有阻挡板(23),所述阻挡板(23)底部向下延伸,所述提取管(1)的表面弹性滑动连接有作用块(24),所述作用块(24)贯穿提取管(1)与所述推动杆(18)延伸至提取管(1)内部,所述提取塞(2)会推动作用块(24),所述作用块(24)靠近阻挡板(23)一侧向上延伸,所述作用块(24)能够作用阻挡板(23)。

8.根据权利要求5所述的一种亚麻籽油检测用样本提取方法,其特征在于:所述提取管(1)表面弹性滑动连接有限位杆(25),所述限制板(15)能够作用限制杆,所述提取杆(3)表面开设有多个等距排列的限位槽(26),所述限位杆(25)能够与限位槽(26)卡合。



技术领域

本发明涉及亚麻籽油检测技术领域,具体为一种亚麻籽油检测用样本提取方法。



背景技术

亚麻籽油是一种在自然界广泛存在的植物性油脂,它是利用亚麻的种子制取而成的。亚麻籽油的主要功能是可以改变脂肪酸的特征,有一定抗炎活性和降血脂、降血压功能,抑制癌症的产生和转移,从而为预防和治疗疾病起到一定的作用,亚麻籽油中主要成分为不饱和脂肪酸—x?亚麻酸和亚油酸,其特点是稳定性强,而且易保存,这是因为亚麻籽油中含有一种天然抗氧化剂一亚麻酸的缘故。

现有技术中在对亚麻籽油进行检测前,通常是利用提取器将亚麻籽油进行提取,在提取时,提取器一般需要深入到油液中,提取器表面会沾有油渍,容易滴落,不方便提取后的存放转移,并且在存放转移的过程中,晃动会使提取器内部的油液溢出,而且在取出亚麻籽油检测时,亚麻籽油中的杂质会影响检测。



发明内容

本发明的目的在于提供一种亚麻籽油检测用能够刮除油液,防止油液滴落的样本提取方法,以解决上述背景技术中提出了的问题。

为实现上述目的,本发明提供如下技术方案:一种亚麻籽油检测用样本提取方法,包括以下步骤:

步骤一:首先将提取装置提取端放入到亚麻籽油中,将亚麻籽油进行提取;

步骤二:随后将提取装置表面的油渍进行刮除,并且将底部进行阻挡;

步骤三:然后在将亚麻籽油排出时,对亚麻籽油进行过滤;

步骤四:最后将提取器内部的杂质排出;

上述步骤一中的所述提取装置包括提取管,所述提取管底部为锥形,所述提取管内部滑动连接有提取塞,所述提取塞上端固定连接有提取杆,所述提取管表面设有刮除机构,所述刮除机构能够将提取管表面的油渍进行刮除,所述提取管的底部设有过滤机构,所述过滤机构能够对排出的亚麻籽油进行过滤,所述刮除机构外侧设有触发机构,所述触发机构能够在刮除机构移动至提取管底部时作用过滤机构,并且将所述提取管底部进行阻挡;

作为本发明的进一步方案,所述刮除机构包括圆环形的刮除块,所述刮除块滑动连接在所述提取管的表面,所述刮除块内部开设有刮油槽,所述刮油槽的上端为斜面,所述刮除块底部不与提取管表面接触,所述刮除块移动时油液能够与刮油槽上端接触;

作为本发明的进一步方案,所述过滤机构包括滤板,所述滤板铰接在所述提取板的底部;

作为本发明的进一步方案,所述触发机构包括推动环,所述推动环滑动连接在所述刮除块的表面,所述推动环表面弹性滑动连接有卡块,所述刮除块的表面开设有两个卡槽,所述刮除块的表面滑动连接有多个可伸缩的连接板,多个所述连接板组成环形,多个所述连接板端部均固定连接有弧形的防护板,多个所述防护板之间能够收缩,所述防护板滑动在刮除块的底部侧棱位置,并且所述防护板倾斜布置,所述防护板内部固定连接有推动块,所述滤板的表面固定连接有顶块,所述推动块能够作用顶块,所述防护板底部铰接有阻挡门,所述阻挡门能够将防护板底部进行密封;

作为本发明的进一步方案,所述刮除块的上端弹性滑动有限制板,所述限制板能够移动至所述提取管的上端,所述提取管的表面开设有限制槽,所述限制板能够与限制槽卡合;

作为本发明的进一步方案,所述提取管内壁内部开设有通槽,所述通槽延伸至提取管底部,所述通槽内弹性连接有推动杆,所述推动杆表面固定连接有多个弧形的挤压块,所述挤压块贯穿提取管延伸至提取管内部,所述提取塞能够作用挤压块,所述滤板表面开设有凹槽,所述凹槽内弹性滑动连接有移动架,所述移动架延伸至滤板上的网孔位置,所述移动架上表面有部分向上延伸,所述移动架部分能够移动至通槽内,所述推动杆能够作用移动架;

作为本发明的进一步方案,所述刮油槽底部开设有排油口,所述刮除块底部对应排油口位置弹性滑动连接有阻挡板,所述阻挡板底部向下延伸,所述提取管的表面弹性滑动连接有作用块,所述作用块贯穿提取管与所述推动杆延伸至提取管内部,所述提取塞会推动作用块,所述作用块靠近阻挡板一侧向上延伸,所述作用块能够作用阻挡板;

作为本发明的进一步方案,所述提取管表面弹性滑动连接有限位杆,所述限制板能够作用限制杆,所述提取杆表面开设有多个等距排列的限位槽,所述限位杆能够与限位槽卡合。

与现有技术相比,本发明的有益效果是:

1.本发明在亚麻籽油提取后,能够利用刮除块对提取管表面的油液进行刮除,有利于对提取亚麻籽油后的提取管表面油液进行清洗,避免提取管表面的油液会影响提取后的提取管存放与移动,并且阻挡门将防护板底部合上,有利于使防护板的底部进行密封,避免提取管内以及表面刮除的油液洒出,从而影响提取管的存放转移,而且会使油液造成污染影响检测。

2.本发明在提取亚麻籽油的过程中,限制板能够对刮除块进行限制,使刮除块保持稳定,在刮除块移动至提取管底部时,限制板会移动至限制槽内,有利于使刮除块保持稳定,从而使防护板能够保持稳定,从而避免防护板内的油液漏出,影响提取管内油液的密封。

3.本发明在抽取亚麻籽油后,滤板会转动至提取管底部,转动过程中移动架部分会移动至通槽内,随后在排出提取管内部的亚麻籽油时,提取塞移动会间歇作用挤压块,挤压块会带动推动杆移动,移动架会在推动杆的作用下间歇移动,从而将滤板表面的杂质进行不懂,有利于使亚麻籽油能够顺利的排出提取管,避免油液堵塞,减缓油液的排出速度,增加油液在空气中的时间,从而增加油液被污染的可能性。



附图说明

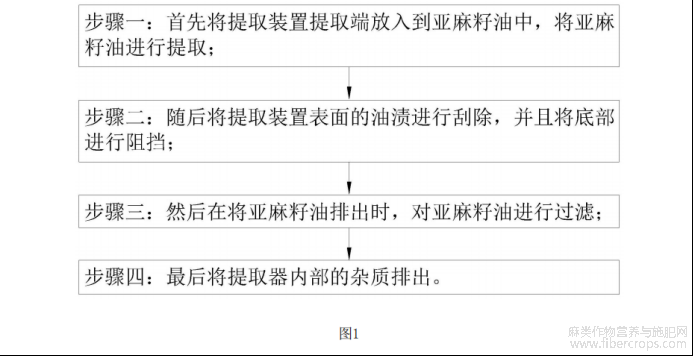

1为本发明方法流程图;

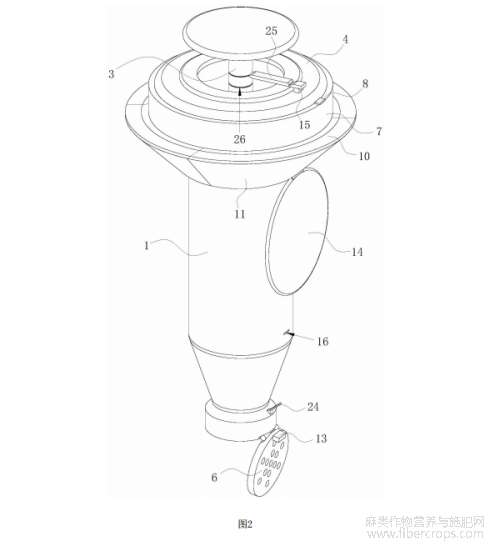

2为本发明总体结构示意图;

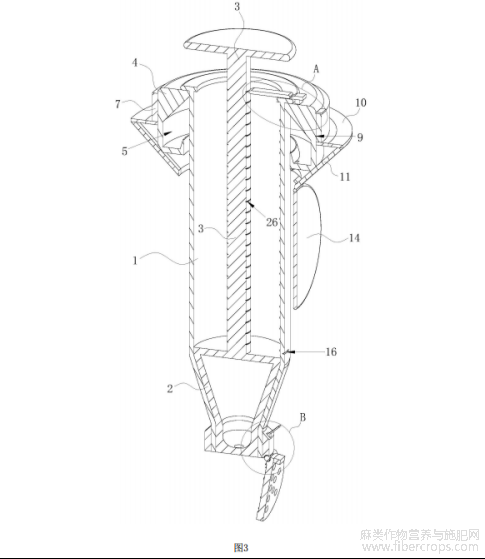

3为本发明总体剖开后的结构示意图;

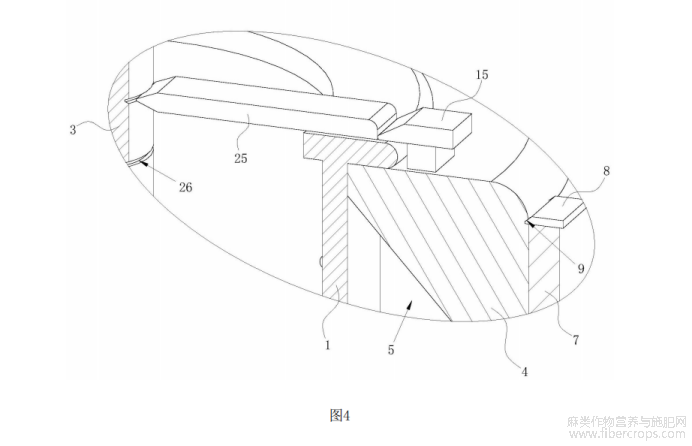

4为图3中A处结构示意图;



5为图3中B处结构示意图;

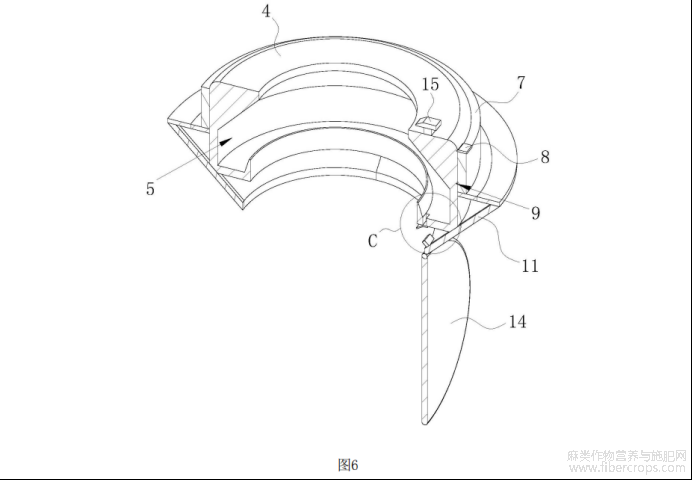

6为本发明中刮除块被剖开后的结构示意图;

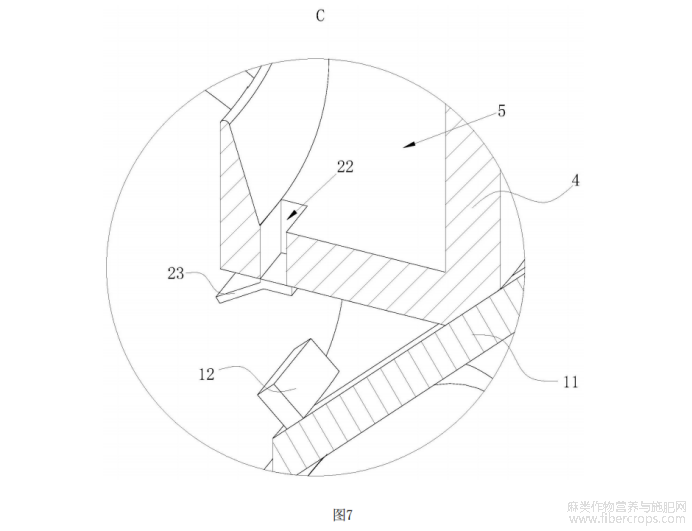

7为图6中C处结构示意图;

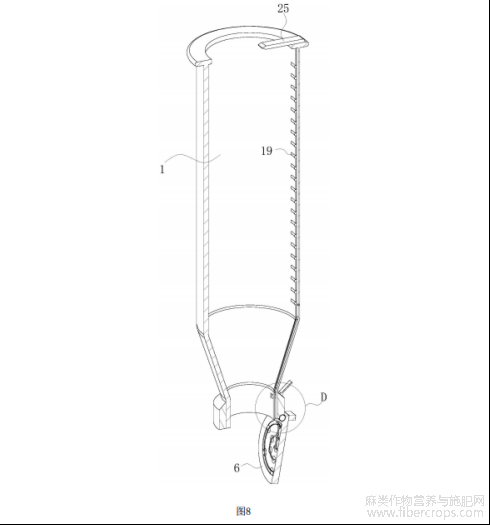

8为本发明中提取管被剖开后的结构示意图;

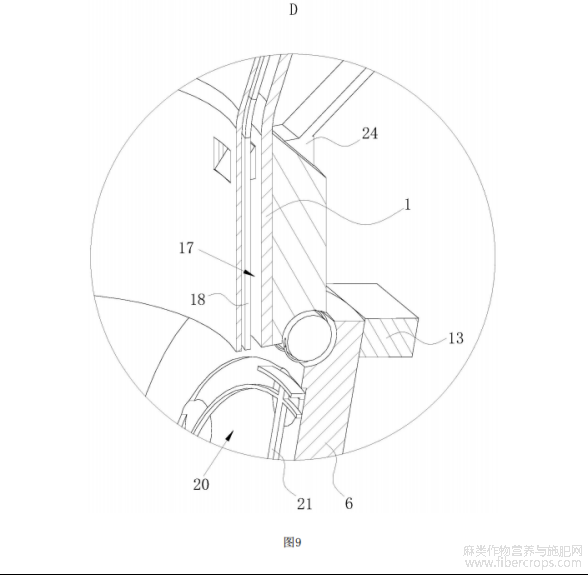

9为图8中D处结构示意图;

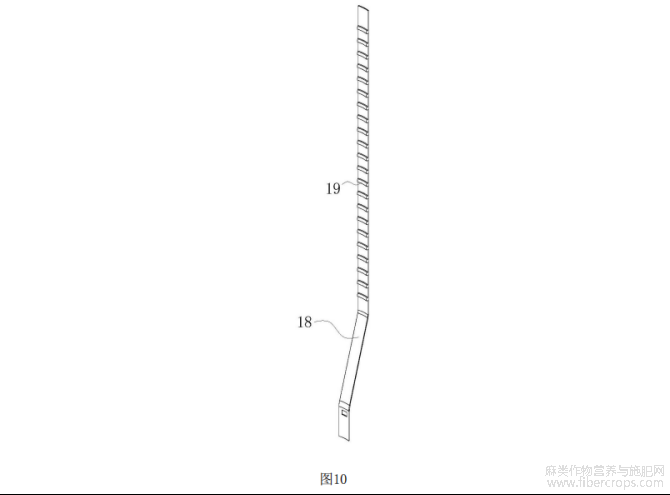

10为本发明中推动杆与挤压块的结构示意图;

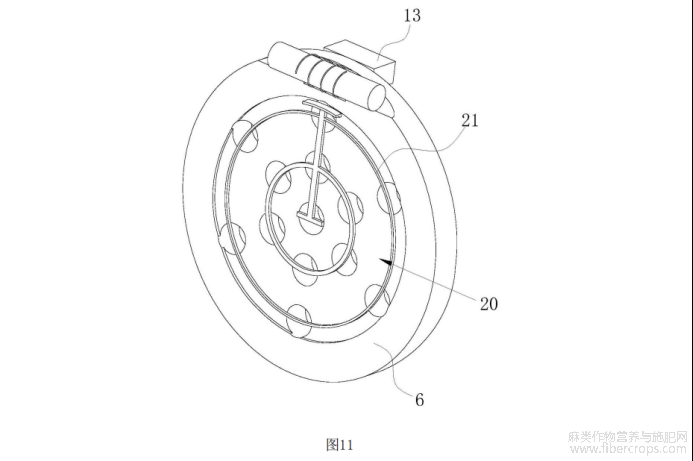

11为本发明中滤板的结构示意图。



附图中,各标号所代表的部件列表如下:

提取管1、提取塞2、提取杆3、刮除块4、刮油槽5、滤板6、推动环7、卡块8、卡槽9、连接板10、防护板11、推动块12、顶块13、阻挡门14、限制板15、限制槽16、通槽17、推动杆18、挤压块19、槽20、移动架21、排油口22、阻挡板23、作用块24、限位杆25、限位槽26。



具体实施方式

请参阅图1?图11,本发明提供一种技术方案:一种亚麻籽油检测用样本提取方法,包括以下步骤:

步骤一:首先将提取装置提取端放入到亚麻籽油中,将亚麻籽油进行提取;

步骤二:随后将提取装置表面的油渍进行刮除,并且将底部进行阻挡;

步骤三:然后在将亚麻籽油排出时,对亚麻籽油进行过滤;

步骤四:最后将提取器内部的杂质排出;

上述步骤一中的提取装置包括提取管1,提取管1底部为锥形,提取管1内部滑动连接有提取塞2,提取塞2上端固定连接有提取杆3,提取管1表面设有刮除机构,刮除机构能够将提取管1表面的油渍进行刮除,提取管1的底部设有过滤机构,过滤机构能够对排出的亚麻籽油进行过滤,刮除机构外侧设有触发机构,触发机构能够在刮除机构移动至提取管1底部时作用过滤机构,并且将提取管1底部进行阻挡;

刮除机构包括圆环形的刮除块4,刮除块4滑动连接在提取管1的表面,刮除块4内部开设有刮油槽5,刮油槽5的上端为斜面,刮除块4底部不与提取管1表面接触,刮除块4移动时油液能够与刮油槽5上端接触;

过滤机构包括滤板6,滤板6铰接在提取板的底部;

触发机构包括推动环7,推动环7滑动连接在刮除块4的表面,推动环7表面弹性滑动连接有卡块8,刮除块4的表面开设有两个卡槽9,刮除块4的表面滑动连接有多个可伸缩的连接板10,多个连接板10组成环形,多个连接板10端部均固定连接有弧形的防护板11,多个防护板11之间能够收缩,防护板11滑动在刮除块4的底部侧棱位置,并且防护板11倾斜布置,防护板11内部固定连接有推动块12,滤板6的表面固定连接有顶块13,推动块12能够作用顶块13,防护板11底部铰接有阻挡门14,阻挡门14能够将防护板11底部进行密封;

在需要对生产的亚麻籽油进行提取检测时,首先将提取管1的底部放入到亚麻籽油内一定深度,随后拉动提取管1,提取塞2会随着一起向上移动,亚麻籽油会进入到提取管1内,随后当提取塞2移动至提取管1顶部时,提取管1内会充满亚麻籽油,随后向下推动刮除块4,刮除块4会在提取管1的表面移动,提取管1表面的油液会在刮除块4的作用下移动至刮油槽5内,随后提取管1表面的油液会聚集在一起并移动至刮油槽5顶部,聚集的油液会沿着刮油槽5顶部的斜面流动至刮油槽5内,有利于对提取亚麻籽油后的提取管1表面油液进行清洗,避免提取管1表面的油液会影响提取后的提取管1存放与移动,随后刮除块4移动至提取管1底部时,拉动卡块8,卡块8脱离卡槽9,向下拨动推动环7,推动环7向下移动的过程中会带动连接板10与防护板11一起向下移动,连接板10与防护板11向下移动时会收缩,随后当推动环7移动至底部时,卡块8会移动至另一个卡槽9内,推动块12会作用顶块13,滤板6会在推动块12与顶块13作用下翻转至提取管1底部,随后将翻转阻挡门14将防护板11底部合上,有利于使防护板11的底部进行密封,避免提取管1内以及表面刮除的油液洒出,从而影响提取管1的存放转移,而且会使油液造成污染影响检测,随后在需要将亚麻籽油取出时,打开阻挡门14,推动提取杆3,提取塞2会将提取管1内的亚麻籽油推出,滤板6会将亚麻籽油进行过滤,亚麻籽油中的杂质会留在滤板6的表面,有利于使检测时的亚麻籽油中能够保持干净,避免杂质会影响亚麻籽油的检测,随后在提取管1中的亚麻籽油完全排出后,将卡块8恢复原位,然后恢复防护板11的位置,滤板6会重新打开,方便对滤板6表面的杂质进行处理,随后将刮除块4恢复原位。

在提取亚麻籽油的过程中,刮除块4不能保持稳定,作为本发明的进一步方案,刮除块4的上端弹性滑动有限制板15,限制板15能够移动至提取管1的上端,提取管1的表面开设有限制槽16,限制板15能够与限制槽16卡合;在提取亚麻籽油的过程中,限制板15能够对刮除块4进行限制,使刮除块4保持稳定,在刮除块4移动至提取管1底部时,限制板15会移动至限制槽16内,有利于使刮除块4保持稳定,从而使防护板11能够保持稳定,从而避免防护板11内的油液漏出,影响提取管1内油液的密封。

在排出提取管1内的亚麻籽油时,杂质较多时会将滤板6堵塞,作为本发明的进一步方案,提取管1内壁内部开设有通槽17,通槽17延伸至提取管1底部,通槽17内弹性连接有推动杆18,推动杆18表面固定连接有多个弧形的挤压块19,挤压块19贯穿提取管1延伸至提取管1内部,提取塞2能够作用挤压块19,滤板6表面开设有凹槽20,凹槽20内弹性滑动连接有移动架21,移动架21延伸至滤板6上的网孔位置,移动架21上表面有部分向上延伸,移动架21部分能够移动至通槽17内,推动杆18能够作用移动架21;在抽取亚麻籽油后,滤板6会转动至提取管1底部,转动过程中移动架21部分会移动至通槽17内,随后在排出提取管1内部的亚麻籽油时,提取塞2移动会间歇作用挤压块19,挤压块19会带动推动杆18移动,移动架21会在推动杆18的作用下间歇移动,从而将滤板6表面的杂质进行不懂,有利于使亚麻籽油能够顺利的排出提取管1,避免油液堵塞,减缓油液的排出速度,增加油液在空气中的时间,从而增加油液被污染的可能性。

在提取管1表面的油液刮除后,刮油槽5内的油液不能排出,作为本发明的进一步方案,刮油槽5底部开设有排油口22,刮除块4底部对应排油口22位置弹性滑动连接有阻挡板23,阻挡板23底部向下延伸,提取管1的表面弹性滑动连接有作用块24,作用块24贯穿提取管1与推动杆18延伸至提取管1内部,提取塞2会推动作用块24,作用块24靠近阻挡板23一侧向上延伸,作用块24能够作用阻挡板23;在提取管1表面的油液刮除后,刮除的油液会处于刮油槽5内,随后在刮除块4移动至提取管1底部时,阻挡板23会处于作用块24一侧,随后在排出提取管1内亚麻籽油的过程中,当提取塞2移动至提取管1底部时,提取塞2会挤压作用块24,作用块24移动会推动阻挡板23移动,阻挡板23会与排油口22错位,从而将刮油槽5内的油液排出,避免刮油槽5内的油液不能排出造成浪费,并且会污染后续提取的油液,从而影响后续油液的检测。

在提取亚麻籽油后进行移动的过程中,会挤压到提取杆3,作为本发明的进一步方案,提取管1表面弹性滑动连接有限位杆25,限制板15能够作用限制杆,提取杆3表面开设有多个等距排列的限位槽26,限位杆25能够与限位槽26卡合;在提取亚麻籽油时,刮除块4移动需要将限制板15进行移动,随后将限位杆25向外拨动,限位杆25移出限位槽26,解除对提取杆3的限位,随后在提取完成后限位杆25重新移动至限位槽26内,对提取杆3进行限位,有利于在提取管1内提取亚麻籽油后,使提取杆3保持固定,避免在后续的移动过程中使提取杆3受到挤压,从而使油液漏出。



摘自国家发明专利,发明人:刘静,杨子玉,陈东升,杨丽鸿,闫俊莲,聂素琴,安亚洲,申请号:202211289208.0,申请日:2022.10.20
